Это ремикс от Jazzychad.Дизайн пассивной подачи приманки.Обновлено для работы с LumenPnP V3. В V3 изменилась высота зеркала, из-за чего оно больше не может достигать ленты предыдущей модели.

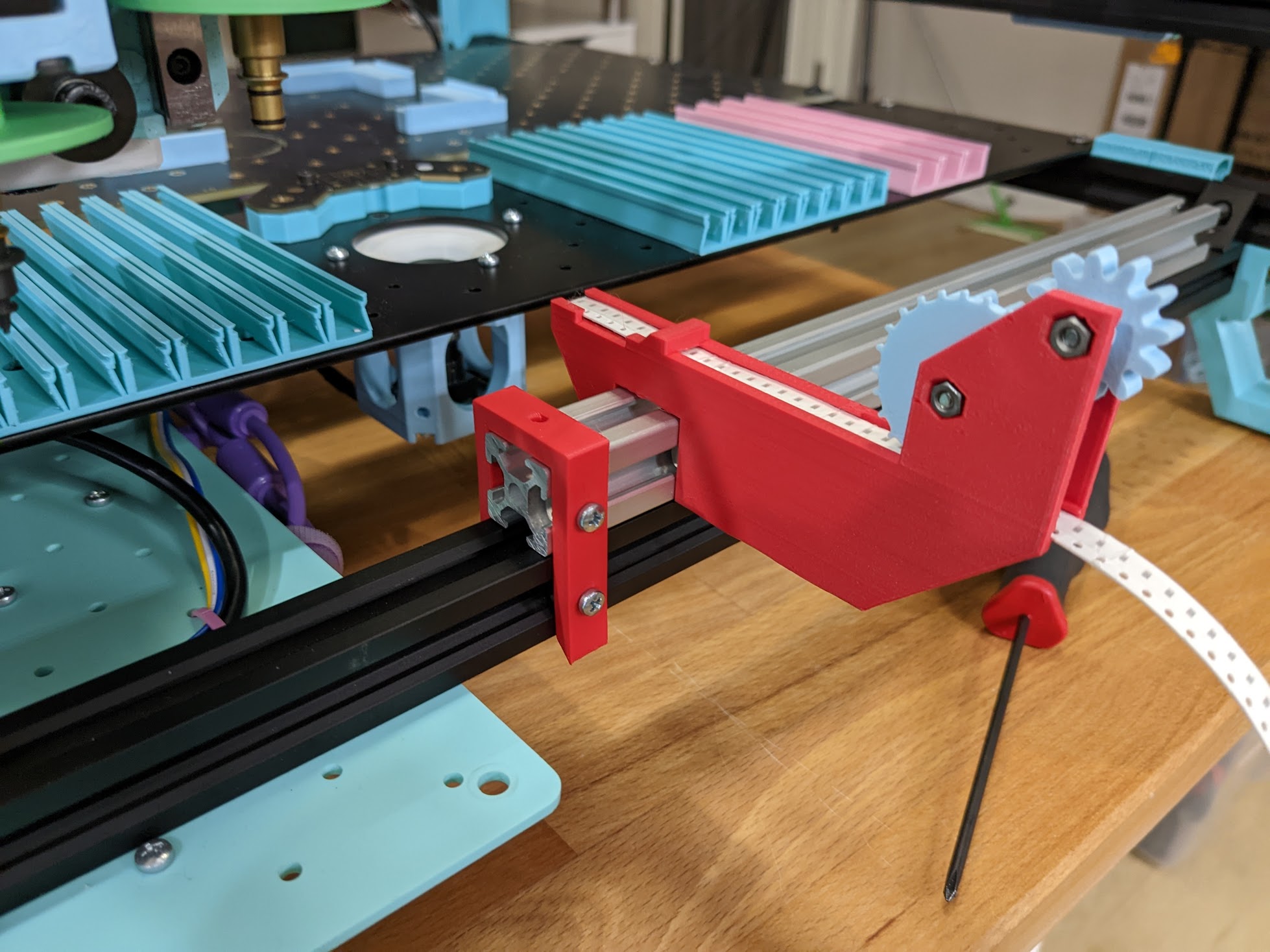

Этот ремикс использует запасной алюминиевый экструдер 2020 года для приближения корпусов подающих устройств к соплу, что имеет дополнительное преимущество в том, что подающее устройство становится меньше, требуя меньше нити и времени для печати. Вам потребуется напечатать по крайней мере...Два.изЖелезнодорожный штабелер.чтобы прикрепить экструдер 2020 года к передней рельсе вашей машины (альтернативно, вы можете использоватьЭти торцевые скобы.).

Требуемые материалы:

• 1 разъём для экструзии 2020 года для установки подающих устройств. Он должен быть короче передней рамы Lumen, хороший размер - 100-200 мм.
• 2x болты M3x14mm BHCS или SHCS для каждого подающего устройства.
• 2x М3 гексовые гайки для каждого подающего устройства.
• 2x М5 Т-гайки для каждого подающего устройства.
• 2x болты M5x10 BHCS или SHCS для каждого подателя.
• 10x болты M3x10 BHCS или SHCS дляЖелезнодорожный штабелер.
• 5x М3 Т-образных гаек дляЖелезнодорожный штабелер.

Руководство по печати:

• Высота слоя - 0,2 мм или 0,3 мм.
• 0,4 мм или 0,6 мм сопло.
• По крайней мере, 20% заполнения.
• ПЛА или ПЭТГ.

Длялента-подъёмник., вам следует печатать с наименьшей высотой слоя, доступной для вашего принтера.

Советы:

• Болты M3x14 мм иногда бывает трудно найти. Вы можете обточить более длинные болты, чтобы они точно подошли.
• Если вы используете болт M3 с низкопрофильной головкой, вы можете расположить подающие устройства ближе друг к другу.
• Если вы используете ленту с неровными краями, вы можете использоватьЭтот крючок для ленты.чтобы сохранять порядок.

Исходные файлы.:

Эти модели были созданы с помощью FreeCAD, а исходные файлы можно найти наМой GitHub..
