まとめ

こちらはHaslab Proton Packのリボンケーブルクランプ用のDB37コネクタの改造のために作ったファイルです。メス側(リボンケーブル側)の2ピンを短絡することで、クランプを外したときにアラーム機能を維持することができます。

必要なもの：
-ガッツとMODスキル！ -- 君に出来るよ！自分の中にあるエゴンの力を解放して！
-はんだ付けカップ式DB37コネクタ：オス(黄銅ピン/プロトンパック)とメス(ピンホール/リボンケーブルクランプ)
https://www.amazon.com/Jienk-Serial-Solder-Connectors-Couplers/dp/B0B881M9Y6
-2本の黒色M3x12mmソケットヘッドキャップネジとナット(リボンケーブルクランプ用)
-2本の黒色M3x6mmフラットヘッドネジ(オスDB37コネクタを取り付け金具に固定するため)
-ドリル、フラッシュカットワイヤカッター、ファイルやサンディングスティック - 穴を作るために
-穴のテンプレートをトレースするのに適したファインチップのシャーピーペンシル
-ハックソーまたはホビーソー
-スーパーグルー
-エポキシまたはホットグルー
-アルミニウムテープ
-はんだごて
-1/8インチのアルミニウム板(クランプをアルミニウムで作る場合のみ)

クランプから始めましょう。もしこれがうまくできない場合は、改造を中止して、バックパックに穴を開けないでください！！

クランプは、上下2つの「リボンケーブルクランプ」と中央に「リボンクランプスペーサー」で構成されています。リボンケーブルクランプは、銀色のフィラメントで印刷するか、1/8インチのアルミニウムプレートで再現するためのテンプレートとして使用するか、レーザーカットで作ることができます(アルミニウムで印刷した場合、収縮のためにファイルを

デバイスバンド37のメス側(ピンホール付き側)は、リボンケーブルクランプの底部に適合するように半分に分割する必要があります。コネクタの2つの半分は、はんだカップ側とピンホール(メス)側です。コネクタを半分に分割するのは簡単で、DB37の実装孔よりわずかに大きいドリルビットを使用して、実装孔を通ってシェルシールを破るのです。

プラスチック製ピンインサートの女性側を短くする必要があります。これは、金属シェルの半分にきれいに収まるようにします。私はハックソーでプラスチックインサートの上部から約2 mmを切り取っています(インサートの上部リップのすぐ下)。そうすることで、金属シェル内にきれいに収まります。次に、幅1.5 mm、長さ7 mmのアルミニウムテープを取り、U字型に

次に、プラスチックインサートとピンの上部を電気テープで覆い、穴の上部を覆いながらピンが脱落しないようにします。そして、プラスチックインサートを金属シェルにエポキシまたはホットグルーで固定します。(ピン穴の底または上部にエポキシやグルーが入らないようにしてください。この場合、プラスチックインサートの底にペインターテープを追加してこれを

リボンケーブルクランプの曲線に合わせるために、DB37コネクタの金属シェルの一部を切断またはヤスリで削る必要があります。画像を参照して、緑の線に沿ってメスのDB37をトリミングしてください。または、コネクタをクランプに取り付けて、曲線をトレースして切断してください。切断する前に、正しい垂直方向にあることを確認してください。Frozen Empireでは、コネクタ

クランプに満足していて、自分の改造スキルに自信があるなら、慎重に進めてください。

まず、アラームスイッチにアクセスするには、Haslabパックの背面と内部のサイクロトロンハウジングを取り外す必要があります。サイクロトロンの内部から、アラームスイッチ用の2本のネジを外し、フラッシュカッターで2本のネジポストを切ります。これ以上引き返すことはできないのです。

ホールテンプレートの3Dファイルと画像を参照に、ファインチップのシャーピーでサイクロトロンのリップにホールをトレースします。それは両側にある2つの既存の正方形のホールの中央にあるはずです。(注意：3Dテンプレートファイルには、下部の湾曲エッジに沿って印刷しにくい部分があります。残りの部分をトレースした後、直線エッジを使用して下部ライン

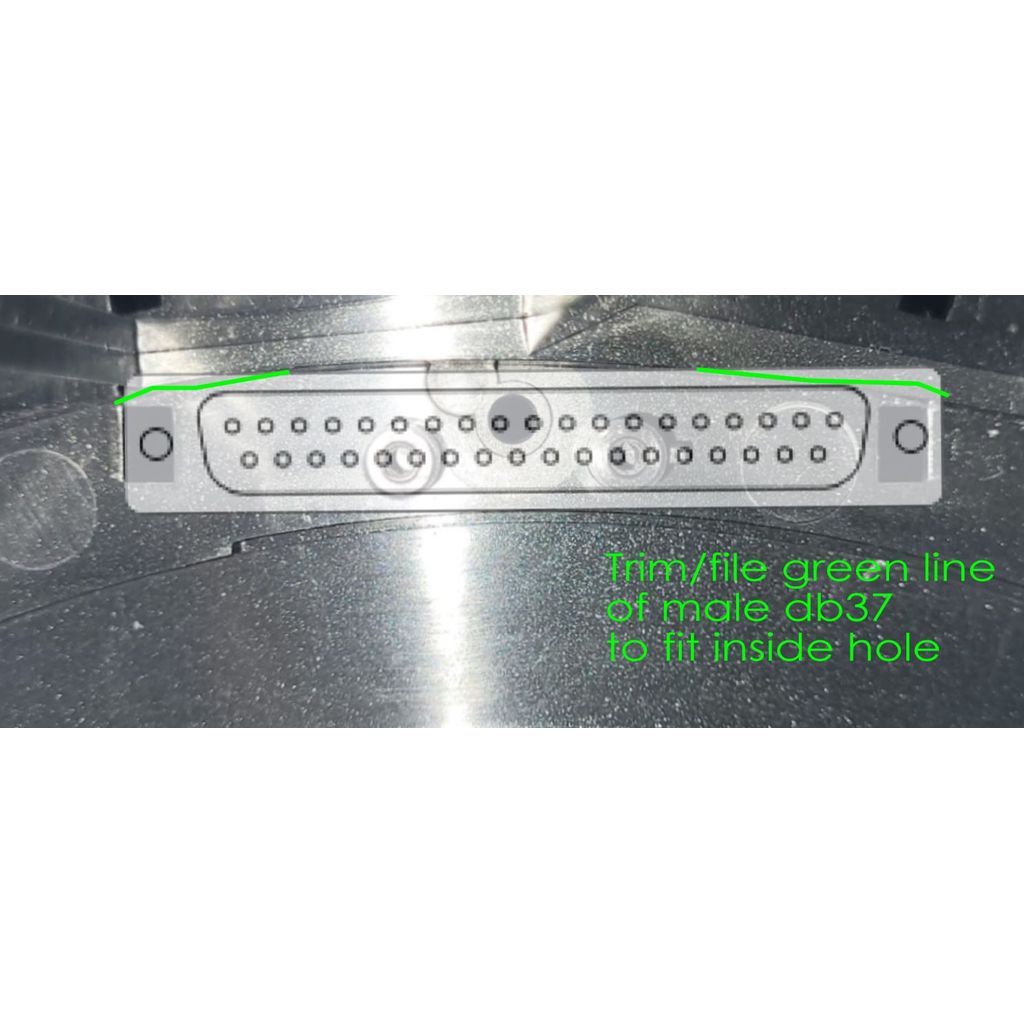

DB37コネクタの雄側では、金属製の取り付けフランジの上部エッジとコーナーをトリミング/ヤスリで処理する必要があります。これは、サイクロトロンハウジングの内側に確実に取り付けられるようにするためです。(DB37雄側のトリミングを示す画像 - 緑の線)また、サイクロトロンキャビティの内側にあるプラスチック製の棚を削除しようと考えても

最後に、アラームスイッチからの配線を切断またははんだがけし、女性側で短絡したオスコネクタの対応するピンに配線をはんだ付けします。パックの電源をオンにし、再組み立てる前にアラーム機能をテストしてください。

謝辞：このMODがHaslabパックで可能であることを最初に実証したエリック、そしてアラーム機能を維持するための配線方法を提案したGPStarのノーメイクに感謝します。
