Depuis la publication duSystème de serveur Filament.En 2013, j'ai cherché un système amélioré nécessitant moins d'impression, moins de pièces détachées, moins d'assemblage et des changements de bobines plus faciles. Lorsque j'ai créé le système basé sur des tuyaux, monté au mur.Rack de stockage de bobines.L'année dernière, j'ai été intrigué par l'idée de nourrir directement à partir de bobines posées sur des tuyaux, mais le frottement des bords des bobines sur les tuyaux en fer est trop important.

Il s'avère que le tuyau de drainage noir vendu chez Home Depot et Lowe's, de "Charlotte Pipe", est fabriqué à partir d'un matériau très "glissant" qui permet à la plupart (mais pas à tous) des bobines de filament de tourner librement.Un tuyau de plomberie en PVC normal ne fonctionnera pas, il a trop de friction.Pour les bobines qui ne tournent pas librement sur le tuyau Charlotte (en carton, par exemple), ou pour les situations nécessitant une force de traction minimale absolue, j'ai conçu un support d'essieu à clipsage, dont deux peuvent supporter un morceau de tuyau en plastique de 2"/50 mm de diamètre extérieur servant d'essieu. Le système peut être vu en action ici :https://youtu.be/O7FAWeHpkeU

Le tuyau en plastique s'insère dans un conduit électrique de 3/4" (23,4 mm de diamètre extérieur), qui est moins cher, plus léger, plus propre et plus facile à couper qu'un tuyau en fer, et n'a pas d'extrémités filetées qui doivent être dissimulées. Je ne suis pas sûr de la taille nominale du tuyau Charlotte, mais son diamètre extérieur est d'environ 1,25" ou 30 mm

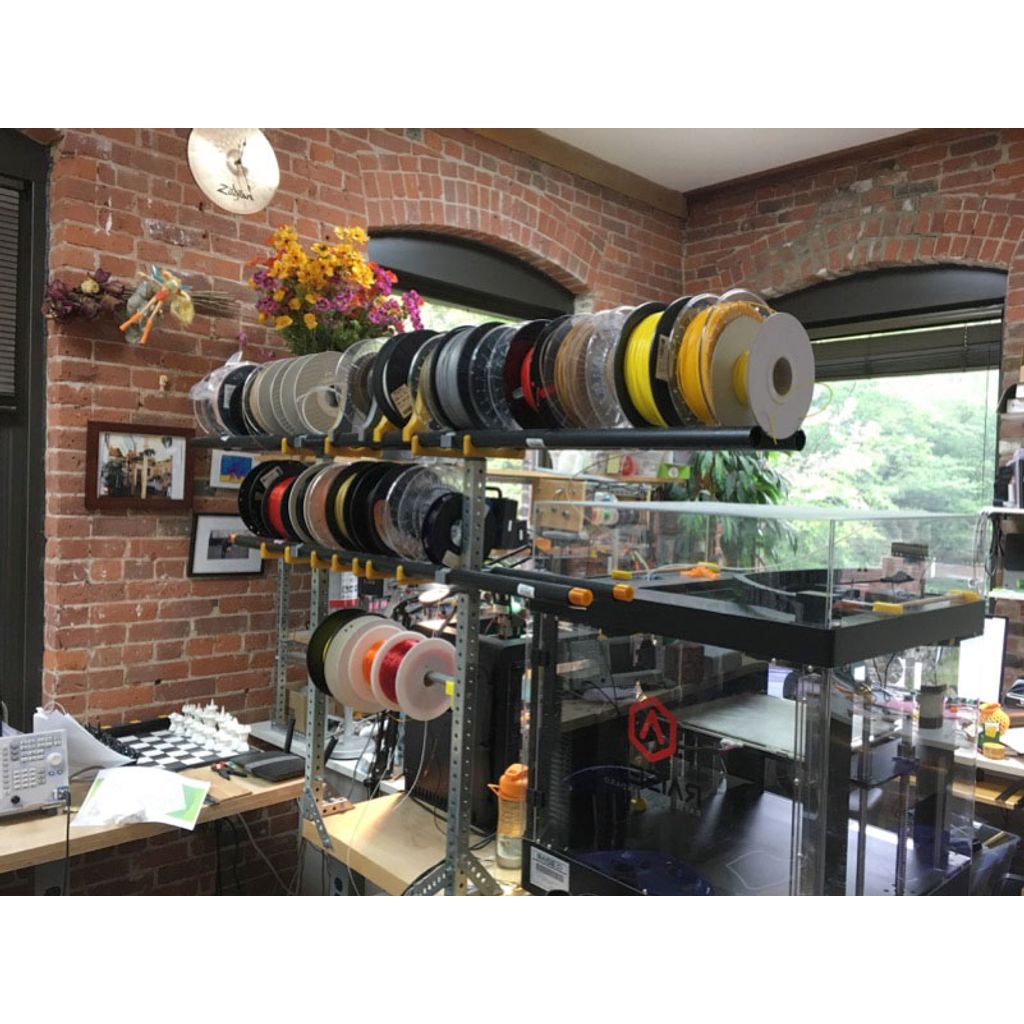

Ce système répond également à un besoin que j'avais d'un rack autoportant ne nécessitant pas de montage mural. Les éléments verticaux sontTuyau "Boltmaster" carré perforé de 1-1/4".De SteelWorks, disponible sur Amazon et ailleurs. Dans ma configuration, ces montants sont boulonnés à un établi en bois avec l'aide de quelques supports. Les guides de rail "milieu" et "haut" s'insèrent étroitement dans le tube carré et peuvent nécessiter un coup ou deux avec un maillet. Le conduit s'insère intelligemment dans les guides de rail, tout comme les guides de filament et les supports d'essieu dans le tuyau en plastique.

Le système peut alimenter à partir de bobines à une distance latérale importante de l'imprimante, mais si ce n'est pas empêché de le faire, la bobine se déplacera latéralement et entrera en contact avec d'autres bobines, augmentant ainsi le frottement. Pour éviter cela, et pour fournir un chemin lisse et à faible friction pour le filament, quelle que soit l'angle d'alimentation, des guides multifonctions à clips sont fournis. Les bobines peuvent simple

IMPORTANT: Lors de l'alimentation à partir d'une bobine reposant sur les rails du tuyau, c'est...impératifque le filament s'alimente "sous" la bobine, entre les rails. Si vous l'alimentez "par-dessus" la bobine, celle-ci sera tirée des rails et tombera (ne me demandez pas comment je le sais). Les bobines utilisant le support d'essieu peuvent s'alimenter dans les deux sens.

Zortrax.

Zortrax M200.

Ça n'a pas d'importance.

Oui.

290

Quelques-uns

J'ai utilisé le PLA/PHA de ColorFabb. Une excellente résistance à l'adhésion des couches et une légère flexibilité.

Tinkercad !
