Zusammenfassung

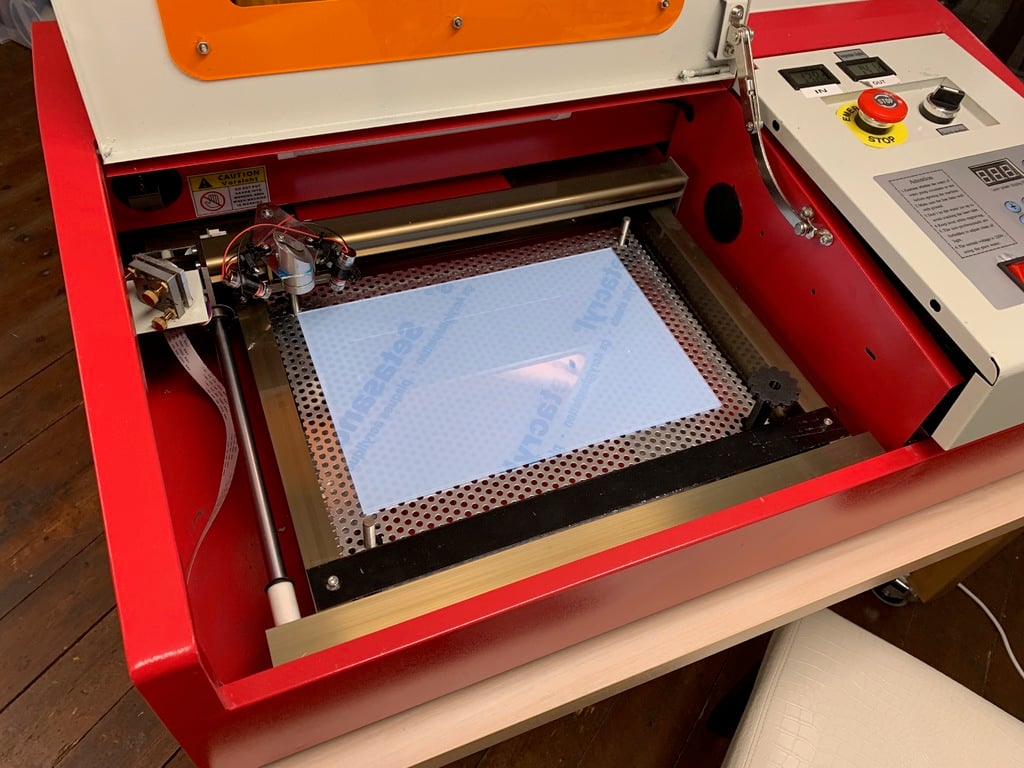

Anleitung für manuelles Z-Bett

Was brauchst du?

12x M8 Mutter
4x M8 Gewindestange ca. 120mm (eine Gewindestange 300mm M 2 M24 DIN 976 rostfreier Edelstahl V4A A4)https://ebay.us/oTKuPs)
8x Unterlegscheibe
4x M8-Riemenscheibe (ich kann sie für euch im 3D-Druck ausdrucken)
1x M8-Dreher (3D-Druck)
2m T5 6mm breiter und 5mm Pitch Riemen (T5 6mm Breite 5mm Pitch Lineare Bewegung 3D Drucker Steuerriemen Zahnriemen 2M)https://ebay.us/os4q41)
Lochblech ca. 350mmx270mm (Lochblech aus Aluminium, verzinktem Stahl und Edelstahl. KOSTENLOSER VERSAND NEU!https://ebay.us/utkZzd)

-Zuerst muss der Absaugstutzen gekürzt werden.
-Dann schraube das alte Z-Bett aus. Ich habe das alte Z-Bett als Unterlage verwendet.
-Eigentlich nur Löcher für die Gewindestangen bohren und auf beiden Seiten mit einer Mutter und einer Unterlegscheibe sichern. Es ist darauf zu achten, dass die M8-Riemenscheiben an den Streben des Lasers vorbeikommen.
-Den Riemen abschneiden und wie auf den Bildern zusammenkleben.
