Tornillo para pulgar.

Tuve la necesidad de convertir un pequeño tornillo o tuerca en un tornillo de pulgar. Mi solución fue hacer una pequeña tapa que se desliza sobre la cabeza de un tornillo o tuerca, que proporciona un borde estriado redondo para poder apretar el tornillo o tuerca con los dedos.

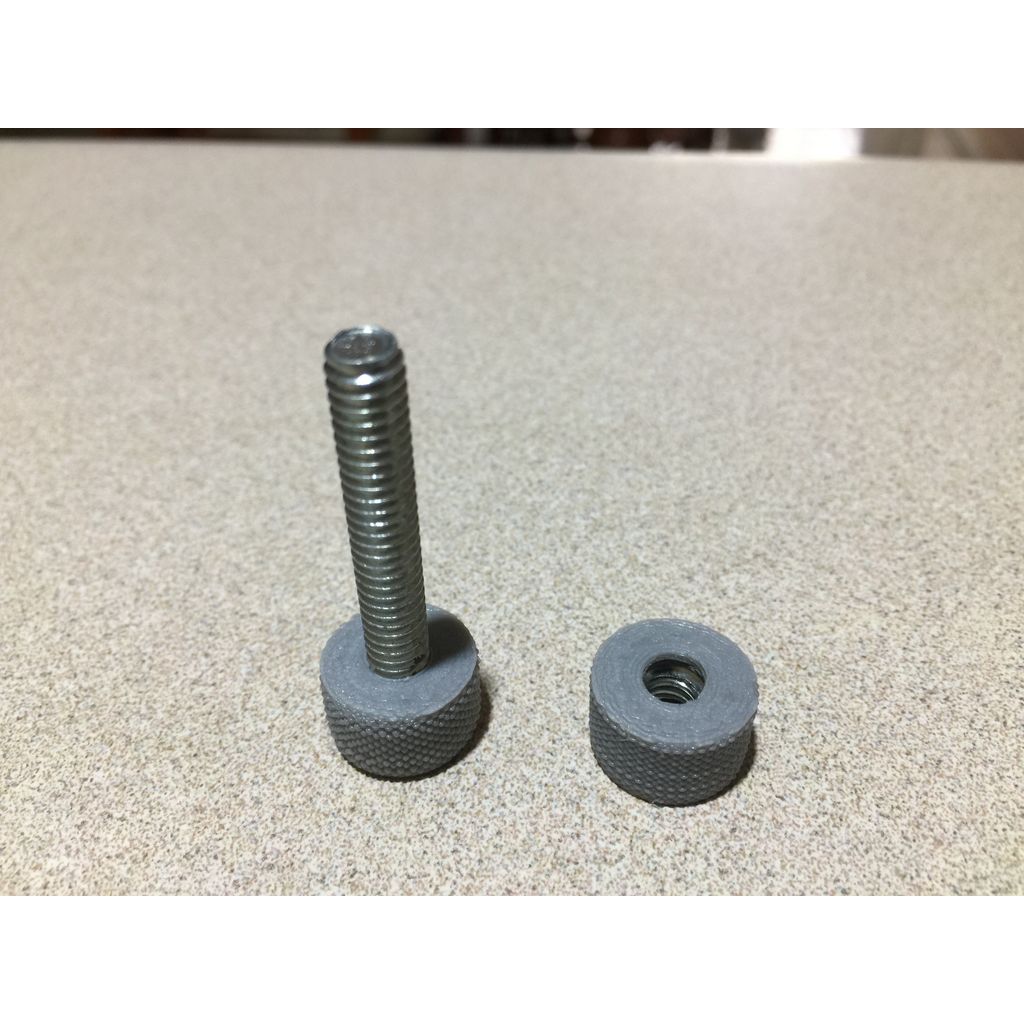

El casco simplemente se desliza sobre la tuerca o la cabeza del perno, proporcionando una perilla estriada para apretar el hilo con los dedos.

Necesitarás la Biblioteca de Superficie Estriada v2 de aubenc en Thingiverse.
Biblioteca de superficies estriadas v2 por aubenc - Thingiverse
› cosa:32122

También agradecimiento a Chris Bate de YouTube por el código para crear los hexágonos simples.

El archivo STL de muestra es para una tuerca o perno de 1/4-20.
Diámetro exterior del hilo de Bolt de 6,5 mm.
La cabeza de la tuerca/perno mide 11,1 mm de plano a plano.
En la base de la gorra hay un jefe de 2 mm.

También se incluye el archivo SCAD para personalizar la gorra a cualquier tamaño.

// Los valores predeterminados crean una tapa para una tuerca de 1/4-20 que tiene un diámetro de 16 mm y una longitud de 10 mm. Hay un reborde de 2 mm de espesor en la parte inferior de la tapa.

knob_od = 16; // diámetro total del pomo
knob_lg = 10; // longitud total del pomo
nut_wd = 11.2; // anchura de la tuerca de un extremo a otro (añadir 0.1 a lo medido)
bolt_dia = 6.6; // diámetro exterior de la rosca del perno (añade 0.1 a lo medido)
nut_land = 2; // anchura entre la tuerca y el exterior (carne de jefe en la parte inferior de la tapa)

Anycubic.

Kossel.

No importa.

No.

// Los valores predeterminados crean una tapa para una tuerca de 1/4-20 que tiene un diámetro de 16 mm y una longitud de 10 mm. Hay un reborde de 2 mm de espesor en la parte inferior de la tapa.

knob_od = 16; // diámetro total del pomo
knob_lg = 10; // longitud total del pomo
nut_wd = 11.2; // anchura de la tuerca de un extremo a otro (añadir 0.1 a lo medido)
bolt_dia = 6.6; // diámetro exterior de la rosca del perno (añade 0.1 a lo medido)
nut_land = 2; // anchura entre la tuerca y el exterior (carne de jefe en la parte inferior de la tapa)
