Это модель Macintosh Quadra 700 в масштабе 1:3, компьютер, который стал знаменит благодаря своему появлению в фильме Стивена Спилберга "Парк Юрского периода". Это одна из моих любимых старинных моделей Mac, и я решил создать полноразмерную 3D-реплику корпуса Q700. После своей первой тестовой печати (в масштабе 1:3) я поня

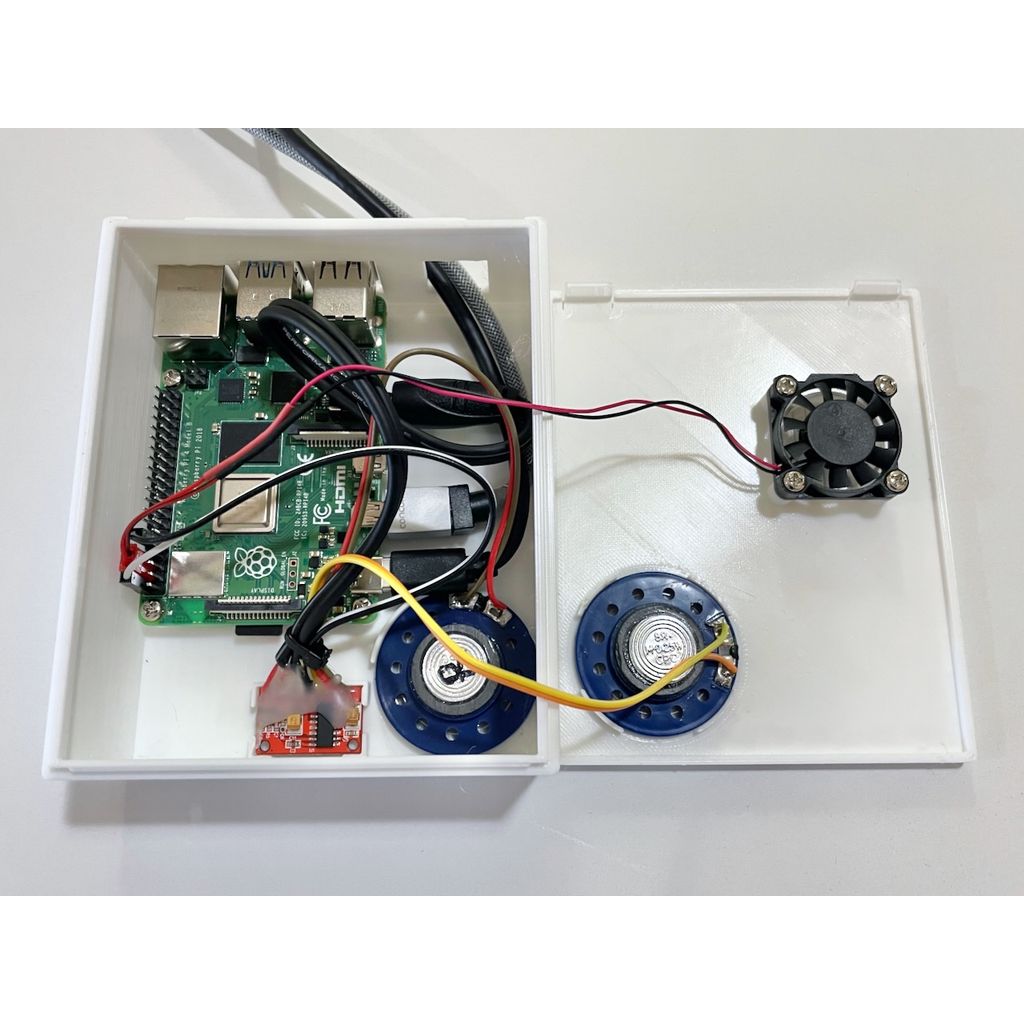

Итак, я создал ремикс модели, специально построенный в масштабе 1:3, со всеми монтажными и портовыми отверстиями для Raspberry Pi. Также есть отверстие для подключения кабеля питания и дисплея к Pi.

Крышка должна просто защелкиваться на основании и оставаться там.

Отверстия для крепления вентилятора предназначены для этого вентилятора 5V размером 30 мм х 30 мм:
https://www.digikey.com/en/products/detail/adafruit-industries-llc/4468/11587354

Есть две версии модели: одна с местом для установки мини-усилителя и отверстиями для динамиков, а другая без них.

Есть также две версии двух базовых моделей, одна с опорами, другая без них. Я создаю свои собственные опоры, используя коробки с зазором 0,4 мм (2 слоя) между моделью. Это очень хорошо работает на моих принтерах, но может не работать для вас. Возможно, вы предпочтете создать свои собственные опоры.

Вот динамики, которые я использовал:
https://www.digikey.com/en/products/detail/mallory-sonalert-products-inc/PSR-40F08S01-YHQ/10454058

Это довольно плотная посадка, но пластиковые динамики немного гибкие, поэтому вы должны быть в состоянии вставить их в свои слоты. И наоборот, если они немного слишком свободны, вы можете закрепить их с помощью немного горячего клея.

Я питал динамики этим маленьким стереоусилителем PAM8403 мощностью 3 Вт:
https://www.digikey.com.au/en/products/detail/dfrobot/DFR0119/6588490

Маленький вырез в корпусе предназначен для удержания этой маленькой печатной платы на месте. Выводы на усилителе расположены очень близко друг к другу, поэтому паять их довольно сложно.

Монтажные отверстия предназначены для винтов M3. Винты 5 мм для монтажа Pi и винты 15 мм для монтажа вентилятора. Как вентилятор, так и усилитель могут получать питание от выхода 5 В Pi.

Creality.

K1

Нет.

Да.

0,2 мм.

25%

Есть две версии двух базовых моделей: одна с опорами, другая без них. Я создаю свои собственные опоры, используя коробки с зазором 0,4 мм (2 слоя) между моделью. Это очень хорошо работает на моих принтерах, но может не работать для вас. Возможно, вы предпочтете создать свои собственные опоры.

Вам понадобится хорошее охлаждение деталей, чтобы избежать образования наплывов на боковых канавках.
