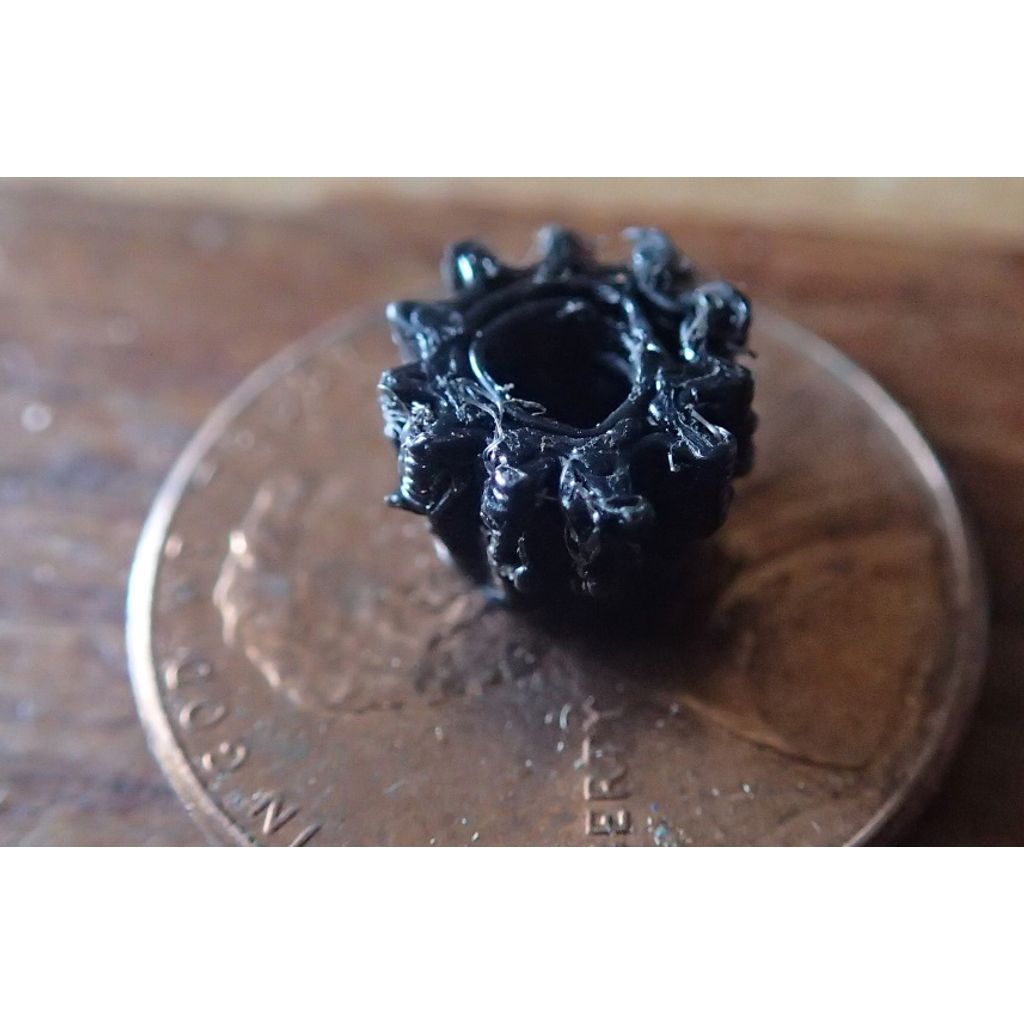

Le pignon à 11 dents sur l'arbre de l'odomètre de ma VW Super Beetle de 1973, je crois que d'autres années et peut-être d'autres modèles VW utilisent cela. Ceux-ci sont souvent cassés, et cette minuscule pièce en plastique coûte environ 30 $ à remplacer, alors imprimez-la vous-même ! J'ai conçu cela il y a plusieurs années pour mon propre usage, et j'ai pensé que

TronXY X5S (modifié)

Non.

Non.

0,4 mm.

Rectiligne ? (imprimera en solide)

Je ne me souviens pas des réglages exacts - c'était il y a plusieurs années. Imprimé avec succès dès la première tentative malgré les petits détails. Conçu de telle sorte que les supports ne sont pas nécessaires.

Il peut être nécessaire de percer le trou avec une mèche pour qu'il s'adapte à l'arbre. Utilisez de la super-colle pour le fixer à l'arbre du compteur de vitesse, avec l'extrémité étroite pressée contre le cadre en tôle du mécanisme du compteur de vitesse.

Conçu dans Autodesk Inventor. J'ai effectué une ingénierie inverse de l'original, mais j'ai adapté la conception pour qu'elle soit appropriée pour l'impression 3D.
