Guten Tag zusammen!

Ich bin zurück... genießt es!

http://3dprint.com/118388/3d-gedruckter-V8-Solenoid-Motor/

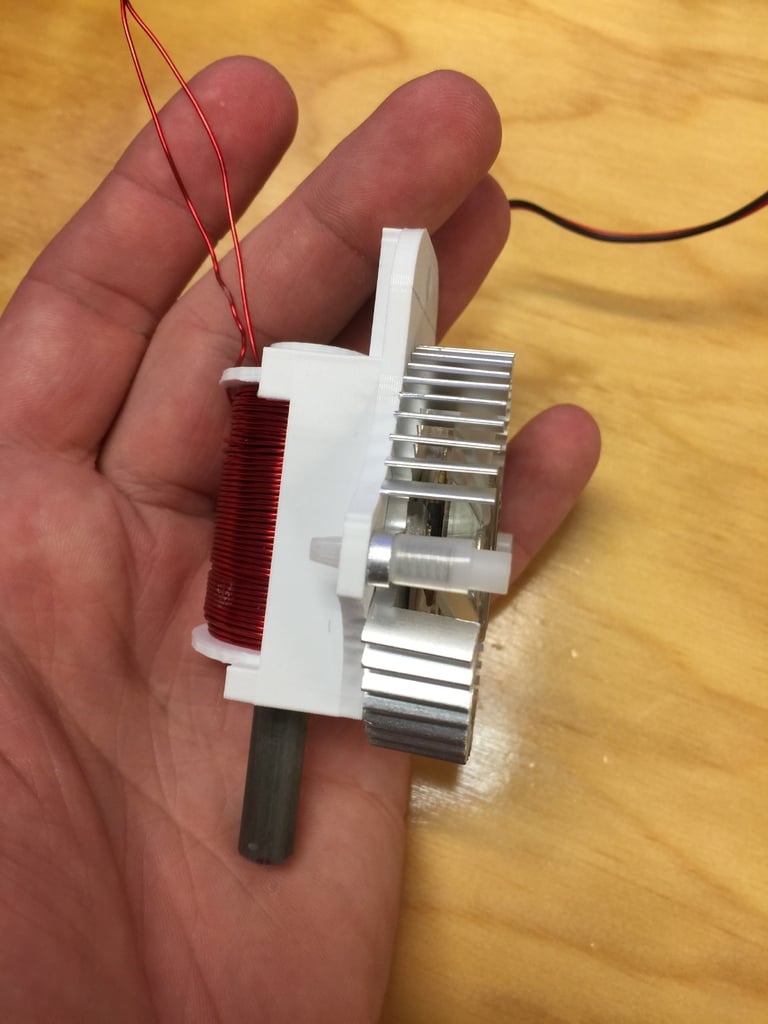

Nachdem ich meinen kleineren Motor gebaut hatte, stellte ich fest, dass ich ein Heizproblem und ein Timingproblem hatte. Dieser Motor verwendet größere Solenoiden zur Wärmeabfuhr und Kühllüfter, die an jedem Kolben montiert sind. Was das Timingproblem betrifft, verwendete ich einen SENSOFOIL-Berührungssensor mit einem Lager, um einen Sensor für eine unbegrenzte Drehung von 360° zu erhalten. Ich fand, dass dieser Motor

Es gibt viel mehr Teile in diesem Projekt, die nicht 3D-gedruckt wurden. Wenn du also nicht bereit bist, zu Home Depot, Micro Center und anderen Hobbygeschäften zu gehen.... versuche dieses Projekt nicht.... außerdem war dieses Projekt ziemlich teuer.

Spule aus Magnetdraht 27$ x 4
Kühlgebläse 8$ x 8
Wärmepasten-Tube 25$
Lager von 20 bis 40 $
Holzprop, 18$
Arduino 10$
SENSFOIL 20-50$
8-Kanal-Relais-Shield 15$
Stromversorgungen 40$ x 2
Draht, Federn und "andere" < 50$

https://youtu.be/xNH3jRhe8NU
https://youtu.be/EeSrZAbpdIY
https://youtu.be/2NE3pT-JGCk
https://youtu.be/Y1kngKACJQU

Druckeinstellungen

Drucker-Marke:

MakerBot

Drucker:

MakerBot Replicator 2

Flöße:

Spiel keine Rolle.

Unterstützt:

Spiel keine Rolle.

Auflösung:

Niedrig

Füllung:

Diamant

Hinweise:

Sehr wenige Teile erfordern Stützen, und nur die größten Teile benötigen Flöße.

Die Teile auf dem STL sind für die Montage und nicht für den Druck positioniert. Drehen Sie die Teile nach Bedarf für beste Ergebnisse. Jedes Teil, das unter Belastung steht, wie die Schwinghebel, verwende ich 3 oder mehr Schalen für.
Benutze dein Ingenieururteil!
Ich drucke im Grunde alles in NIEDRIGER Auflösung für Druckgeschwindigkeit und Stärke.
