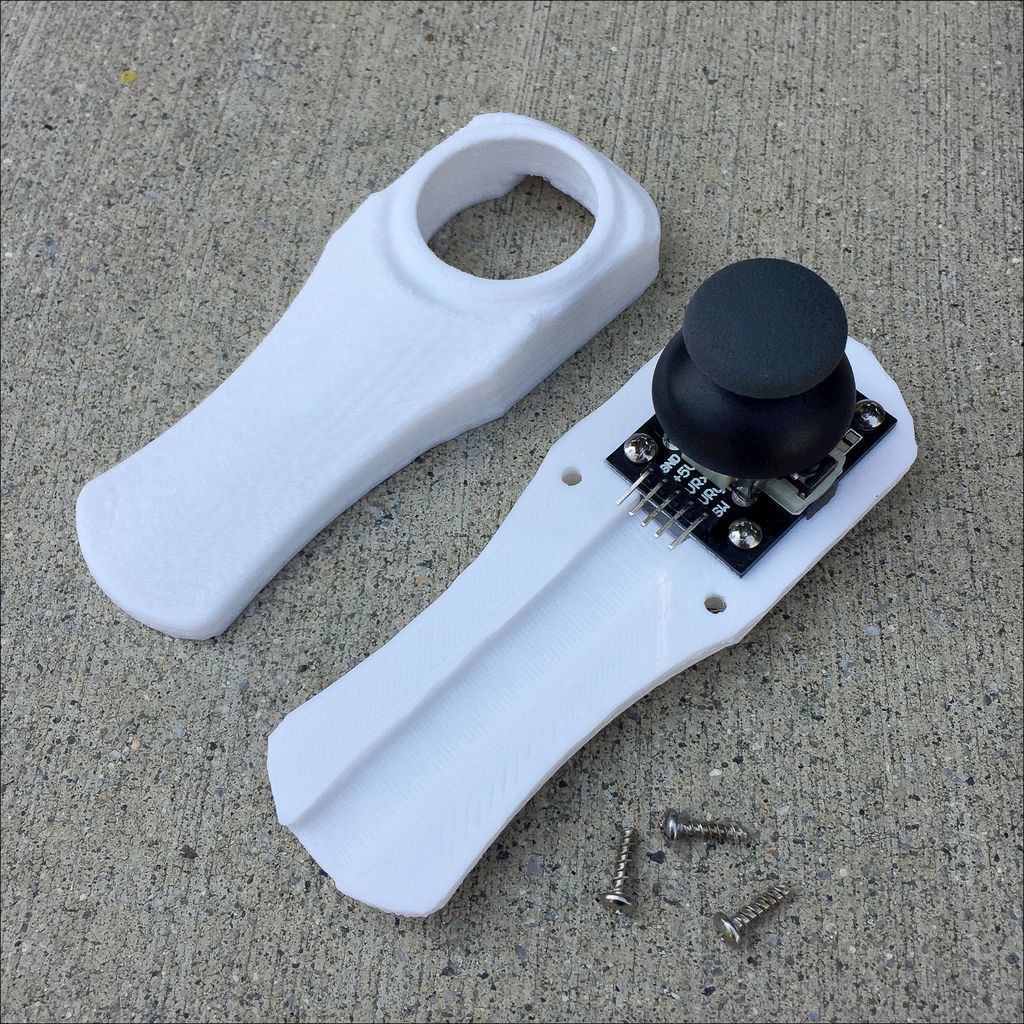

Il s'agit d'un boîtier en deux pièces pour les modules de joystick PS2 très peu coûteux que vous pouvez obtenir sur eBay. Ils sont largement disponibles pour moins de 2 $ chacun avec la livraison gratuite.

Ce boîtier est suffisamment petit pour se cacher dans la paume de votre main si vous contrôlez un appareil pendant une performance.

Aucun câble n'est montré, cependant, il y a un canal à travers les pièces pour acheminer le câble vers la sortie du boîtier.

L'entrée du module est de +5VDC. Les sorties sont des tensions analogiques proportionnelles de 0 à 5VDC sur les axes X et Y, et un "ON" momentané en cliquant directement sur le chapeau de la manette. Ces sorties sont très simples à utiliser comme entrées Arduino.

Une source d'exemple pour le joystick :http://tinyurl.com/qcfvatr

Pour imprimer les deux parties : tournez-les de sorte que le côté plat soit sur le lit de l'imprimante.

J'ai imprimé en PLA avec un bord mais sans autre support.

Vous aurez également besoin de vis à tête plate 7X #4-40 X .375", ou similaires.
