Resumé

Voici ma vision d'un boîtier de style console pour la carte mère AMD BC-250. Ce boîtier est conçu pour abriter la carte BC-250 et une alimentation électrique. Il comprend des dispositions pour un bouton d'alimentation sur le panneau avant et un hub USB sur le panneau avant.

La compatibilité de l'alimentation électrique est actuellement limitée à Flex ATX, mais elle supportera certaines alimentations électriques de serveur Dell dans un proche avenir avec un modèle de boîtier arrière alternatif. J'ai également inclus quelques fichiers de PCB pour le bouton d'alimentation du panneau avant et la carte LED, ainsi qu'une carte de soudure rapide pour connecter le câblage du bouton LED et d'alimentation à la car

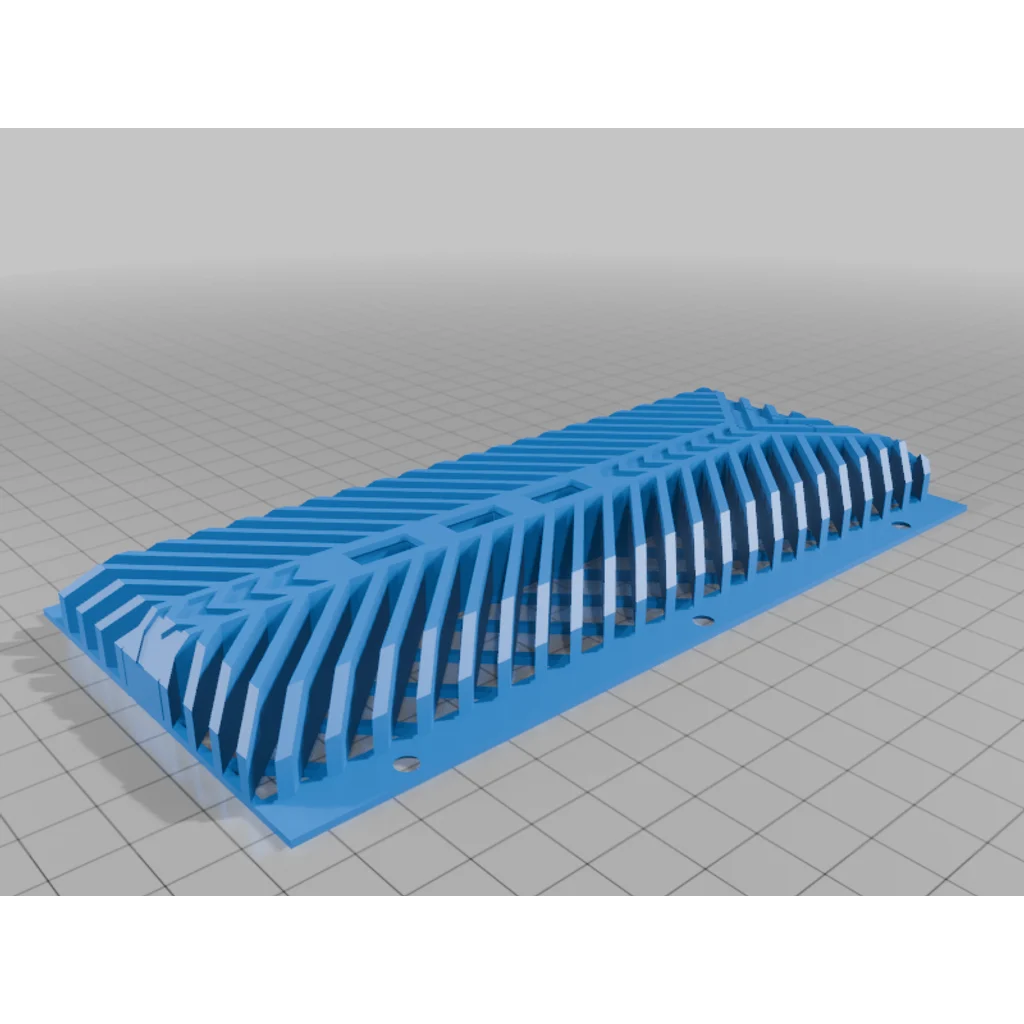

Le dissipateur de chaleur est destiné à un ventilateur de 140 mm. Je recommande le Arctic P14 Pro pour ce cas. Je prévois de sortir d'autres dissipateurs de chaleur qui supporteront différentes configurations de ventilateurs dans un avenir proche.

Il existe des options de carénage de ventilateur pour les configurations de ventilateur simple de 140 mm, simple de 120 mm et double de 120 mm. Je recommande les ventilateurs Arctic P14 Pro pour le carénage de 140 mm et les ventilateurs P12 Pro pour les carénages de 120 mm. Les carénages de 120 mm peuvent être difficiles à imprimer en raison de certains surplombs abrupts et peuvent nécessiter des supports. Vos résultats peuvent varier.

Tous les inserts filetés sont M3x5x4.https://a.co/d/emW5vXZ
Toutes les vis sont des vis à tête hexagonale M3 à embase enfoncée.https://a.co/d/0zG0Jto
Le support du hub USB du panneau avant est conçu pour s'adapter à ce hub USB 3 d'ANKER.https://a.co/d/gCezTNf
Le support du hub USB du panneau avant et les découpes de passthrough USB à l'arrière sont conçus pour s'adapter à ces adaptateurs USB à 90 degrés (4 nécessaires).https://a.co/d/69eqICf

Les fichiers sont orientés dans la position idéale pour l'impression. Le panneau avant doit être imprimé avec des supports sous la zone du bouton d'alimentation. Aucun support ne devrait être nécessaire pour aucun des autres modèles.
