Zusammenfassung

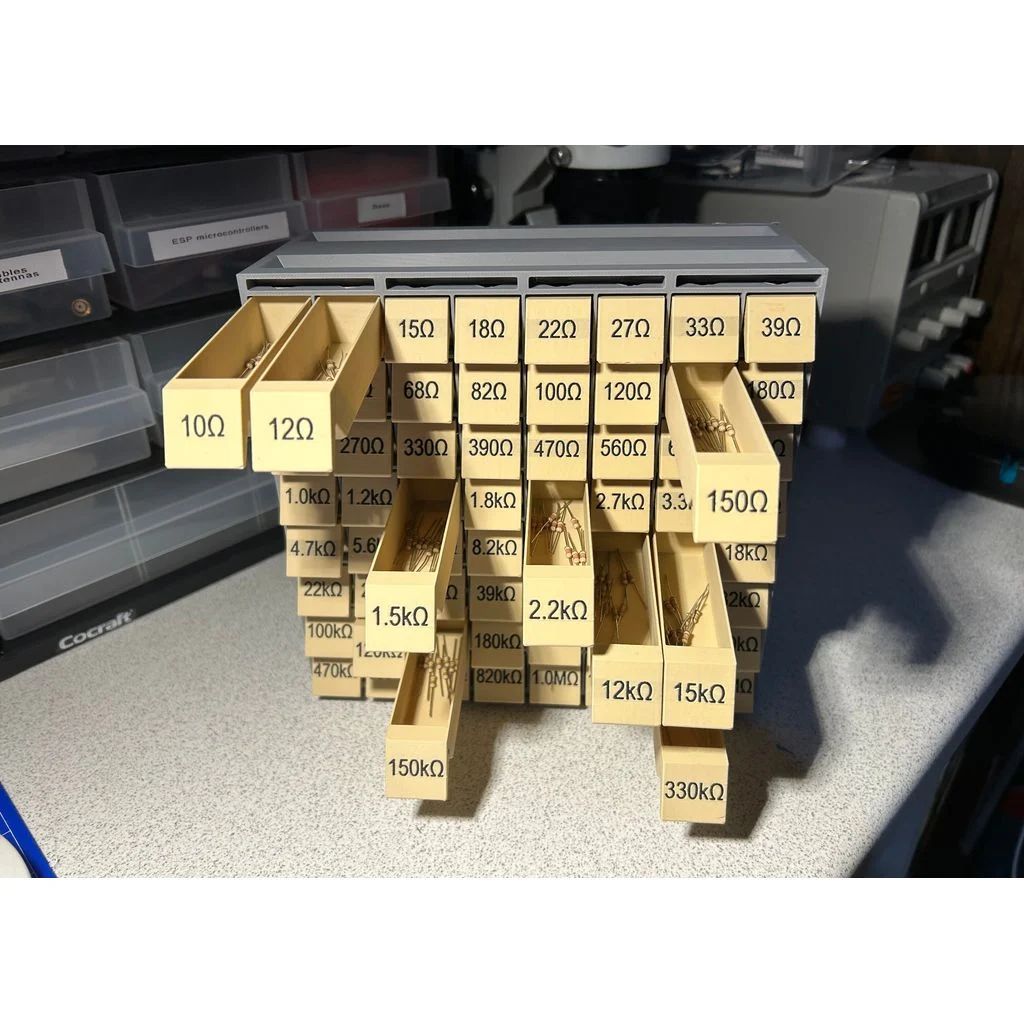

Eine typische Widerstandsschublade und Teile-Organizer, entworfen für optimierte Füllung und stark reduzierte Druckzeit.Keine Unterstützung nötig..

Ich begann, darüber nachzudenken, nachdem ich hier ein weiteres schönes Widerstandsschubfach-Design gesehen hatte, und fragte mich, wie ich es neu gestalten könnte, um schneller zu drucken. Mein Ziel war es, es möglich zu machen, alle Schubfächer auf einmal zu drucken, anstatt nur ein oder zwei auf einmal, und das Gehäusedesign zu vereinfachen.

Für die Schubladen habe ich sie so konzipiert, dass sie in einer von zwei Ausrichtungen gedruckt werden können: Entweder aufrecht stehend, womit man etwa 64 Schubladen auf zwei Bauplatten unterbringen kann, oder flach liegend, was eine glattere Bewegung ermöglicht, aber insgesamt etwa vier Platten erfordert.

Wichtiger HinweisDas Drucken der Schubladen im Stehen verursacht mehr Reibung (immer noch nutzbar), weshalb ich am Ende meine Schubladen im Liegen gedruckt habe, um ein glatteres Gefühl zu erzielen.

Für den Fall habe ich die meisten Innenwände entfernt und nur dünne Ränder zwischen den Schubladen übrig gelassen. Dies hat die Druckzeit erheblich verkürzt und gleichzeitig die strukturelle Festigkeit erhalten.

Ich habe das gesamte vorab beschriftet.E12Widerstandsserie in derBeschriftete Schubladen.zipEine Datei mit separaten Schubladen und Textobjekten für den Multi-Filament-Druck.Wenn du benutzerdefinierte Etiketten möchtest, öffne einfach die mitgelieferte Blender-Datei und bearbeite das Skript, um deine eigenen zu generieren.

Die Schubladen haben einen Stopper, können aber bei Bedarf leicht entfernt werden.

Bitte kommentiert, wenn ihr Feedback oder Vorschläge für zukünftige Designs habt!
