まとめ

NES Pi Cartsのデザインはいくつもありますが、その多くは現在変更されたり、入手できなくなってしまったハードウェアに基づいています。そのため、私はAmazonで現在入手可能なハードウェアに基づいてこの新しいデザインを作ることにしました。

以下が部品のリストです。

-マイクロUSB延長ケーブル：
https://www.amazon.com/dp/B00HAOK7XE?psc=1&ref=ppx_yo2_dt_b_product_details

-ミニHDMIアダプタ：
https://www.amazon.com/dp/B00MU2YPXO?psc=1&ref=ppx_yo2_dt_b_product_details

-USB OTGハブ：
https://www.amazon.com/dp/B01JL837X8?psc=1&ref=ppx_yo2_dt_b_product_details

-4 M2×5 mmのネジ

適切な取り付けのためのヒント：

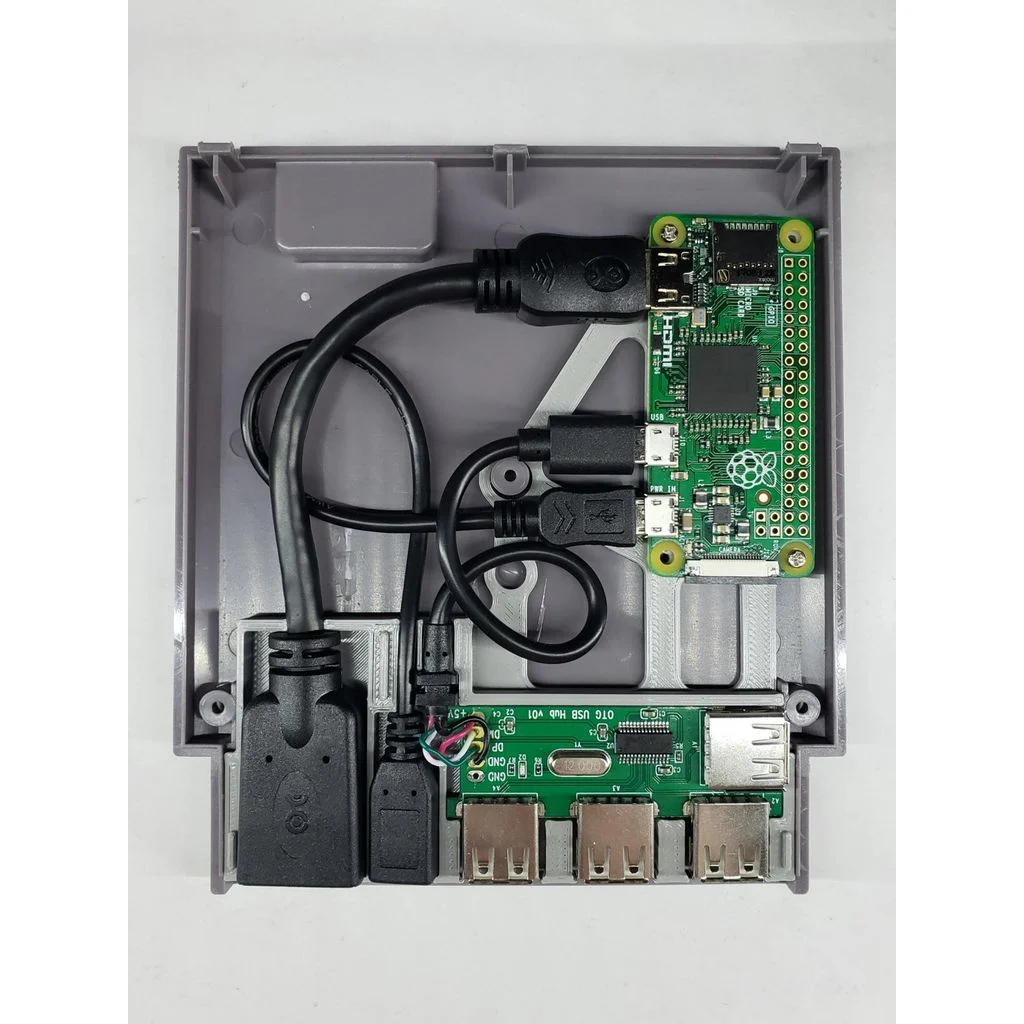

写真のようにすべてのプラスチックを取り外してください。きれいに削り、水洗いをして余計な部分がないようにしましょう。モデルはかなり正確なので、何も邪魔にならないようにしたいのです。象の足がある場合は、それを切り取っておきましょう。そうしないと、側面に当たる可能性があります。もちろん、OTGハブからプラスチックシェルを取り外す必要があります。ゴムコードとシェルの底

また、2つの半分が合わさる場所に糊を塗ってから、それらを一緒にクランプしておくのもいいかもしれません。このようなベゼルは、NESカートリッジが中央の領域に圧力をかけないので、外側に曲がってきてきれいに合わない傾向があることに気づきました。両半分を一緒に固定するためのネジ穴を追加することを考えたのですが、左側にネジ穴を追加するのは難しかったので、

すべてのポートがきつく収まるので、コネクタの周りに余分な厚みのプラスチックが付いたHDMI/USBなどのケーブルは避けた方が良いでしょう。
