Me encanta el diseño original.

Este es un pequeño remix de él. Utiliza el diseño delgado y también hice un recorte personalizado para el conector USB Micro en la base. Fui por un camino diferente para montar el motor. Diseñé ranuras para tuercas M3 cuadradas y usé tornillos M3 en lugar de pegamento.

Estoy subiendo el archivo hex para el ATTiny85 en caso de que a alguien le gustaría flashear el chip con él.

Aquí están las partes que obtuve de Internet:

Motor + Conductor:
https://www.ebay.com/itm/273468051058

ATTiny85:

USB Micro a bordo:
https://www.aliexpress.com/item/-/32867946438.html

Placa prototipo:

Pegué la placa USB Micro en la ranura de la base. Todo lo demás se describe en la publicación de Simo_Dax en Instructables:
https://www.instructables.com/id/3D-Printed-Watch-Winder-ATtiny85Stepper/

El ATTiny85 puede ser programado en Windows/Linux/Mac con avrdude. Hay muchos tutoriales en la web. El Arduino Uno se puede usar como programador.
Ejemplo de mi línea de comandos:
avrdude -v -v -c avrisp -b 19200 -P /dev/cu.usbmodem14101 -pattiny85 -Uflash:w:/watchwinder.hex:i
(watchwinder.hex se colocó en el directorio raíz de Mac)

Subí imágenes de esquemas y flashing con Arduino Uno que encontré en Instructables, solo por conveniencia. Note el condensador entre tierra y reinicio en Arduino como programador. Flashing el chip no funcionó sin él.

Gracias, simo_dax, por un trabajo muy bueno.

EDIT: Cambié Watch_Winder_Plug.

ACTUALIZACIÓN:

Subí algunas fotos más que muestran el circuito construido en una placa de prototipos. Debería ayudar a aquellas personas que no están muy familiarizadas con los dibujos electrónicos.

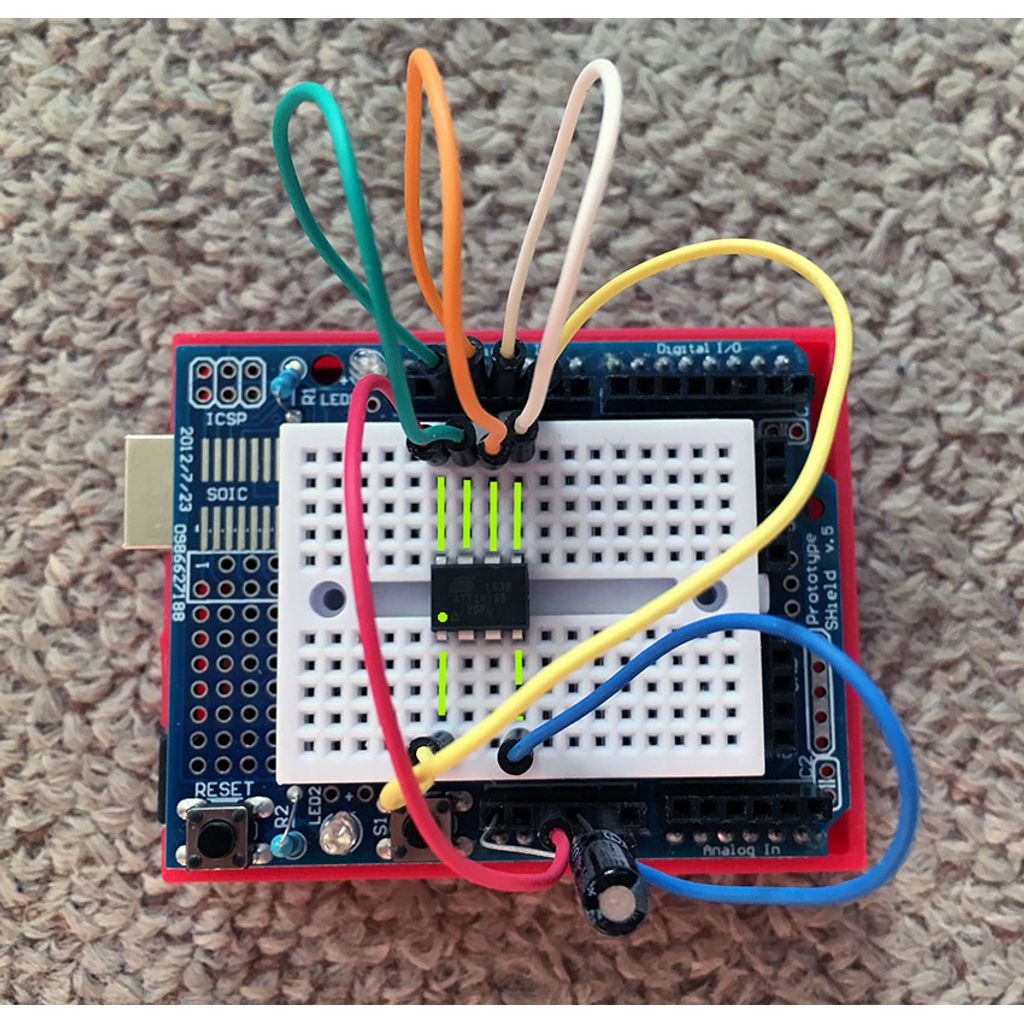

Las tres primeras imágenes (Arduino UNO con sombrero de placa de circuito impreso) muestran mi configuración de programación de chip. El condensador electrolítico de 10 micro F es esencial. Compruebe la polaridad del condensador.

La última foto muestra el cableado completo del cargador de relojes (sin el conector micro USB). Al construir el circuito en una placa de circuito impreso, es necesario colocar los dos condensadores (cerámico de 0,1 micro F y electrolito de 10 micro F) lo más cerca posible del chip.

También desoldé todos los pines de la placa del controlador y soldé cables directamente en los orificios donde los pines fueron soldados previamente.

Prusa.

i3 MK3

No.

No.

.02

20%

Corta dos pequeños soportes en el orificio del conector USB.
Pega el USB con súper pegamento.
Pega los tableros en la base con pegamento caliente o cinta adhesiva de doble cara gruesa.
Monta el motor con dos tornillos M3 y tuercas cuadradas.
