Este es un cuarto eje personalizable para un CNC con los siguientes objetivos de diseño:

-Perfil bajo para estabilidad y para CNC's con un recorrido Z limitado.
-Manejar pequeñas existencias.
-Usa tanto del caldo como sea posible con mandíbulas pequeñas.
-Pegar mandíbulas desechables para mayor estabilidad y agarre.

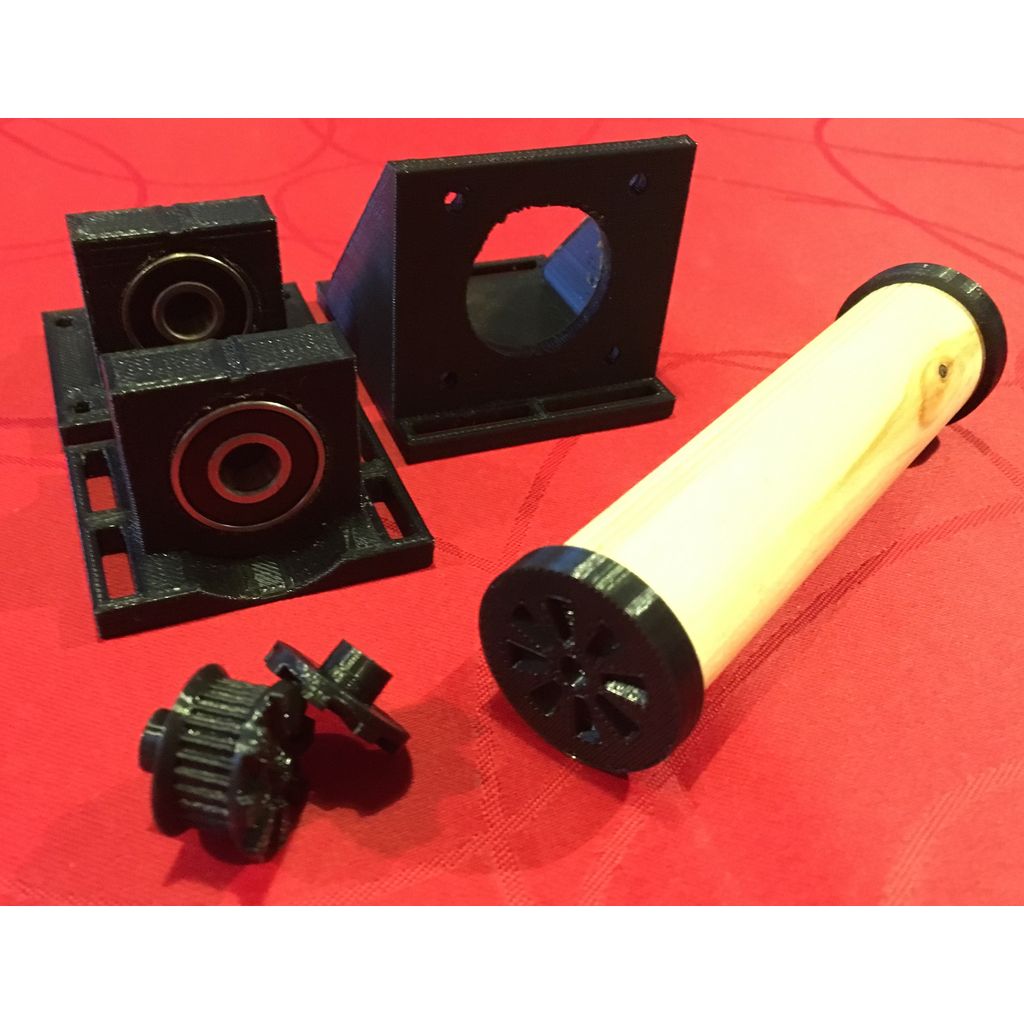

-Principalmente imprimible con pocas piezas adicionales (Nema17, 2 rodamientos, correa GT2 y polea).

Este proyecto utiliza la polea diseñada por droftarts, artículo: 16627.

La idea es que imprimas las pequeñas mandíbulas para cada pieza que necesites fresar, y las pegues en ambos extremos.
Puedes personalizarlos para que se ajusten a tu stock en forma redonda o rectangular. También hay una mandíbula que entra 2 mm en el stock, si tu stock tiene una forma irregular.

En la parte superior de cada amortiguador hay una ranura para alinear tu fresa de acabado.

Al final de uno de los buffers, hay una rampa, que tiene la misma altura que el centro del stock.

(En el video puedes ver que la varilla se mueve ligeramente hacia arriba y hacia abajo. Esto se debe a que el extremo de la varilla no se cortó precisamente perpendicular al eje longitudinal.)

(En este video, el cinturón estaba demasiado flojo, el cinturón necesitaba un poco de desgaste previo)

Si necesitas software, echa un vistazo a los de Leo69:http://www.thingiverse.com/thing:1877336

Asegúrate de que tu primera capa no se comprima cuando imprimes los engranajes y las mandíbulas. Si lo hace, entonces la estrella no agarrará correctamente.

Imprime el engranaje con una capa exterior, para obtener el máximo detalle en el engranaje.

El resto no es sensible a los ajustes de impresión.
