Ich habe Modelle von drei Arten von elementarem Kohlenstoff beschrieben, "Buckybälle", "Nanoröhrchen" und ein "Diamantgittermodell". Graphit, die häufigste Form von Kohlenstoff, bleibt noch zu behandeln. Die Kristallseite des Naval Research Laboratory hat einen sehr schönen Abschnitt über Kohlenstoff.
http://cst-www.nrl.navy.mil/lattice/struk/carbon.html
Das enthält Informationen über 3 Formen von Graphit. Die Koordinaten der Formen sind verfügbar, ebenso wie drehbare Modelle, die mit einem JavaScript-Applet betrachtet werden können.

13. November 2019 - Die NRL-Website scheint eingestellt worden zu sein - Siehe "Kohlenstoff und verwandte Strukturen" unter -https://homepage.univie.ac.at/michael.leitner/lattice/

Die übliche sechseckige Form von A9 scheint am einfachsten zu drucken zu sein. Sie ist einfach genug, so dass Koordinaten mit Bleistift und Papier berechnet werden können, was es ermöglicht, das Modell zum Nutzen des Druckers zu positionieren. Die Graphitstruktur von A9 besteht aus planaren Schichten von Kohlenstoffatomen mit einem Bindungsabstand von 1,42 Angström in einer sechseckigen Anordnung. Alternierende Schichten befind

Das Fortran-Programm, expand_graphite.f, erstellt das Modell mithilfe einfacher Geometrie und gibt OpenSCAD-Modulaufrufe aus. Kommentarzeilen im Programm helfen zu erklären, wie dies erreicht wurde. Das Programm ist ein bisschen ein Hack; es wurde immer länger, je mehr Hexagone und Atome hinzugefügt wurden. Das Ziel war, die Blätter so auszurichten, dass sie rechtwinklig zur Bauoberfläche ste

Zwei Modelle werden bereitgestellt. Ein robustes Modell mit Atomen, das gut druckt und skaliert, Graphite7_x4_2c.stl. Es ist das Ergebnis von makegraphite7.scad, das um einen Faktor von 4 skaliert wurde und zwei zusätzliche Ringe enthält (Außen-Durchmesser 44 mm, Loch 30 mm, Dicke 2 mm).

Graphite11_x4_2c.stl ist ein offeneres Modell ohne Atome, das nur das hexagonale Gitter zeigt. Die Verschiebung zwischen den hexagonalen Schichten ist deutlich zu sehen.

Graphite7_x4_2c.stl ist etwa 45 x 45 x 55 mm groß. Es dauert etwa eineinhalb Stunden, um es mit einem Raft zu drucken. Verkleinerte Versionen drucken gut. Das Bild mit mehreren Modellen zeigt eine Reihe von Größen; das braune Modell im mittleren Vordergrund ist Graphite7_x4_2c.stl.

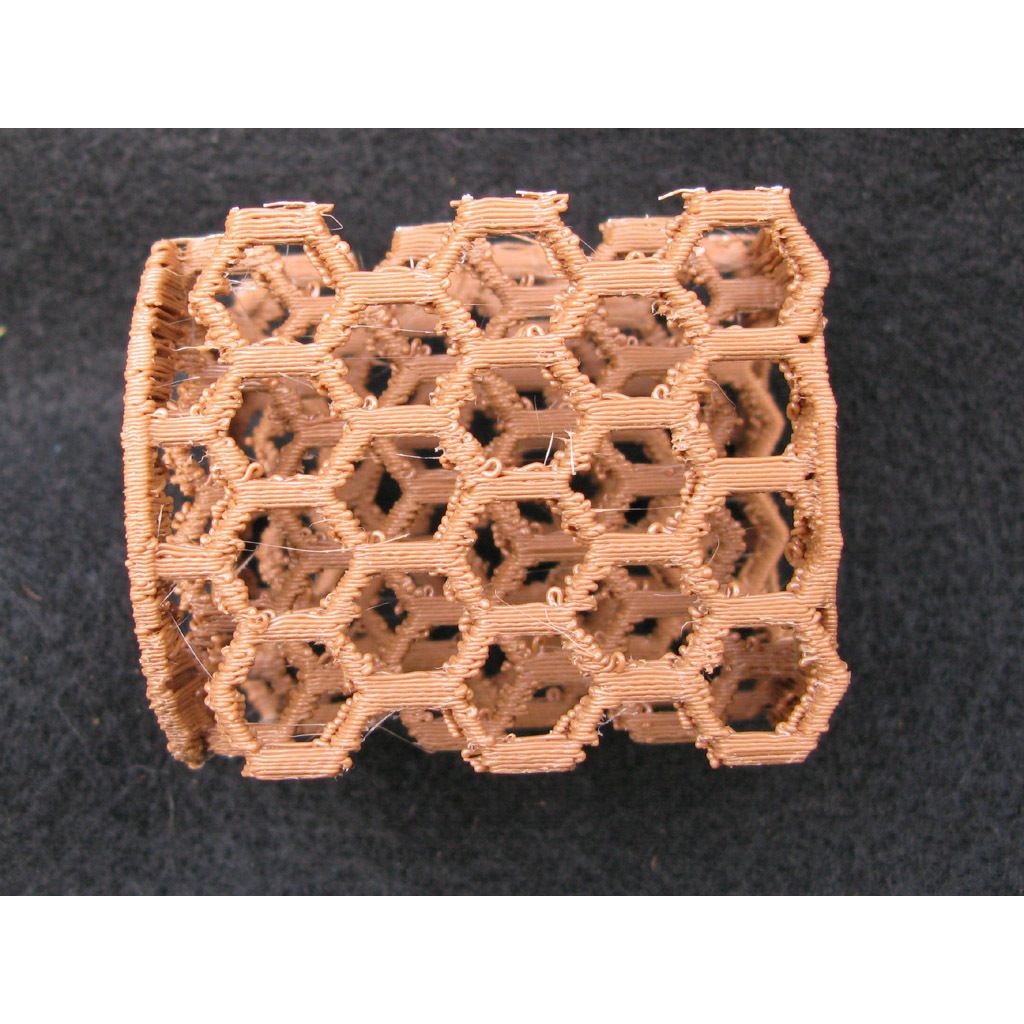

Das offene Modell, Graphite11_x4_2c.stl, druckt in etwas mehr als einer Stunde. Es wird auf dem Bild gezeigt, das ein einzelnes Modell enthält. Vorsicht, es ist etwas zerbrechlich.
