J'avais un mètre à ruban rétractable à ressort qui a cessé de fonctionner. Après avoir essayé de le faire fonctionner, j'ai pensé qu'il valait mieux le démonter. Après tout, un mètre à ruban rétractable à ressort qui ne se rétracte pas n'est qu'un mètre à ruban encombrant. Il s'est avéré que plusieurs petits composants en plastique à l'intérieur s'étaient cassés et étaient maintenant soit tel

Version 1 : Téléchargée le 02
http://makerblock.com/2010/02/retractable-tape-measure-reloaded/

Version 0 : Téléchargée le 30 janvier 2010
http://makerblock.com/2010/01/new-print-retractable-measuring-tape/

Pour une image plus grande et un peu plus de détails, visitez mon blog à l'adresse suivante :http://www.makerblock.com

Tout d'abord, j'ai conçu un petit cylindre plat à extrémité ouverte qui pourrait contenir le ressort métallique. Il devait avoir deux encoches - une encoche pour tenir l'extrémité du mètre à ruban et une autre pour tenir l'extrémité la plus extérieure du ressort métallique.

Ensuite, j'ai conçu un support en plastique pour le petit cylindre plat dans lequel il doit s'insérer. Il a un petit axe au milieu avec une encoche pour l'extrémité intérieure du ressort en métal.

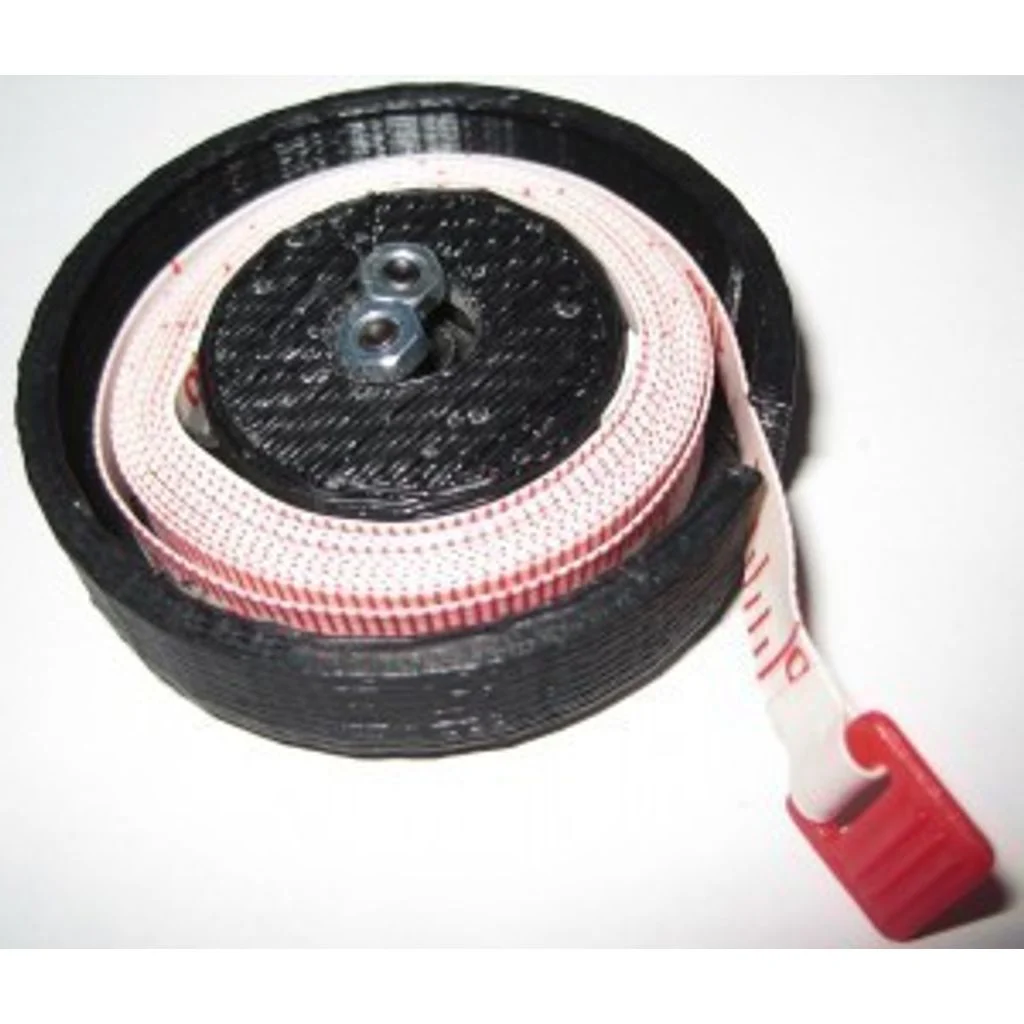

AVERTISSEMENT : Le fuseau intérieur s'est cassé tout de suite quand j'ai essayé de monter ça. Par conséquent, j'ai dû improviser un peu pour le remonter. Si vous regardez de près, vous remarquerez que le fuseau et le bord intérieur de la partie plus grande ont un léger surplomb pour aider à maintenir les autres parties en place. J'ai construit ces caractéristiques en espérant qu'elles se maintiendraient

Ce n'était vraiment qu'un moyen pour moi de perdre du temps et de sur-ingénier quelque chose qui ne m'aurait même pas coûté 2 dollars à remplacer entièrement. Si je devais concevoir ça à partir de zéro, je le construirais en utilisant un roulement de skate à l'intérieur, un écrou captif et un boulon court.

J'ai inclus les fichiers Sketchup au cas où quelqu'un voudrait aller plus loin.

Imprimez les deux moitiés.
Enrouler le ressort en métal fin dans l'intérieur d'une partie plus petite.
Attachez l'extrémité la plus extérieure du ressort métallique à l'une des encoches de la partie la plus petite en pliant le ressort métallique.
Enroulez le mètre à ruban autour de la partie en plastique plus petite qui retient le ressort.
Enfilez la partie en plastique plus petite dans la plus grande.
Mesurez des choses.
