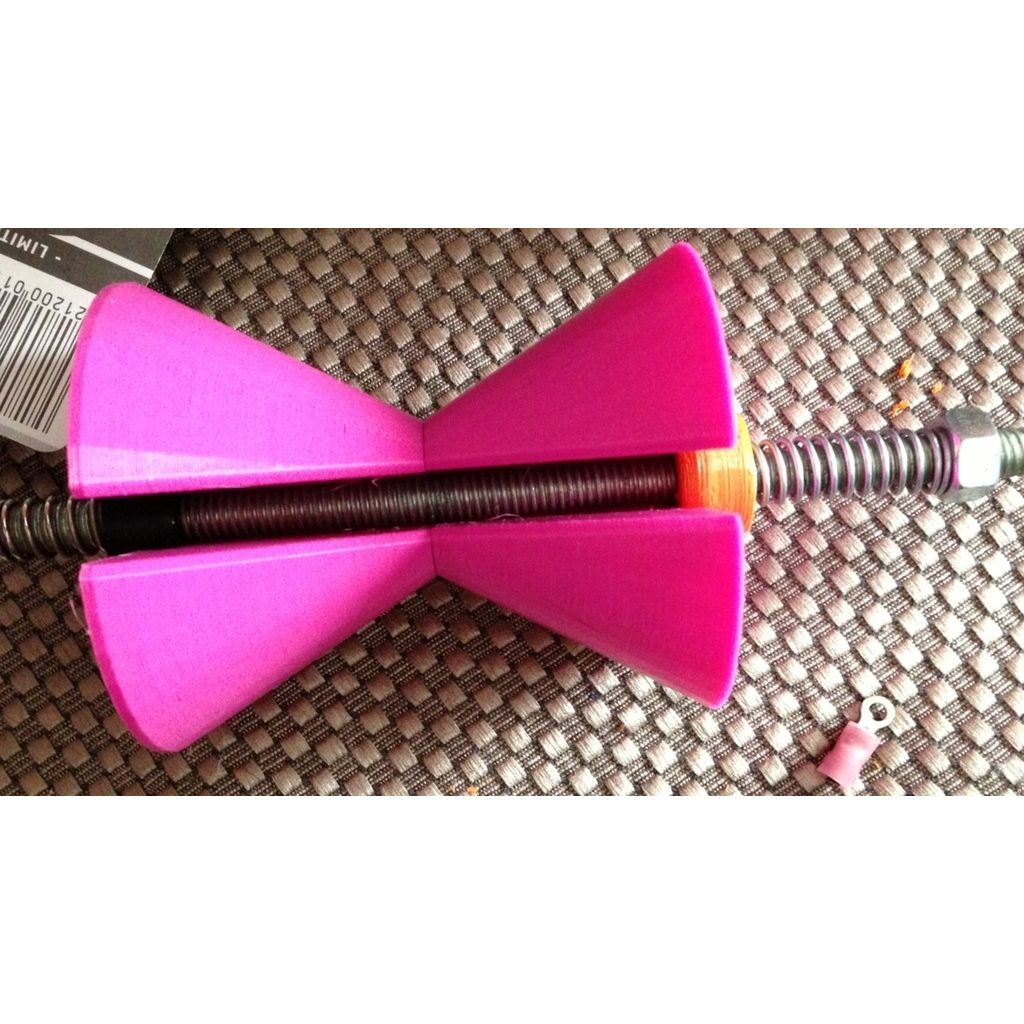

Les cônes maintiennent la bobine sur une tige filetée de 5/16 (ou 8 mm) et s'ajustent aux trous de bobine de différentes tailles. Les cônes peuvent être facilement retirés pour permettre d'enlever la bobine. Des ressorts poussant un piston dans l'extrémité plus large des cônes les maintiennent en place.

Imprimez deux cônes et deux rondelles. Si vous le souhaitez, vous pouvez utiliser deux écrous pour retenir l'un des cônes, mais j'ai fabriqué les miens de telle sorte qu'ils aient tous deux des ressorts.

La tige est de 5/16 avec deux roulements 608 et une écrou qui la maintient des deux côtés à chaque extrémité. La tige et le roulement s'insèrent simplement en place dans le support en bois. L'ouverture du support est éloignée de l'imprimante et inclinée pour empêcher la tige de tomber. Les cônes peuvent être mis en place et retirés sans rien enlever de la tige en poussant simplement sur le ressort. Les cônes ont une

Partiehttp://www.thingiverse.com/thing:118049Ça a été utilisé pour fixer la tige sur ma Prusa I3 (cadre supérieur personnalisé).

Vidéos :
http://youtu.be/olPRlIk4npY
http://www.youtube.com/watch?v=JlwgfdYHBzU
