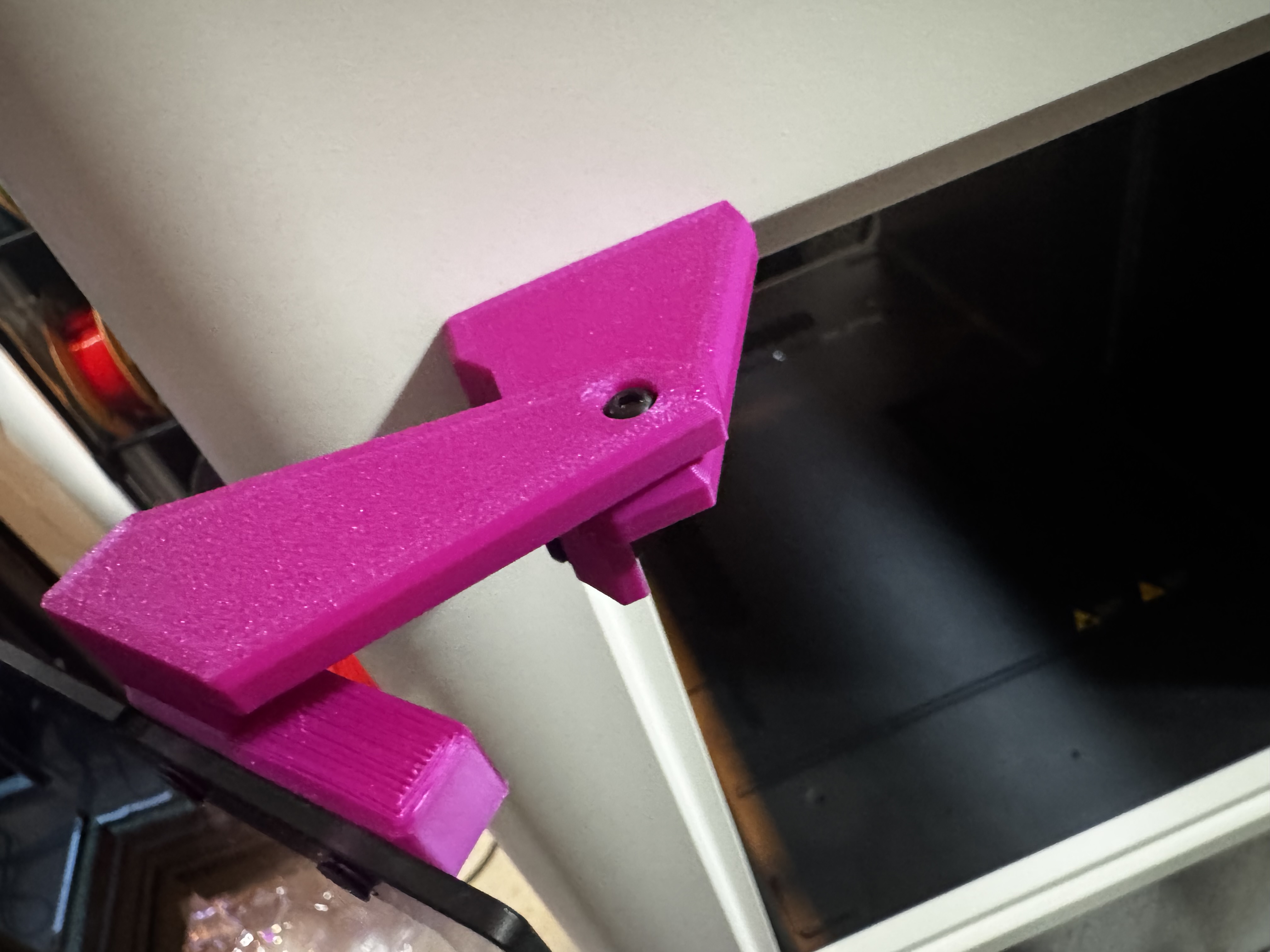

Die Tür des Snapmaker U1 öffnet sich standardmäßig nicht viel weiter als 90 Grad, und ich wollte einen weniger einschränkenden Zugang, also habe ich dieses 180-Grad-Türscharnier zusammengestellt.

Es verwendet Kompressionsbefestigungen, um die Glastür an dem Scharnier zu halten, und hat einen Stopper, um zu verhindern, dass die Tür weit genug geöffnet wird, um an seitlich montierten Spulen anzuschlagen. Druckt mit minimalen Stützen. Eine 3MF-Datei für Orca Slicer zur Verwendung mit dem U1 selbst ist enthalten.

Drucknotizen:

Drucken Sie diese Scharniere aus dem Material Ihrer Wahl aus, da sie nur sehr wenig Belastung aushalten. Ich empfehle 3 Wände mit 15% Gyroid-Füllung. Für drei der Teile werden Stützen benötigt. Die Stützen werden manuell in der enthaltenen Orca 3MF-Datei lackiert.

Druckteile:

• Top Hinge (Glas)

• Top Hinge (Halterung)

• Untere Scharniere (Glas)

• Untere Scharnier (Halterung)

• Glas-Einsatz x4

• Untere Dichtung

Benötigte Hardware:

• 4x M3 8mm Schrauben (senkrechte Flachkopfschrauben)

• 4x M3 8mm Schrauben (Muffen- oder Knopfkopf)

• 2x M3 10mm Schrauben (Muffen- oder Knopfkopf)

• 1x M3 4-6mm Schraube (Muffe oder Knopfkopf)

• 2x M3 Muttern

• 6x M3-Unterlegscheiben

Montage:
Hinweis:Die Scharniere am U1 sind nicht besonders robust und werden leicht verdreht oder verbogen, wenn man sie grob behandelt. Bitte seien Sie vorsichtig.


1. Entfernen Sie die Standardschrauben und Silikonstopfen aus der Glastür und sichern Sie sie für die Lagerung an einem sicheren Ort, falls Sie sich entscheiden, die Tür in ihren ursprünglichen Zustand zurückzuversetzen.


2. Platzieren Sie die Einsätze in das Glas, wobei der gerippte Stopper nach außen zeigt.







3. Während Sie jeden Einsatz an Ort und Stelle halten, treiben Sie eine Senkschraube von der Vorderseite ein, bis sie beginnt, von der Rückseite herauszustehen. Diese Einsätze sind so konzipiert, dass sie das Glas durch Kompression an Ort und Stelle halten.






4. Platzieren Sie die gläserne Seite des Scharniers an ihrem Platz und schrauben Sie die Schrauben den Rest des Weges hinein.






5. Führen Sie eine 10mm M3-Schraube (Knopf- oder Senkkopf) in das verbleibende Schraubenloch ein, bis sie leicht herausragt.






6. Für jedes der Scharnier-Seitenteile setzen Sie eine M3-Mutter mit einer Zange ein.






7. Montieren Sie jedes Scharnier-Seitenteil mit zwei 8 mm-Schrauben und Unterlegscheiben an dem Türscharnier. Üben Sie beim Anziehen der Schrauben Druck nach innen aus. Diese Teile sollten keine Bewegung oder Spiel haben, sobald die Schrauben festgezogen wurden.






8. Platziere das Glas in den Türrahmen und positioniere es so, dass die hervorstehenden Schrauben am Verbindungspunkt zwischen den Halterungsteilen ruhen. Es kann etwas Mühe kosten, aber lege eine Unterlegscheibe über die Verbindungsschraube zwischen den Teilen, wie in diesem leider unscharfen Foto fast gezeigt. Sobald es an Ort und Stelle ist, ziehe diese Schrauben fest, um das Scharnier zu vervollständigen. W






9. Platziere eine 3-6mm (nicht länger) Knopf- oder Sockelkopf M3-Schraube in das verbleibende Loch auf der oberen Halterung. Dies wird als Stopper fungieren, um zu verhindern, dass das Scharnier weit genug geöffnet wird, um mit den montierten Spulen zu kollidieren.






10. (Optional) Wenn Sie feststellen, dass die Tür leicht durchhängt und gegen den unteren Rahmen stößt, verwenden Sie das mitgelieferte Unterlegscheibe, wie gezeigt, um den Winkel des unteren Scharniers leicht zu erhöhen.
