このモデルでは、電子プロジェクトにマイクロコントローラを簡単に取り付けることができます。それは、以下の構成でできています。

1. Aソケットそれはあなたのプロジェクトにモデル化する必要がある(例えば、CADを使用して)。

2. マウント異なるマイクロコントローラのために。

現在サポートされているマイクロコントローラは以下のとおりです。

• いいね！ナノ

• 肖家(RP2040/nRF52840/...)

組み立て

マウントを使用するには、以下の手順に従ってください。

1. あなたのプロジェクトに必要なはんだ付け用のワイヤー。

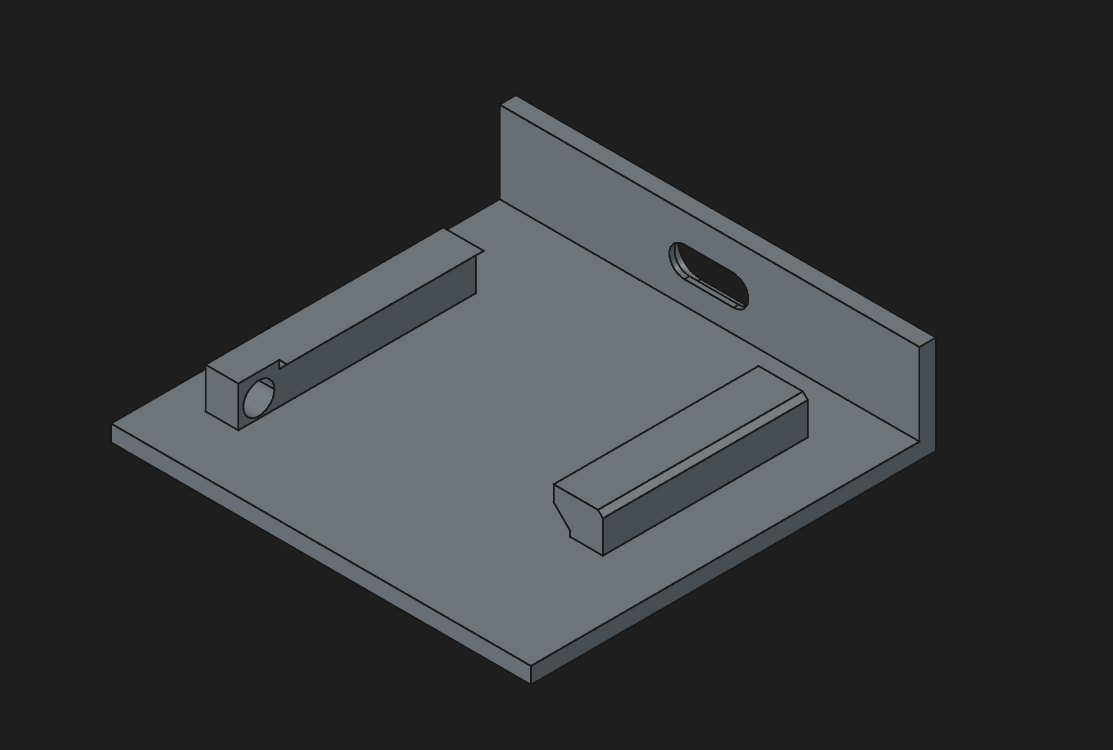

2. マイクロコントローラを前面からマウントにスライドさせます。

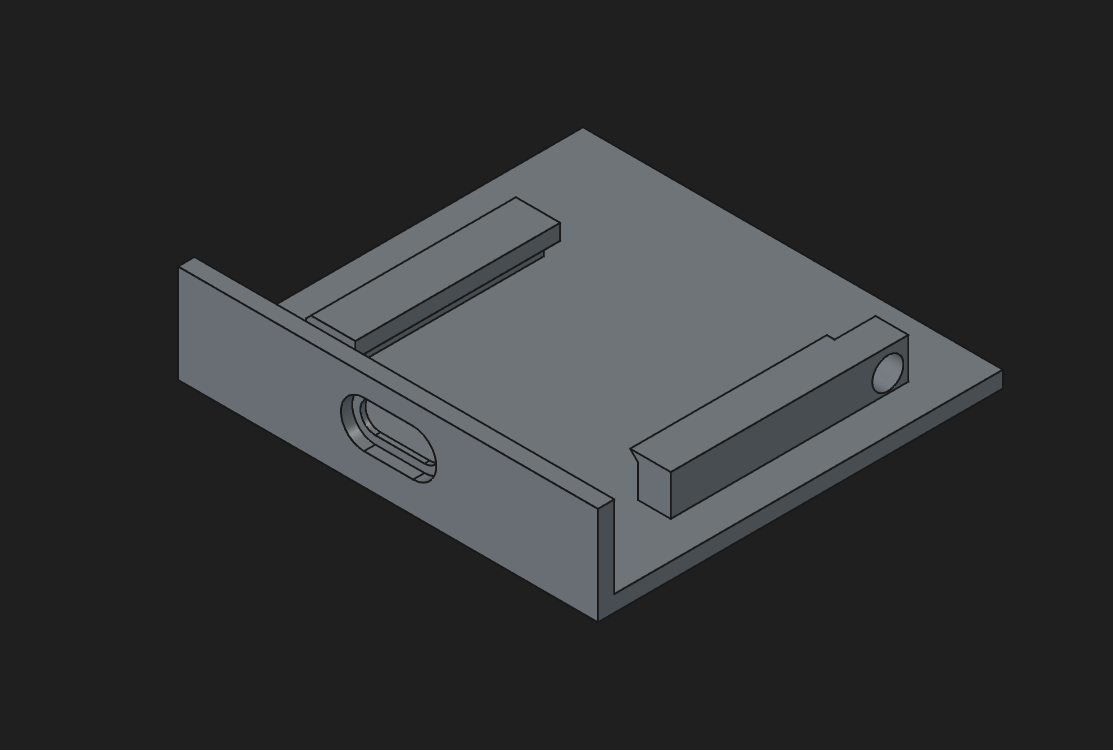

3. マウントをモデルに滑り込ませる。

4. 短いもの(例えば14 mm)を使用してください。M3 くそ。そしてナッツホルダーとソケットを接続するために。

モデリング

マイクロコントローラのマウントをプロジェクトに統合したい場合は、以下の手順に従ってください。

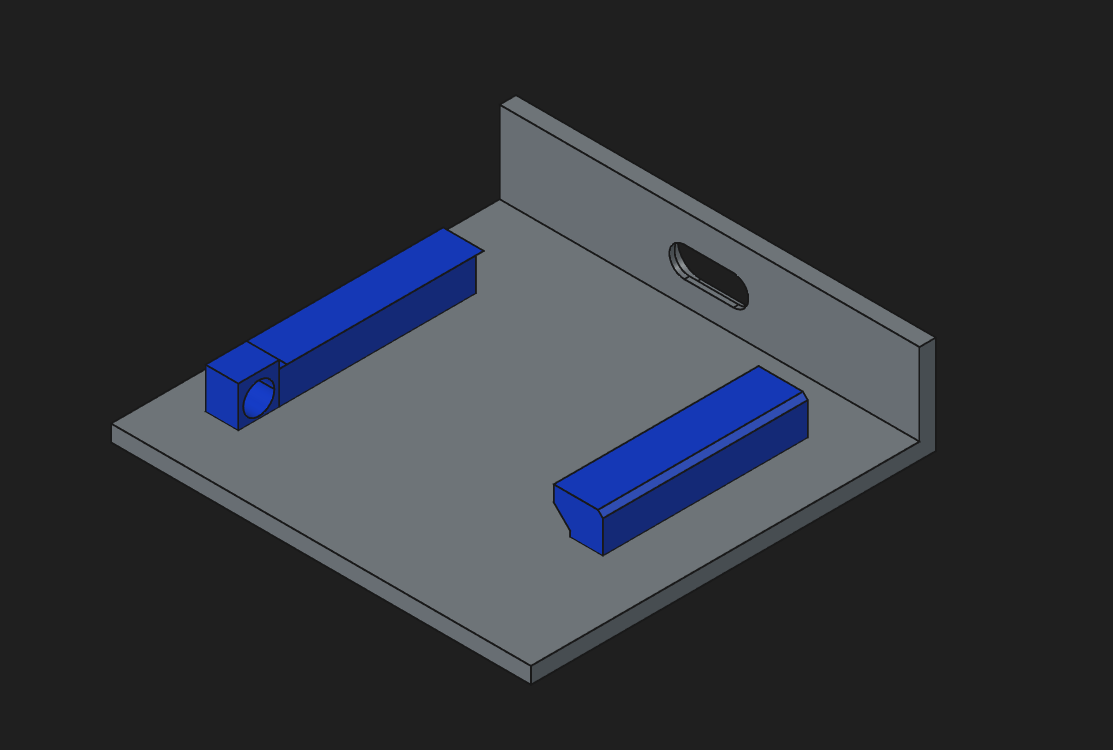

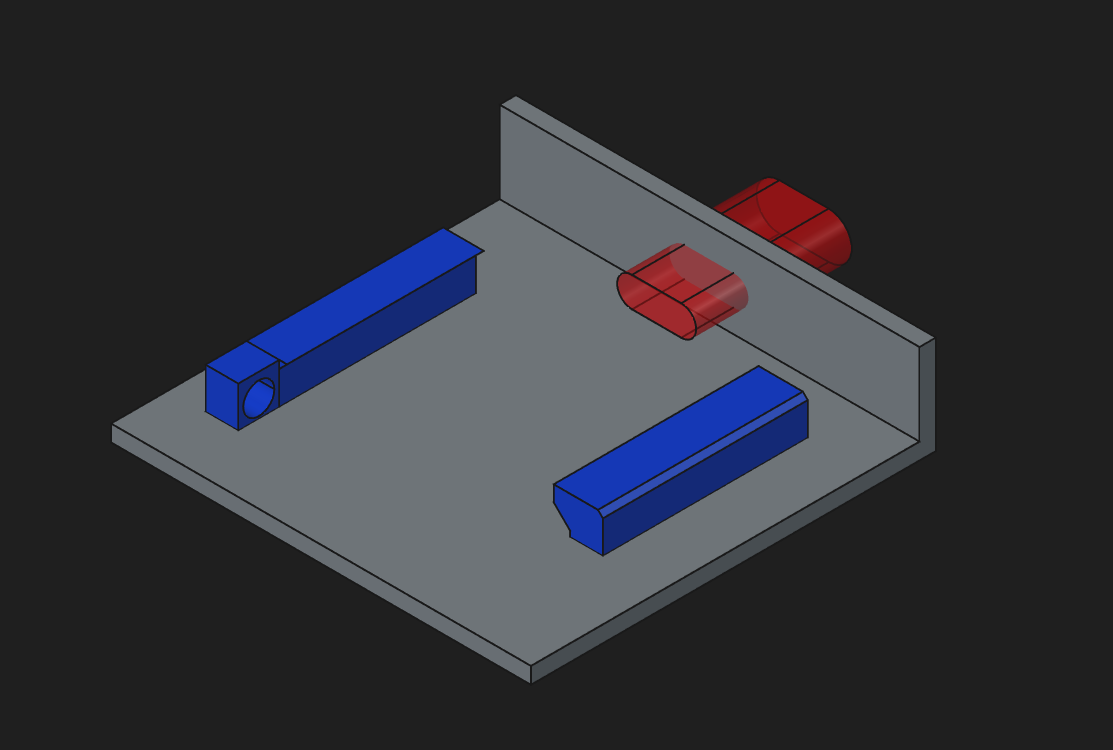

1. インポートそれはsocket.stepお好きなCADソフトウェアにインポートしてください。青で示されたソケットと赤で示されたUSB切り取りが含まれています。

2. ポジションあなたのプロジェクトで希望の場所にソケットとUSBカットアウトを配置します。ソケットは平坦な場所(例えば、底部)に配置する必要がありますが、USBカットアウトは壁に当たるはずです。



3. 引き算する切り取ったUSBボリューム。CADソフトウェアで切り取るボーレアン操作を使用して、切り取ったボリュームを削除します。



4. 組み合わせるあなたのモデルとソケット。ソフトウェアで「フューズ」ブール操作を使用して、ソケットとあなたのモデルを組み合わせます。



5. 完成！



アイデア

このマウントのアイデアは、独創的なものからインスパイアされたのです。「Cygnus」キーボードのマイクロコントローラの取り付け方。モデルはゼロから作成されています。
