まとめ

これは私が作った最初のモデルなので、決して完璧ではありませんが、学生に瞬間的な変化率を説明するための教育ツールとしての役割を果たすはずです。

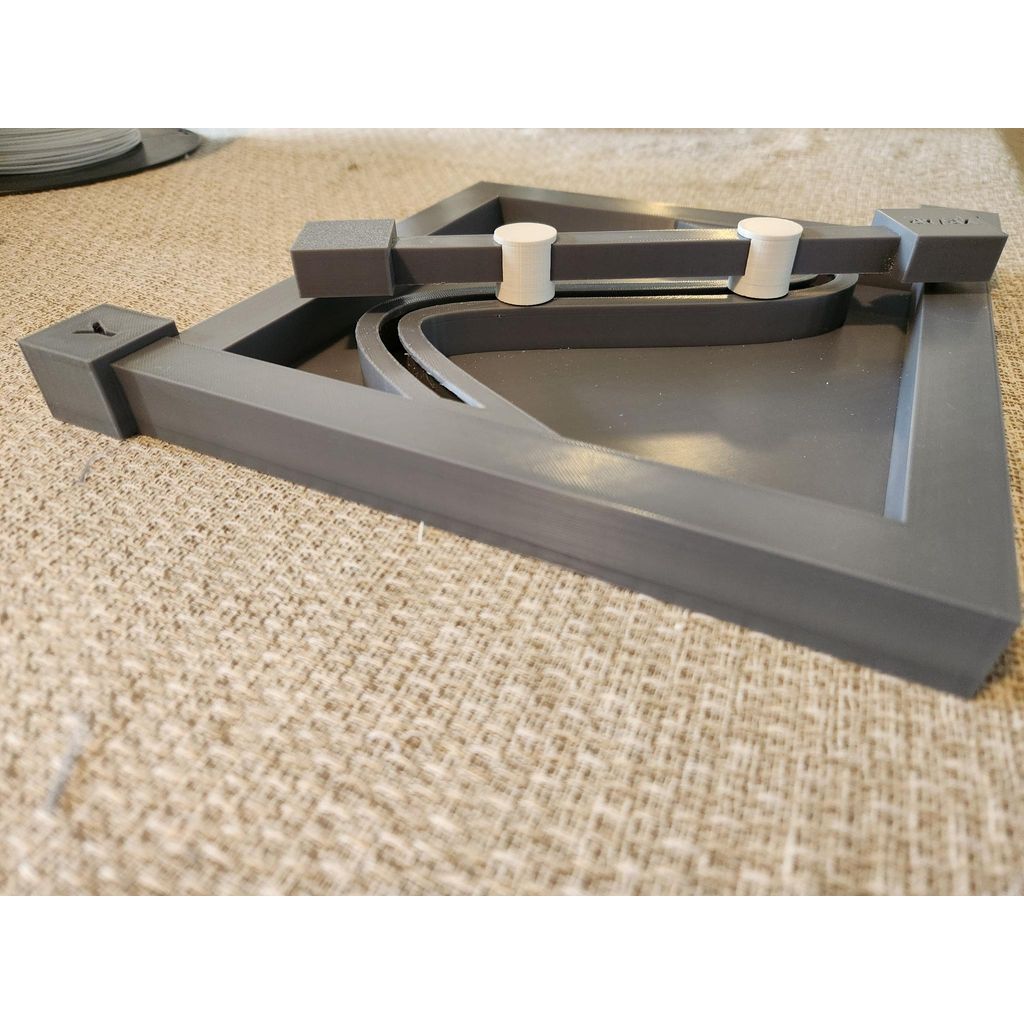

組み立てるには、小さなローラーの底部をメインボディの穴に通し、それから大きなローラーのトップ部を押し込み(必要に応じてスーパーグルーで固定)します。次に、dy/dxの線をローラートップの対応する四角い穴に通します。最後に、線のための四角いキャップをスーパーグルーで線の端に取り付けます。これにより、ローラートップから滑り出るのを防止します。

メインボディはサポートなしで印刷されます(チャネルからサポートを取り除くのは悪夢です)、そのため、デフォルト設定を使用すると少しのスレッドが発生します。しかし、それは簡単に取り除けるので、それは大きな問題ではありません。

当初、この構造は256×256のビルドサーフェスのほぼすべてを占めるように設計されていましたが、私はすべてを95%にスケールダウンしました(ラインとラインキャップを除くと、これらは93%にスケールダウンされています)。たとえラインが93%のスケールで印刷されていても、ローラートップを自由に動かすためには、少しのサンディングが必要になるでしょう。

今回は初稿なので、今後のモデルの提案をお気軽にしてください。また、デザインを変更したい方のために、関連するSTLファイルをすべて含めておきました。
