⭐ 简而言之：

以下是我尝试打造的最小体积18650电池电芯组。18650型锂离子电池的使用寿命约为300至500次循环。因此，对我来说，能够轻松、快速地更换电池电芯，并且无需使用烙铁等工具来进行操作，这一点至关重要。

这个项目的基础是一个我在速卖通上找到的移动电源模块，它有3S(最大65W)、4S(最大100W)和5S(最大100W)三种型号可供选择。文件标签页中提供了这三种型号的不同3D打印版本供用户选择。

这种电池组设计也被用作我另一个项目的组件之一：终极模块化音箱。

免责声明：
我不是电气工程师。使用和实施这个项目需自行承担风险！

功能特性与设计考量：

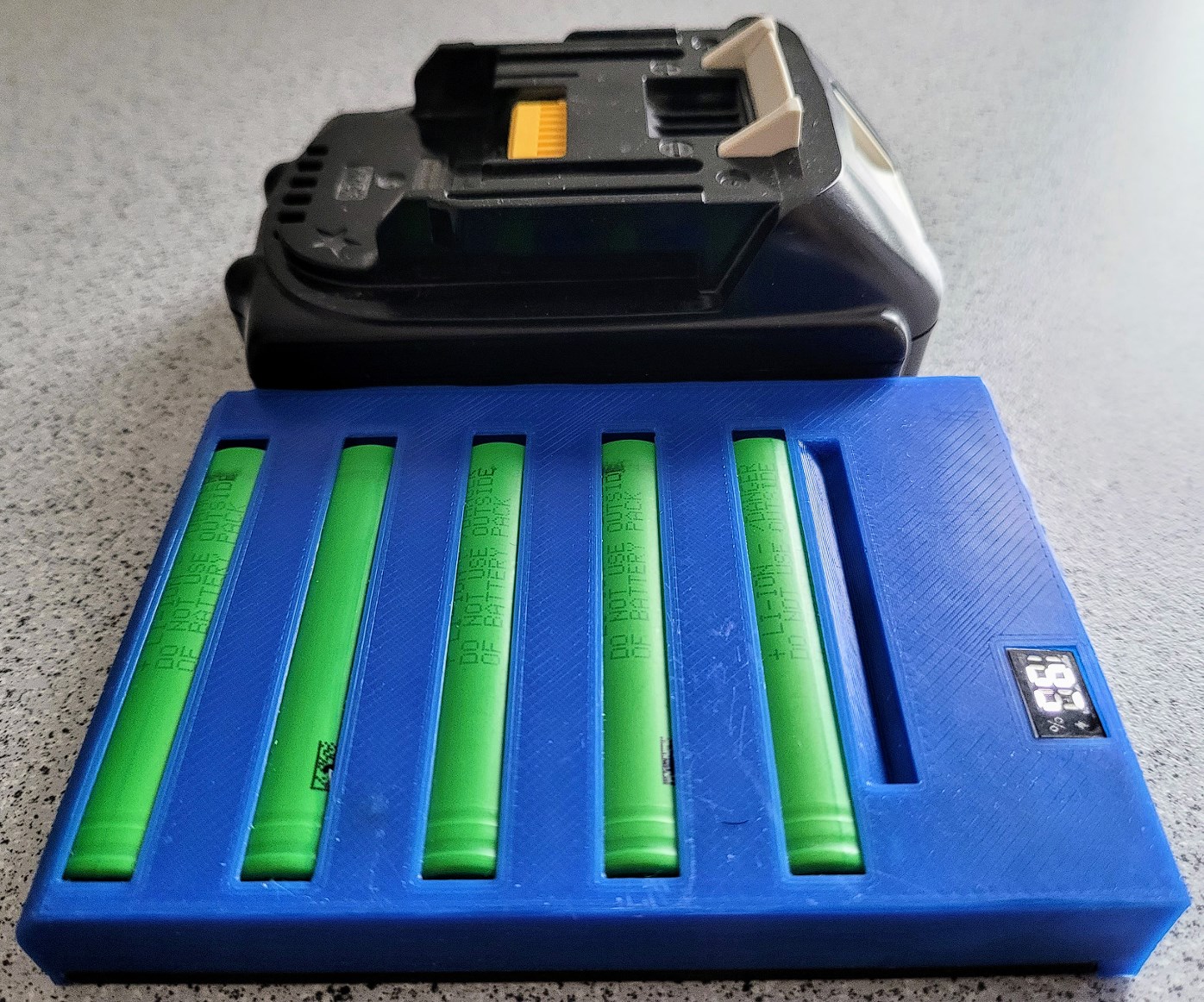

• 占地面积小：大约是标准电动工具电池的一半大小。
• 易于更换的电池单元无需使用任何工具，比如烙铁之类的。
• 充电平衡器确保所有电池都能正常充电。
• 高功率输出能力支持通过USB-C接口进行100W(20V 5A)的充电和放电，适用于智能手机和笔记本电脑。
• 额外的连接选项:
  • 输出接口：2个USB-A接口
  • 输入接口：闪电接口、Micro USB接口、直流电源接口
• 电池电量百分比指示器：显示充电电量。
• 过热保护功能：配备温度探头，增强使用安全性。

⭐零件：

采用3D打印技术制造：(PETG/PLA等材料)

• 机箱(3S、4S或5S版本)
• 电缆保护套(3S、4S或5S版本)
• 封面(3S、4S或5S版本)

注意事项：进行3D打印时，某些区域需要使用支撑材料。

电子产品及杂项商品：

• 双快速充电 6端口微型/Type-C USB移动电源模块 3S 4S 5S PD 65W 100W 21700充电板 DIY USB移动电源 - 速卖通
• 20节/套的替换金属电池弹簧触点板
• 规格足够的电线
• 3至5节18650型锂离子电池，最好具有较高的充电倍率(以避免过热问题)。

• 电烙铁加焊料

⭐组装步骤：

• 接线图

焊接步骤分解：

提示：

• 电池校准：所有正极电池端子应位于左侧，所有负极电池端子应位于右侧。
• 温度探头：使用胶带或其他粘合剂将温度探头固定到位。
• 电缆套管安装最后安装电缆保护套。该保护套专为在更换18650型电池时固定电缆而设计。
• 平衡器电缆连接依次连接平衡电缆：4-3-2-1，随后连接负极电缆，最后连接正极电缆。如果未安装电池，则电缆连接顺序无需严格遵循上述顺序。
• 印刷电路板将 PCB 插入指定插槽时，请确保按钮不会卡住。
• 封面设计：轻轻挤压一下外壳部分，确保盖子能紧密贴合。
• 初始化将所有部件连接好后，插入电池单元，再合上盖子，整个电池组就组装完成了。必须必须连接充电器对电路板进行初始化。每次更换18650电池时，这一步骤都是必不可少的！

⭐性能测试：

总的来说，我认为我达到了自己的目标！这个电池组能为我的旧款惠普笔记本电脑

• 卸货放电过程中未观察到过热现象。
• 支持65瓦快充功能：使用65W充电器时偶尔会出现过热现象。
• 100W充电功率以100W的功率充电时，设备会快速过热。

所有文件均可免费使用，并以STEP文件格式提供。欢迎根据自身需求对其进行二次创作！ 🙂
