这个模组做得真烂。如果你对在iPod零件附近使用烙铁感到不怎么自在的话，那就千万别尝试这么做了。

以下是我尝试设计的iPod背壳替代品，既能实现蓝牙功能，又不影响静音开关的正常使用。虽然设计得不是特别美观，但关键是它能正常工作！

该保护壳设计用于容纳两个通用拨动开关，分别用于锁定功能和蓝牙电源控制。此外，保护壳内还设有一个嵌入式按钮，用于实现设备配对功能。

这种改装基本上是可逆的。尽管需要将多根电线焊接到耳机插孔、按键开关和电池本身，但理论上，只需将电线拆焊，或更换按键开关/耳机插孔组件及电池，就能逆向改装。iPod前部所有组件，包括逻辑板，都不会受到任何影响。

你应该安装这个模组吗？

以下是帮助你决定是否要尝试这个模组的相关信息：

优点

• 蓝牙功能可通过硬件开关来启用或关闭。
• 额外的空间为更大容量的电池和触觉引擎
• 开关功能和耳机插孔将得以保留。
• 这种改装是可逆的。
• 可以定制背面雕刻图案。

缺点

• 用螺丝固定不行；所有组件都是用热熔胶粘上去的。
• 由于没有硬盘驱动器且背面采用金属材质，iPod给人一种非常轻便的感觉。
• 比原来的背部结构要不牢固一些。
• 蓝牙音质会不是能与有线音频的音质相媲美。
• 将各个组件焊接在一起是一项非常精细的工作，可能会耗费大量时间(以我的经验来说，需要三个小时以上)。
• 它远不如……优雅。moonlit.market经典连接套件。

打印设置

可是，我还是想说一句：推荐以100%的填充率、0.2毫米的层高，并搭配标准支撑结构来打印这个模型。
然而，我将其以15%的填充率进行打印，并移除了所有端口处的支撑结构，只保留了连接iPod前后壳的夹片上的支撑部分。如果你对打印机处理小悬垂和桥接结构的能力有信心，还可以省略开关、耳机插孔和30针接口处的支撑结构。

所使用的组件

• 用于锁定的拨动开关(赖歇尔特* //亚马逊)
• 蓝牙模块电源的切换开关(贝瑞基地//亚马逊*)
• 6x6x5毫米按钮开关(贝瑞基地//赖歇尔特//亚马逊*)
• 蓝牙音频发射器(速卖通*)

标有*的组件是我使用过的，其他组件则作为兼容替代品提供。

进一步说明

• 这需要一个闪存模块——我用的是 iFlash Quad 型号的。
• 可以选择不同容量的电池。我用的是2000毫安时的电池。当然，你也可以使用原装电池，但要考虑到蓝牙模块会额外增加电池消耗这一点。
  • 这可能还需要你将电池的排线电缆缠绕在自身上。注意别把电缆弄断了！我的手机就是这样摔坏的

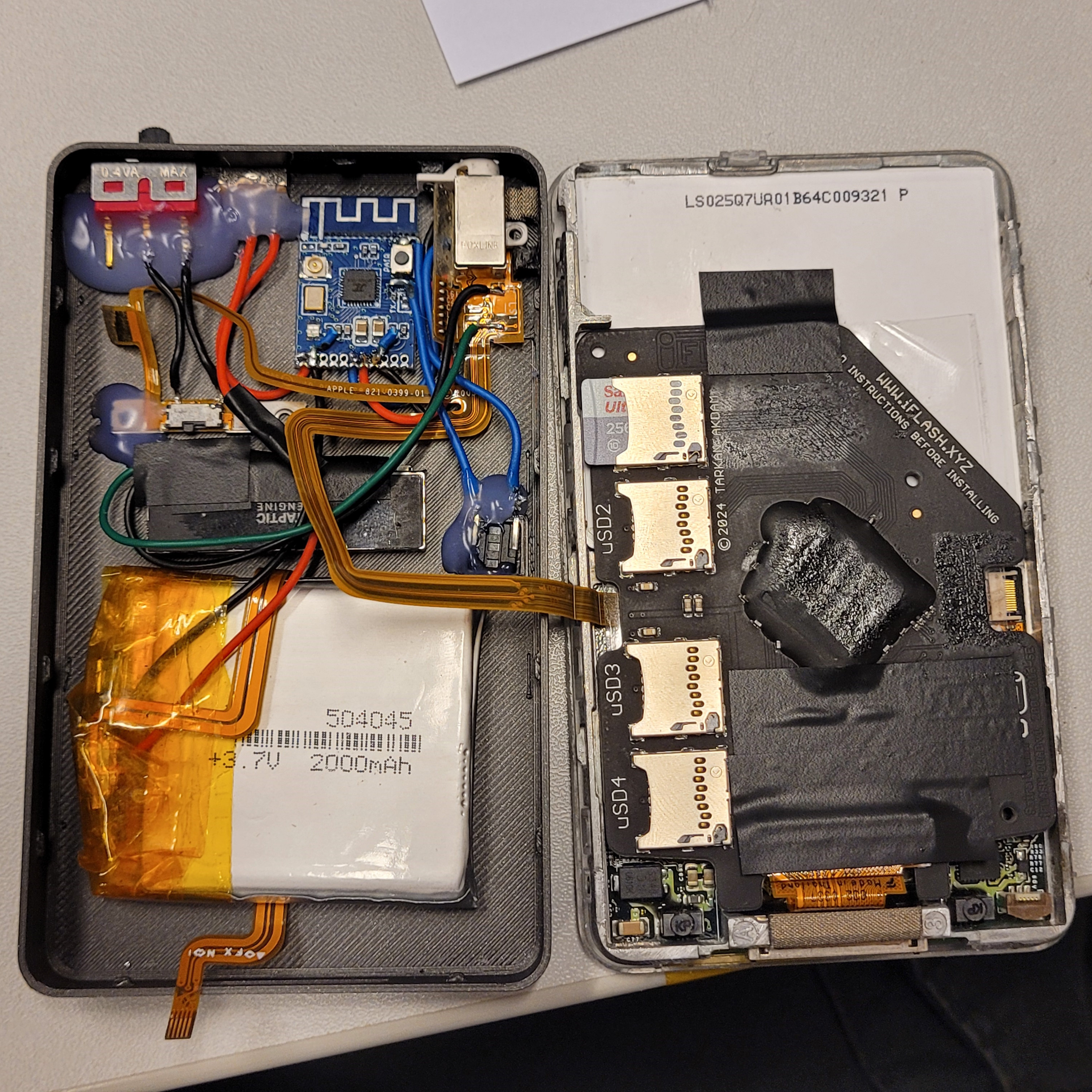

  • 另外，还要确保将电池与蓝牙模块之间的电线正确连接起来。周围电池要放在里面，而不是放在外面！别学我图里那样做。否则，iPod可能就没法正常合盖了。
• 我的蓝牙模块在不播放任何音频时，会向我的耳机输出电磁干扰噪音。不过，在播放音频时，这种噪音基本听不出来。
• 将后盖与前盖连接的卡扣看似小巧脆弱，但其实非常牢固！我甚至成功地多次拆卸并重新安装后盖，卡扣丝毫未受损。不过，由于这些卡扣的坚固性不如原装保护壳中的金属卡扣，一旦手机掉落，后盖就更容易松动脱落了。
• 请保持原有的锁定开关处于解锁状态(朝向排线电缆，而非背离电缆)。否则，iPod 将被永久锁定，您安装的拨动开关将无法发挥任何作用。
• 若要制作定制雕刻图案，我建议将图案以0.4毫米的深度(分两层)嵌入背面，并使用两种不同的颜色。请务必将雕刻件上的支撑材料去除！通常来说，这一步并非必要。
• 另外，如果你使用的是透明面板，当蓝牙模块按照照片中的方式安装时，其LED灯光会透过LCD屏幕上方的顶部夹子发出微弱的光芒，这样一来就无需额外添加状态指示灯了。
• 请查看最后一张图片，了解如何连接各组件的基本示意图。查看Parts Plus Pods的视频，时间点在4分45秒处关于耳机插孔的布线部分。你不需要那个连接在耳机插孔底部的塑料部件。
• 与 Parts Plus Pods 不同的是，我偏离了原计划。保持开关的布线连接：将电线分别连接到最左边和最右边的引脚，而不是中间的引脚。与视频中展示的不同，请勿剪断保持开关上的排线。他们之所以这么做，是因为他们将保持开关用作蓝牙切换开关；我们有专门的切换开关用于此目的，因此，我们需要保留保持开关组件。

鸣谢

迪安尼克斯原装iPod的背面替换件为我设计这款背面保护套提供了基础。如果没有它，我肯定会为搞清楚尺寸和卡扣的间距而抓狂的。

零件加装套件关于如何为iPod添加蓝牙功能的视频对我的改装项目至关重要。我建议在尝试进行此类改装之前，先完整观看整个视频。视频中提供了许多实用建议，能帮助你更好地完成改装工作。
