Мои новые моторизованные жалюзи поставляются с простым радиоуправлением. Вы должны вручную нажимать кнопки, чтобы закрыть или открыть их.

Жалюзи очень полезны для предотвращения распространения тепла внутри дома летом. Я искал решение, чтобы автоматически закрывать их при повышении температуры. И я придумал это не очень технологичное, но очень удовлетворительное решение: устройство, которое физически нажимает на кнопки, когда это необходимо.

Я не ожидаю, что кто-то сможет повторно использовать мой проект в том виде, в котором он есть, поскольку он был разработан специально для моего пульта. Но я надеюсь, что он сможет вдохновить некоторых из вас :)

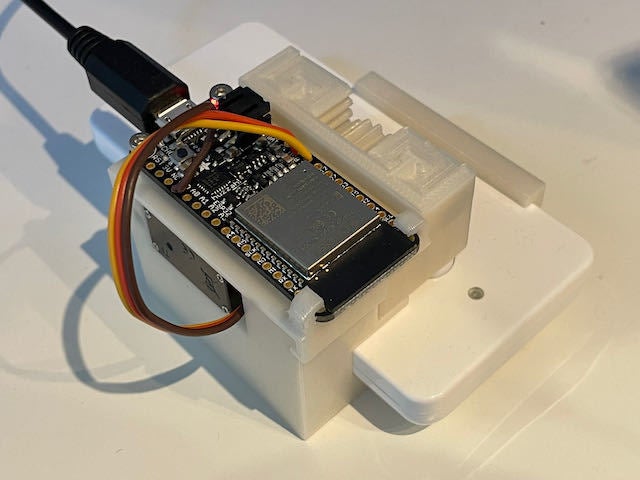

Что внутри?

• НОАК.
• Один сервопривод MG90.
• один внешний адаптер питания USB 5V.
• Четыре магнита размером 5х1 мм.

• Одна плата Adafruit ESP32 Feather и три провода.

  Как это работает?

  Механическая схема.

---

Сервопривод интегрирован в корпус сервобокса. Он заставляет центральную шестерню кратковременно поворачиваться на 60 градусов влево или вправо от нейтрального положения 90° и сразу же возвращаться на место.

Когда центральное зубчатое колесо вращается, оно прижимает один из двух "толкателей", чтобы нажать на кнопки пульта. Магниты встроены и приклеены в рамке и толкателях так, что когда центральное зубчатое колесо возвращается в своё нейтральное положение, толкатели остаются поднятыми и не возвращаются обратно на кнопки.

Таким образом, толкатели всегда находятся в своём верхнем положении, готовые к толканию, потому что они притягиваются и соединяются с рамкой; они лишь временно отделяются от своего братского магнита, когда их толкают вниз.

Автоматизация.

Я использую платформу io.adafruit и IFTTT.

Программа Arduino на плате ESP32 подключается к платформе io.adafruit. Она постоянно ожидает значение '0', чтобы нажать кнопку 'закрыть жалюзи', или значение '1', чтобы нажать кнопку 'открыть жалюзи' на пульте дистанционного управления.

Я использую три персонализированных приложения IFTTT:

• Каждый раз, когда солнце встает дома, отправляйте '1' в мою программу io.adafruit (это запускает нажатие на кнопку 'открыть жалюзи' на моём устройстве).
• Каждый раз, когда солнце садится дома, отправляйте '0' в мою программу (вы поняли это).

• Каждый раз, когда температура в моём саду превышает 25 градусов Цельсия, отправляйте "0" в мою программу (таким образом я уверен, что жалюзи закрыты до того, как окна начнут работать как печь).

  Это работает?

  Да. Как по мановению волшебной палочки. Не мог быть счастливее.

  Настройки печати.

Марка принтера:

Prusa.

Принтер:

Сплавные плоты:

Нет.

Поддерживает:

Резолюция:

200.

Заполнение:

Филамент:
Прусамент ПЛА слоновой кости белого цвета.

Примечания:

Категория: Электроника.
