Resumen

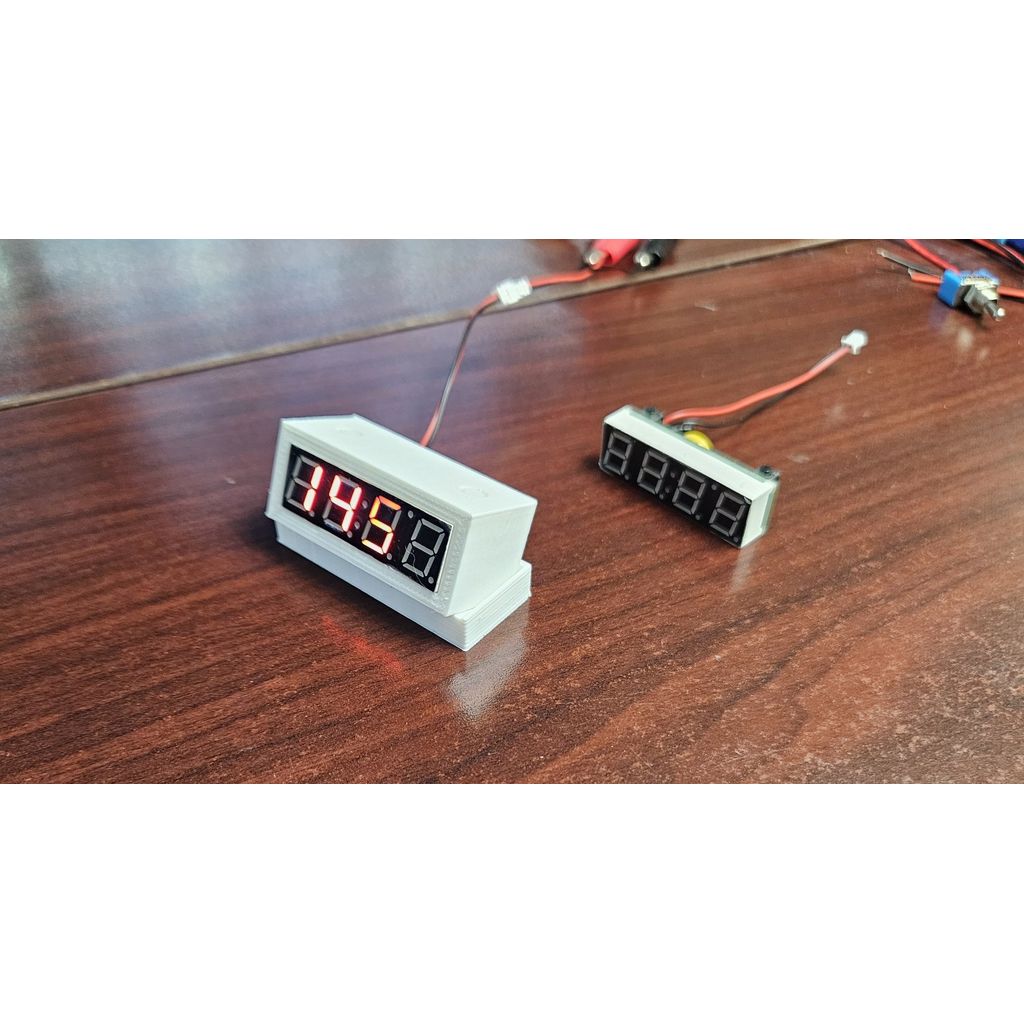

Diseñé esta pequeña caja para albergar un módulo de reloj digital DS3231SN.

La pantalla LED mide 40,3 x 12,7 mm.
La placa de circuito verde debajo de la pantalla LED mide 40,5 x 13 mm.

Hice 3 versiones.
Una carcasa de módulo independiente.
Un módulo de alojamiento con un interruptor de palanca.
Un módulo de alojamiento con un interruptor con un canal de montaje para que pueda colgarlo en el borde superior de un cajón. Utilicé un interruptor diferente en la imagen.

Agregué un borde de 0,25 a la abertura para el interruptor de palanca. Y agregué un huevo de Pascua. En la parte superior del borde de 0,25, dentro de la cavidad del interruptor de palanca, hay 2 pequeños botones que encajarán en los 2 orificios que se alinean con los 2 interruptores de botón en el módulo de reloj digital. Recorte después de la impresión. En la carcasa independiente, están en el extremo un

Recorta los 2 botones. Utilicé un par de cortadores de corte diagonal a ras. Luego usé pinzas para introducir los 2 botones en los 2 orificios y mantuve la unidad hacia abajo mientras deslizaba el módulo. Es complicado y tienes que ser un poco hábil porque es un ajuste apretado. Después de que el módulo esté en su lugar, mantendrá los 2 pequeños botones en su sitio.

Es un ajuste apretado, pero el módulo se caerá si lo tocas boca abajo. Para tu ensamblaje final, es posible que desees agregar una gota de silicona o una gota de súper pegamento para mantener el módulo en su lugar.

También hice un soporte y un montaje en riel DIN. El soporte es para la caja más corta sin interruptor. El montaje en riel DIN es para la caja más larga con el interruptor. Incorporé un inserto de tuerca de latón de 3 mm en el montaje en riel DIN. Utilicé un tornillo de 3X6 mm para atornillarlos juntos.

Qué agradable será abrir un panel de la máquina y encontrar un reloj digital de 24 horas dentro. Añadí el interruptor porque supongo que las puertas están cerradas aproximadamente el 99% del tiempo.

Imprimido en PLA. Capa 0.2, 20% de relleno.
