Это карманный пульт с тонким корпусом, вдохновлённый официальным чехлом Teenage Engineering CA-X, предназначенный для карманных пультов серии Teenage Engineering с цифровыми клавишами.

Я искал тонкий корпус для своего карманного устройства на таких сайтах, как Printables и Thingiverse, но все найденные мною корпуса были слишком тяжелыми. Поэтому я начал моделировать его с нуля в Fusion 360, используя систему с несколькими материалами

Печать разделена на три части: верхнюю, нижнюю и крышку батареи. В верхней части корпуса есть моделируемые опоры и опорный интерфейсный слой. Опорный интерфейсный слой должен быть напечатан на опорном материале

Если вы используете мой 3MF-файл для печати, вам нужно осторожно сначала освободить кнопку, а затем отсоединить другие опоры. Я использовал зубочистку, чтобы аккуратно отсоединить кнопку от опорной поверхности, одновременно прижимая другие части кнопки пальцем. Кнопка соединена с основным верхним корпусом с помощью то

Если вы настраиваете печать с нуля, убедитесь, что используете опорный материал для подложного слоя (в программе слайсинга он будет отображаться как "PETG

Фактическая опора должна быть установлена с однослойным краем, двухслойным верхним и нижним слоями и заполняемостью 4%. Я использовал выровненный прямоугольный узор.

Вы можете настроить рисунок на верхней поверхности, чтобы получить различный "внешний вид" чехла. Мне очень нравится рисунок кривой Хилберта, но он закрывает логотип оператора на верхней части. В итоге я выбрал спираль с восьмиконечной звездой, и, на мой взгляд, она выглядит просто великолепно!

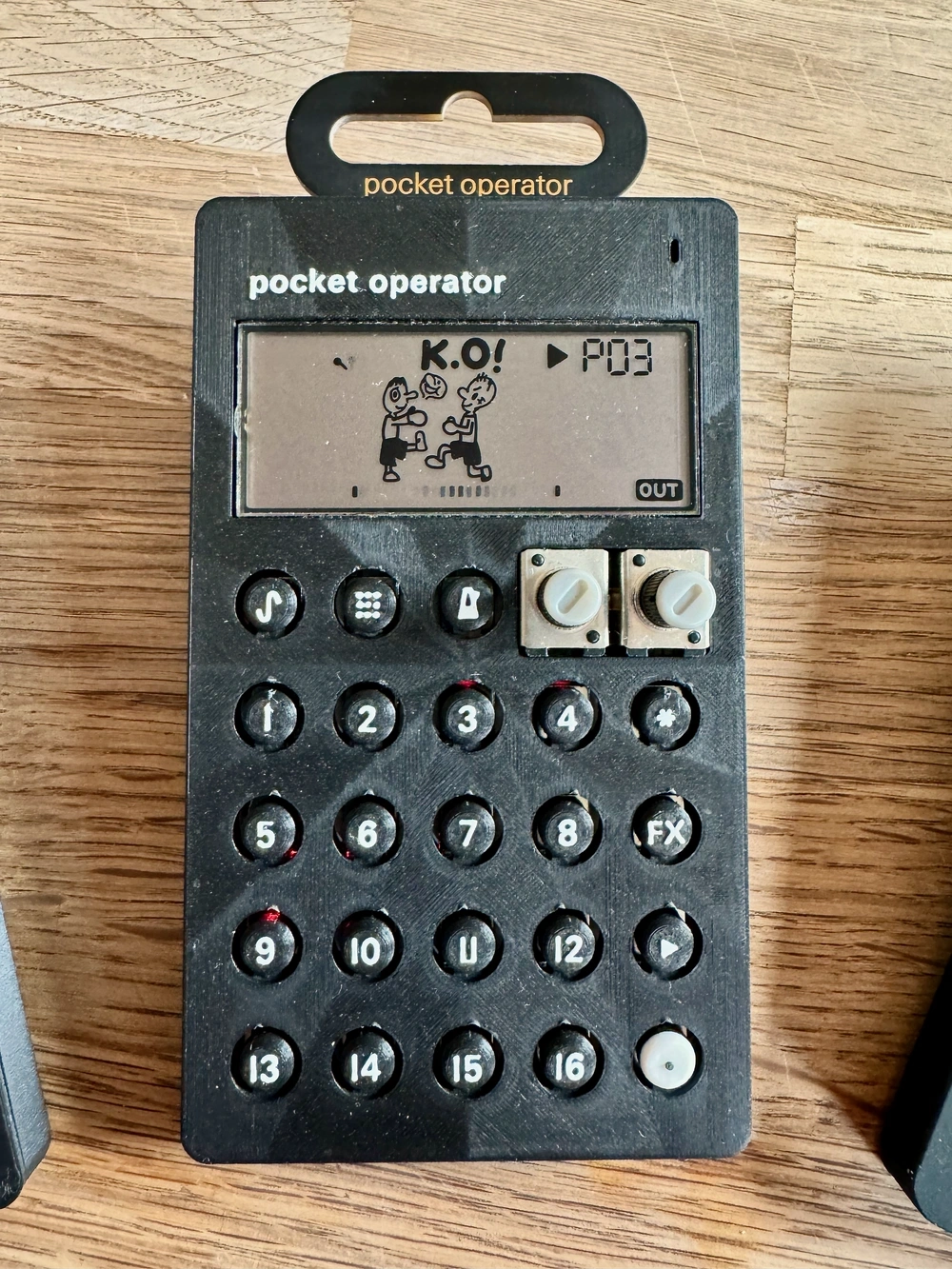

Выберите цвет, который вам нравится, для логотипа PO, текста на кнопках и крышки кнопки записи. Я просто скопировал цвета официального чехла, потому что у меня уже был такой. Теперь все мои PO выглядят очень похоже, см. фотографии.

Нижняя оболочка - это простая печать, я использовал древовидные опоры для печати её на печатной платеНижняя часть корпуса будет соединена с верхней частью корпуса. Возможно, вам потребуется немного согнуть её по бокам, чтобы просунуть разъём 1/8 дюйма для карманного устройства через нижнюю часть корпуса.

Крышка батареи напечатана из материала TPU, поэтому она гибкая и ее можно снять для замены батареи. Она плотно прилегает и не отсоединяется.

Я также приложил файлы Fusion 360 на случай, если вы захотите самостоятельно отредактировать дизайн

Расскажите мне в комментариях, как всё проходит - очень хотелось бы увидеть ваши фотографии!
