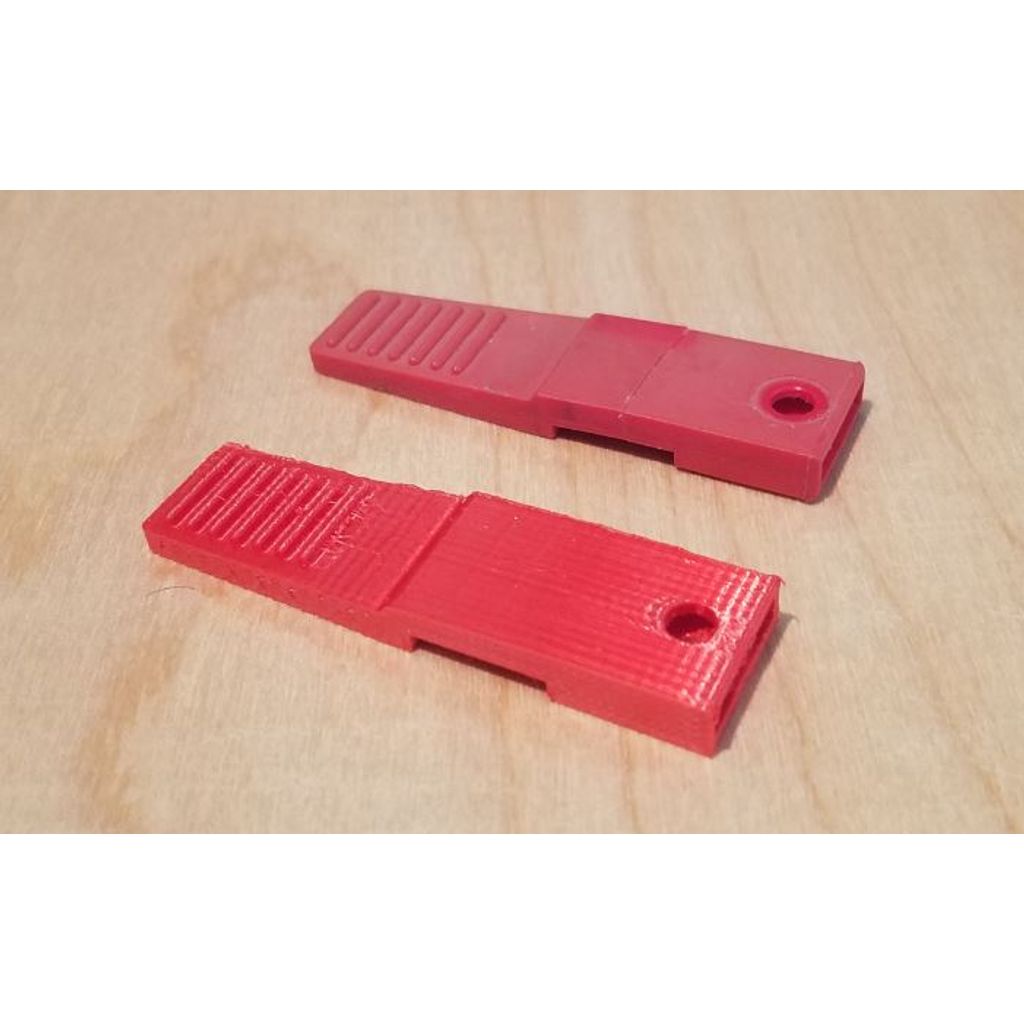

これは、ロックウッド・ミニ・ライトトラベルトレーラーの出口/避難用窓のラッチです。年数や偶然の衝突により、元のラッチが壊れてしまいました。

既存のリベットを0.201インチのドリルで削る必要があります。

注意：このモデルはメトリック単位(mm)で表示されています。アプリケーションに合わせて適切なスケールで表示してください。

更新：2022年4月7日：私の初期モデルのユニットが間違って設定されていました。そのバージョンをダウンロードした場合は、25.4倍に縮小する必要があります(全体的な値は69.4×19.3×6.8)。

V2は正確な単位に更新され、(私の使用のために印刷した後)、金属棒の開口部の幅が減らされ、余分な左右の動きを取り除くようになりました。

ロボ3D

R1 ABS + PLA モデル

問題ないです

はい

いいよ

100%

これは側面に印刷されていたので、私はラフトとサポートを使用することを選択しました。私はPLA素材で印刷しましたが、リベットを取り付けるときに割れを防ぐためにABSやPETGをお勧めします。

私は、リベットの設定を容易にするために、窓枠からラッチアセンブリ全体を取り外すことをお勧めします。

私はこのリベットを使いました。https://www.mcmaster.com/rivets/rivet-type~hollow/diameter~3-16/head-diameter~3-8/head-height~0-047/for-material-thickness~0-253-0-272/

注意すべきことは1つあります。リベットの頭部と反転した端部は、窓枠の開口部に通過しなければなりません。
