这是我设计的 IV18 VFD 时钟的第二个版本：https://www.thingiverse.com/thing:3037333

这一次我选择了最简约的设计。我的目标是打造一个几乎悬浮在空中的时钟：钟体刚好位于木质底座的上方。

完整的讲解视频请点击此处观看：https://youtu.be/8nM7E6NAlVk

为了制作一个“浮动管道”，我不得不使用上了上漆的电线(就是变压器线圈里那种)。变频驱动器管道里有19根电线，每根都能装进6毫米的黄铜管道里。然后，这个黄铜管道又与一个铜管端头相连，用于封闭18毫米的铜管道。

这些管道我给它们镀了镍，这样它们就能有漂亮的光泽表面了。

底座采用数控铣削工艺加工成18毫米厚的块状物。
欲了解更多详情，请观看相关视频。

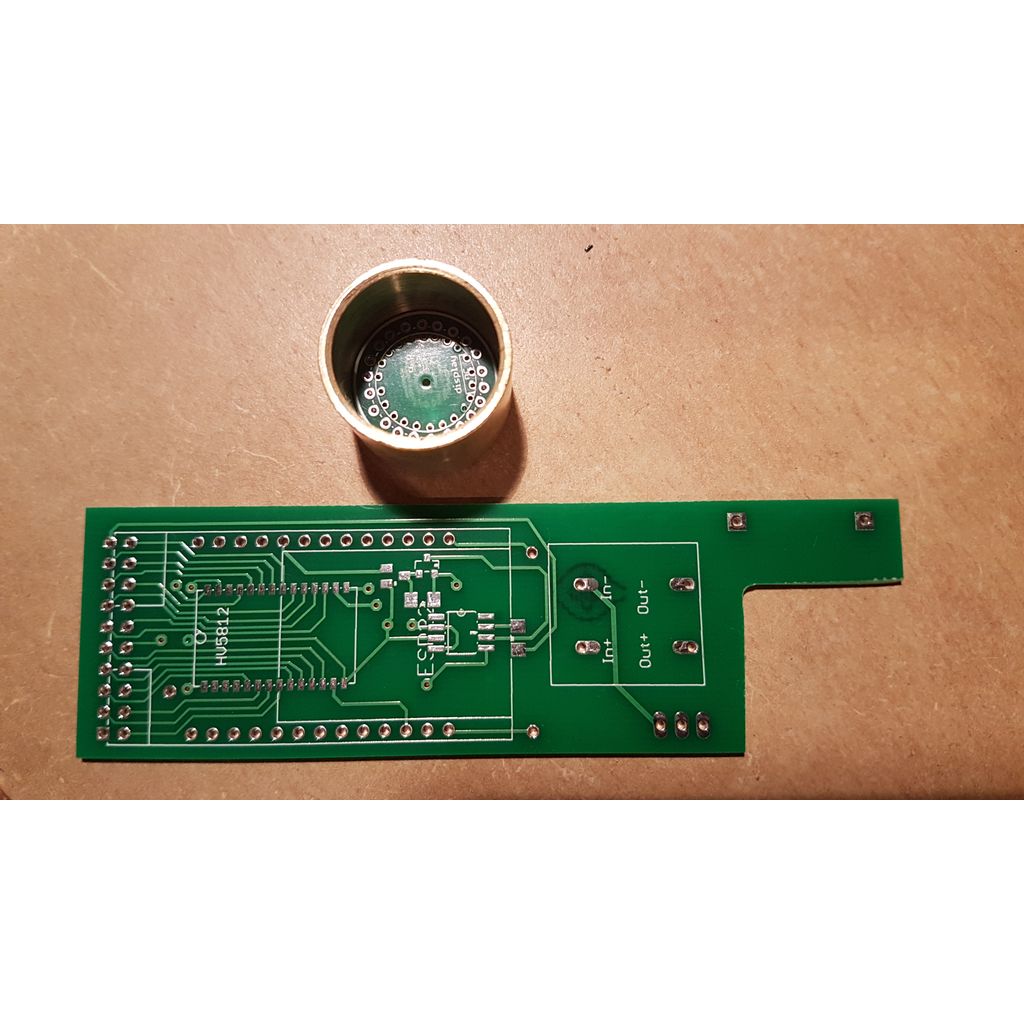

设计了一块印刷电路板
电子元件部分相当简单：

• 用于将 5V 电压提升至 24V 的升压转换器：搜索 MT3608 DC-DC 升压转换器增强模块。
• ESP32 LOLIN Lite 开发板
• MAX6921：https://datasheets.maximintegrated.com/en/ds/MAX6921-MAX6931.pdf
• TSC428双MOSFET驱动器：https://www.maximintegrated.com/en/products/power/mosfet-drivers-controllers/TSC428.html
• RCWL 微波雷达传感器：https://github.com/jdesbonnet/RCWL-0516
