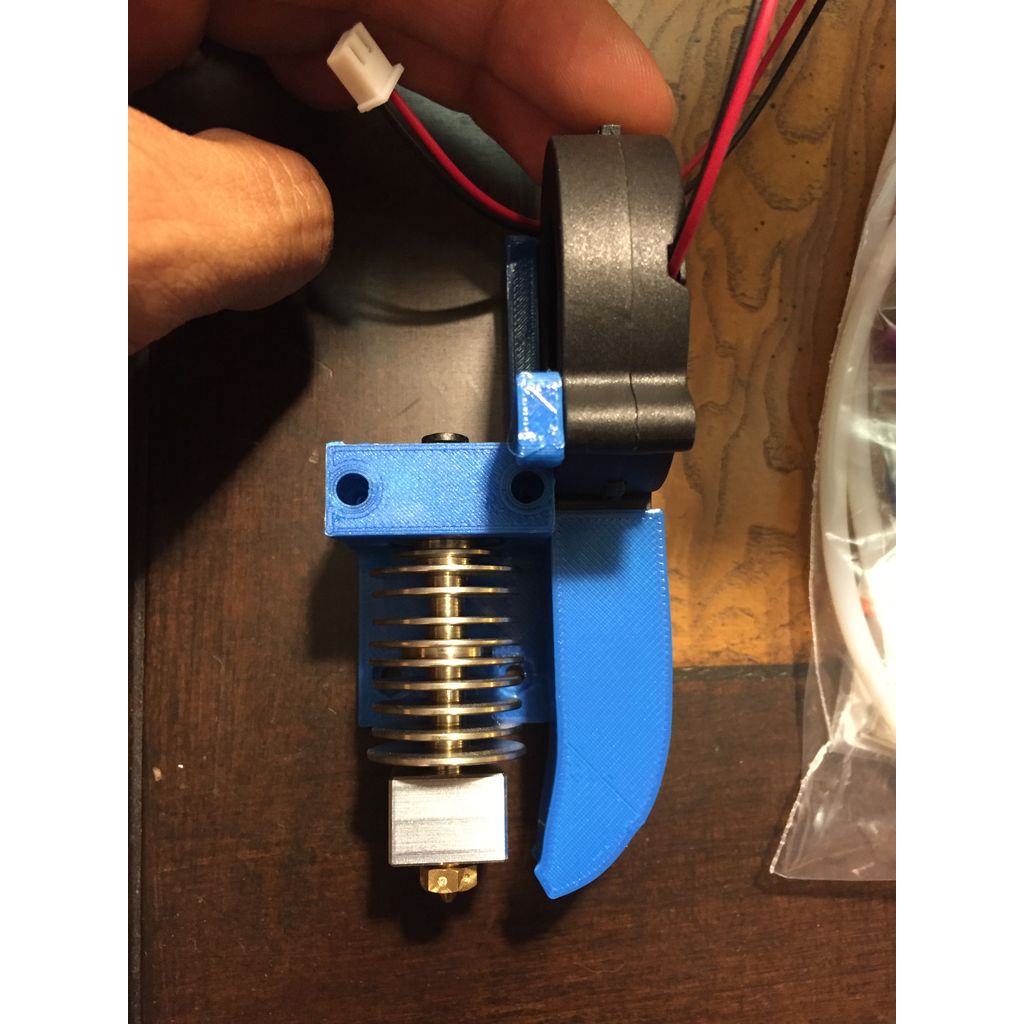

私はSelect Miniプリンタに新しいE3Dを組み込みたいと思っていました。冷却用の別個のファンが欲しかったのですが、これは切り離せるもので、性能的にはラジアルタイプが良いと思っていました。また、ホットエンドマウントキャリッジに取り付けたいと思っていたのですが、見たものには満足できませんでした。

これは進行中の作業であり、測定値に基づいて設計を行っています。まだ印刷してテストはしていません。

E3Dにはその側に熱電対とサーモメーターがあるので、私は左側に小さなフックを置いて、ケーブルをジップタイで固定しました。

2016年8月30日更新：

サポート付きで初めて印刷したもの：

1. サポーターは倒すのが超面倒だ。
2. その過程で、私はサポートを取り外すために設計よりもエンドノズルを開けすぎてしまいました。また、冷却通気孔の内部はサポートの隆起部分によって滑らかではなくなっています。どうしたらいいかわかりません(サポートの作り方や向きを変えたらいいのか？)。
3. E3Dはクランプに超きつくて、本来の意図どおりに閉まらないので、そのエッジにチャンファーを追加するか、少し開けておく必要があります(TODO)。
4. ノズルはもう少し長くするといいかもしれない。1～2 mmくらいかな(TODO)
5. ラジアルファンは完璧にフィットしています。

2016年9月2日更新

1. 通気孔を再設計して内部にフィレットを設けました。これらは空気の流れを制限しないことを願っています。私の目的は、内部にサポートを使用せずに印刷できるようにすることでした。(現在テスト中)
2. 私には、内部的に手動でサポートを追加するためのバックアップデザインがあります。
3. e3dマウントの密着性を修正しました。
4. ノズルを1 mm下に移動させた。
5. 私がテストしているw_supportsファイルを追加しました。そうすれば、Curaで生成されたサポートなしで印刷できるようになります。

2016年9月4日更新

問題なく印刷できました。ホットエンド用のクランプは、より多くのスペースを与えた後でも、まだ超きつくています。ノズルを下に移動し、手作りのサポートバージョンを印刷しました。唯一の違いは、左側にあるジップタイで固定するための小さなリップにサポートがなかったことですが、それでも問題なく動作します。

モノプライス セレクト ミニ

いや

いや

0.2 mm

75

ラフトやブリムを選ばないこともできますが、私は最大限の接着力が欲しかったのです。

私はブリムで印刷しました。これはビルドサーフェスに対して最高の解像度を実現しました。
