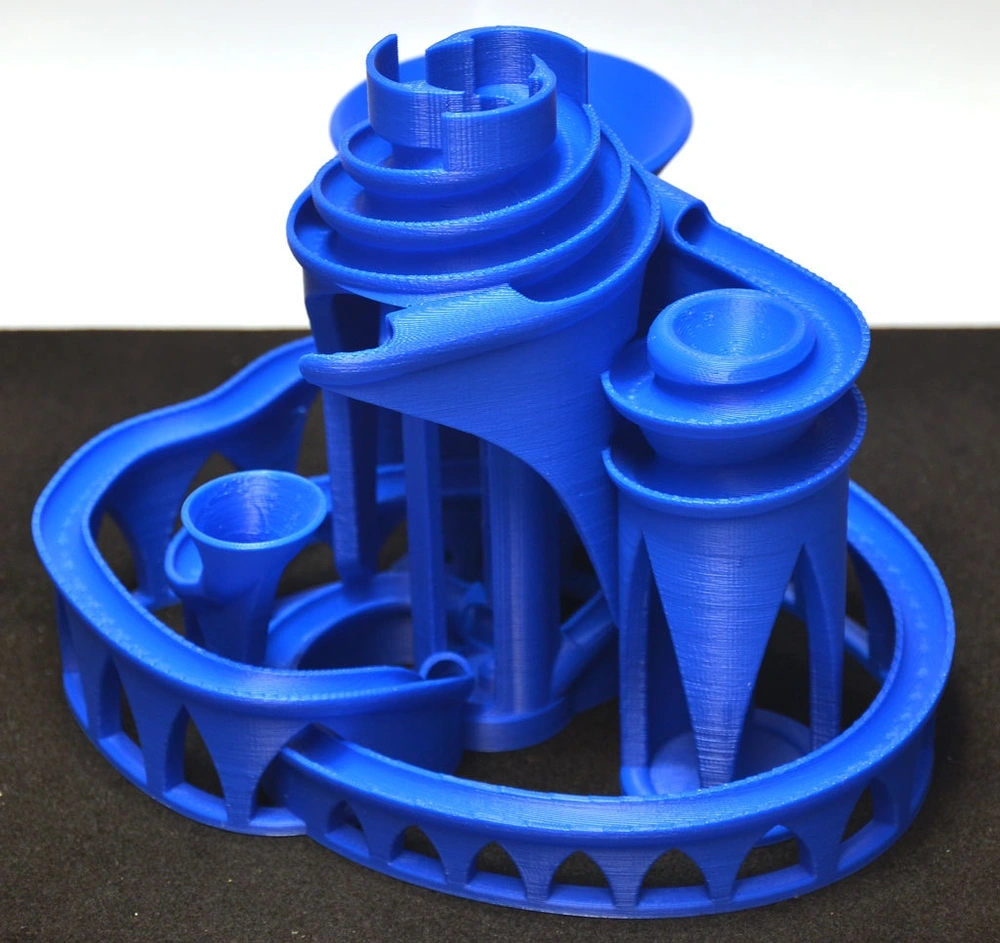

Il s'agit d'un flipper équipé d'un ascenseur qui peut soulever trois
Cette machine a été conçue pour utiliser des billes d'acier de 8 mm de diamètre. Si votre imprimante est bien réglée, la machine peut imprimer complètement sans avoir besoin de supports. Les billes de 8 mm fonctionnent également très bien, mais j'ai également inclus une bille imprimable pour une utilisation ultérieure. L'avantage des billes imprimées est que vous pouvez en imprimer plusieurs de différentes couleurs, ce qui donne un aspect très cool lorsque la machine est en fonction
La quantité totale de plastique nécessaire pour imprimer ce modèle est d'environ 300 grammes.
Réglages d'impression.
Le socle :
Aucun.
Support :
Aucun.
Résolution :
Arbitrairement.
Taux de remplissage :
15 %
Remarque :
Ces réglages s'appliquent au corps de la machine, aux vis et aux couvercles.
Instructions d'utilisation
Étape 1
Tout d'abord, imprimez le corps de la machine. Comme il s'agit d'un objet de grande taille, le temps d'impression sera assez long. J'ai utilisé le logiciel S3D pour le découper, avec une épaisseur de couche de 0,25 mm, un taux de remplissage de 15 % et une vitesse d'impression de 50 mm/s sur la Duplicator i3. Le temps d'impression du corps de la machine uniquement a dépassé les 19
Les fichiers dont le suffixe est « lower_poly » peuvent être adaptés aux logiciels qui refusent de lire les fichiers originaux, car ils contiennent moins de polygones. Je n'ai jamais imprimé ce fichier moi-même, mais je pense que ça devrait fonctionner. Cependant, les résultats peuvent varier d'une personne à l'autre.Étape 2
Imprimez les vis, les couvercles et les enrouleurs, qui peuvent être imprimés en même temps. Cependant, si votre plateau d'impression se déplace latéralement, il est recommandé de placer les vis au centre du plateau. Les vis sont des modèles d'impression de grande taille qui entrent en contact avec une petite surface du plateau, il est donc important de s'assurer que le modèle adhère bien au plateau. J'utilise des bâtons de colle pour imprimer
Il pourrait être nécessaire d'ajouter un peu de support sous la rainure du bobineur, mais je n'ai pas imprimé de supports. Il me suffit d'enlever un peu de filament à l'intérieur de la rainure, mais c'est un phénomène normal.
Étape 3
Si vous n'avez pas de billes d'acier de la bonne taille, vous pouvez essayer d'imprimer quelques billes de marbre. Assurez-vous d'imprimer avec un taux de remplissage de 100 % et une résolution très fine
J'ai réalisé une courte vidéo montrant comment assembler et utiliser cette machine. La qualité de la vidéo n'est pas très bonne, il s'agit juste d'un simple tournage pour montrer que la machine fonctionne plutôt bien.
