Ce cas est basé sur le cas AjSTer a Mister pour le clavier A-JAZZ AK33 par Yurif74.https://www.thingiverse.com/thing:4721208

J'ai conçu le boîtier de manière à ce que tous les câbles principaux puissent être branchés à l'arrière du boîtier, avec la majorité des ports USB situés sur le côté droit pour un accès facile.

J'ai également ajouté un interrupteur sur le côté pour l'allumer. Pour que cela fonctionne, j'ai dû souder des fils sur le de10 nano et les connecter à une prise DC externe située à l'arrière du boîtier, via l'interrupteur. Cet interrupteur alimente également la carte USB Mister. Notez que la prise d'alimentation du de10 nano est bloquée par le boîtier.

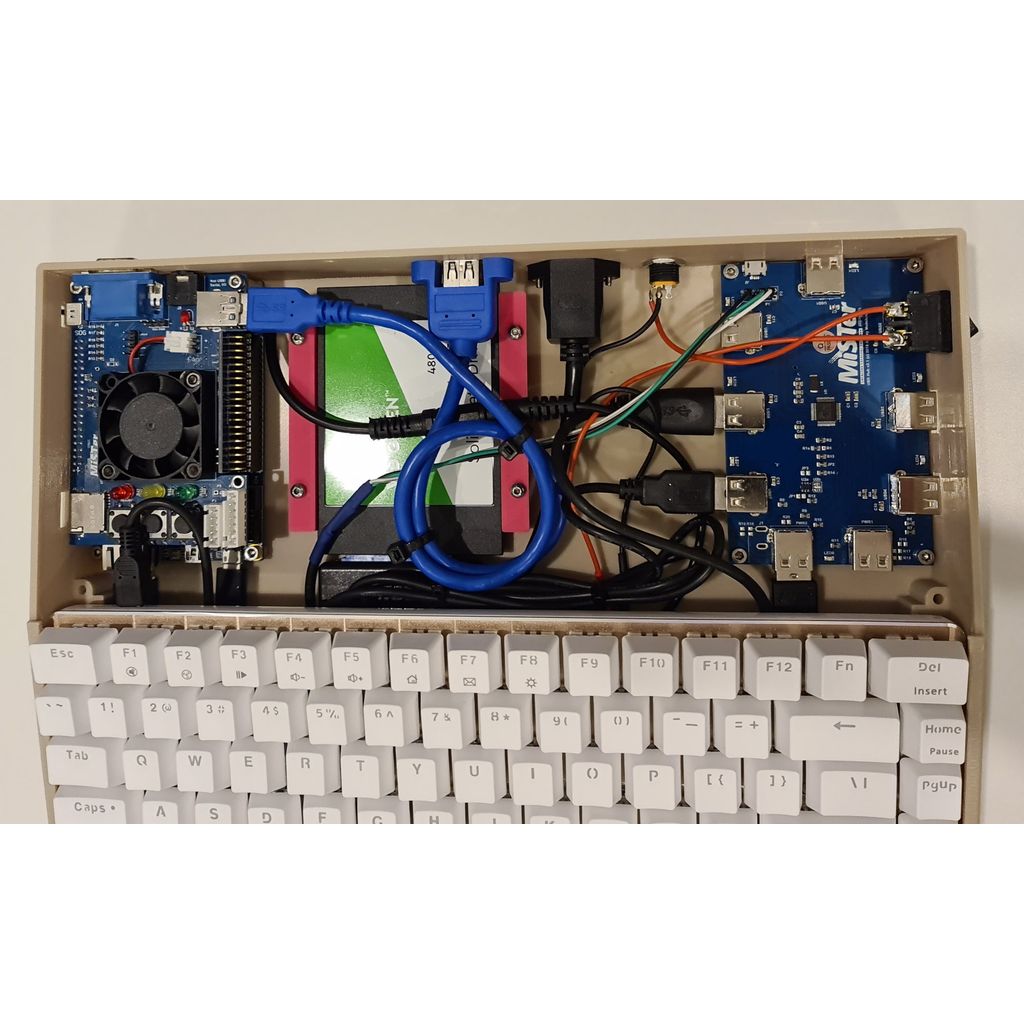

Les pièces utilisées (voir l'image)

-Clavier de jeu mécanique Ajazz AK33 USB avec commutateurs blancs/noirs.

-prise jack de montage sur panneau de prise DC de 5,5 mm x 2,1 mm.

-Câble d'extension Ethernet pour montage sur panneau d'Adafruit.

- Interrupteur à bascule ultra-mini - SPST - Largeur : 6,5 mm - Hauteur : 19,0 mm

- Câble d'extension USB 3.0 mâle vers femelle avec trous de montage sur panneau à vis.

-LEDs de 3 mm.

-Toutes les vis utilisées sont de type M3 (3 mm).

Plaque Mister et IO : 2 x M3 - 20 mm, 2 x M3 - 4 mm.
Carte USB : 4 x M3 - 4 mm.
SSD : 4 x M3 * 4 mm
Les supports pour SSD : 4 x M3 - 12 mm.
Plaque LED : 2 x M3 - 4 mm.
Partie supérieure du boîtier : 4 x M3 - 8 mm, 2 x M3 - 20 mm.
