Technischer Überblick

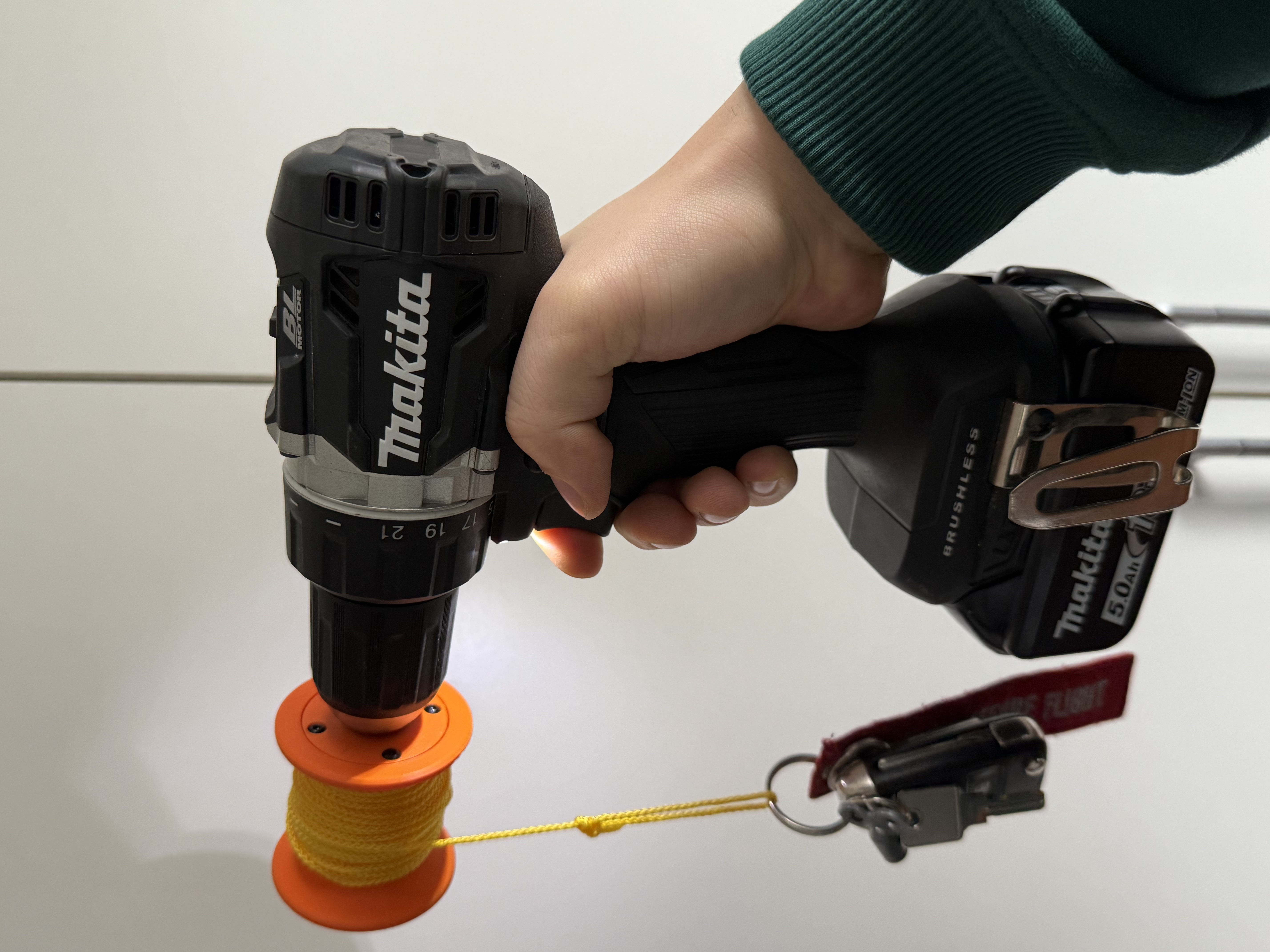

Dieses kompakte Windensystem ist so konzipiert, dass es einen standardmäßigen Akku-Bohrer in einen mobilen Hebezeug umwandelt, um kleine Gegenstände, wie Schlüssel oder leichte Werkzeuge, zwischen verschiedenen Etagen zu transportieren. Die Montage verwendet ein zentrales Element.M10 Sechskantschraubewie die Antriebswelle, die im Bohrerfutter befestigt ist, um Rotationskraft zu liefern.

Bau & Komponenten

Das Gerät wird mithilfe einer Kombination aus benutzerdefinierten 3D-gedruckten Teilen und Standardhardware gebaut:

• Körper:Zweiteiliges 3D-gedrucktes Gehäuse und Spulenmontage.

• Antriebswelle:Eine lange M10-Sechskant-Schraube mit einer passenden Mutter, die als Kernachse und Bohrerschnittstelle dient.

• Befestigungen:Vier M3-Schrauben und vier M3-gewindeheizbare Einsätze zur Befestigung der Gehäusekomponenten.

Funktionale Merkmale

• Sichere Linienanlage:Die Spule enthält ein integriertes Durchführungsloch. Das Ende des Kabels kann durch diese Öffnung geknotet werden, um zu verhindern, dass die Leitung auf der Achse rutscht oder sich bei voller Ausdehnung vollständig löst.

• Direkter Kraftübertragung:Die M10-Schraube überträgt das Drehmoment vom Akkubohrer direkt auf die Spule. Durch die Einstellung der Geschwindigkeit und Richtung des Bohrers kann der Benutzer das Absenken und Anheben der angehängten Last präzise steuern.

• Modulares Design:Die Verwendung von Gewindeeinsätzen und Standardschrauben ermöglicht eine einfache Montage und Demontage für Wartungsarbeiten oder den Austausch von Kabeln.
