Este es un conector ficticio para cubrir los pines de los cabezales de ventilador de tu placa base.

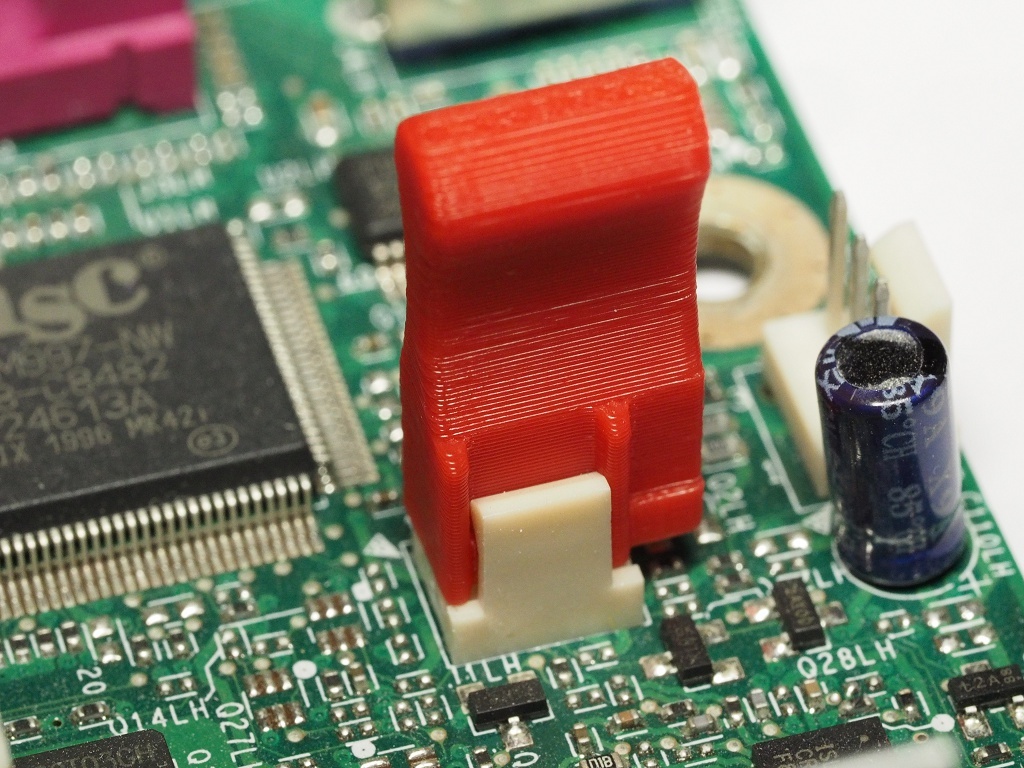

Incluí STLs para versiones de 3 pines y 4 pines. La versión de 4 pines se puede usar en encabezados de 3 pines, pero sobresaldrá por el lado (como se muestra en la imagen).

EDITADO 28

Separé los bolsillos de los pines para reducir enormemente el riesgo de que los pines se cortocircuiten. Recomiendo usar solo la versión 2.

FlashForge Creator Pro (2016)

No.

No.

.2mm

30%

Imprimí en ABS, pero casi cualquier filamento debería funcionar, siempre y cuando no sea conductor y pueda soportar cualquier fuente de calor cercana sin deformarse.

Puede que te aparezca un aviso de auto-escalado si cortas la versión de 3 pines en Simplify 3d. Selecciona "no" - el archivo de malla ya está en formato milimétrico.

Diseñado en FreeCad 0.16

El tamaño está determinado únicamente por el relleno del boceto de la placa base - establezca la longitud del relleno a 8 mm para la versión de 3 pines y 10.6 mm para la versión de 4 pines.

La versión 2 es el mismo modelo fusionado con cubos primitivos para separar los pines. Añadí estos cuando me di cuenta de que la altura de la cubierta hace que sea fácil doblar los pines y causar un cortocircuito - separarlos debería ayudar a prevenir esto (de todos modos, usa este objeto bajo tu propio riesgo).
