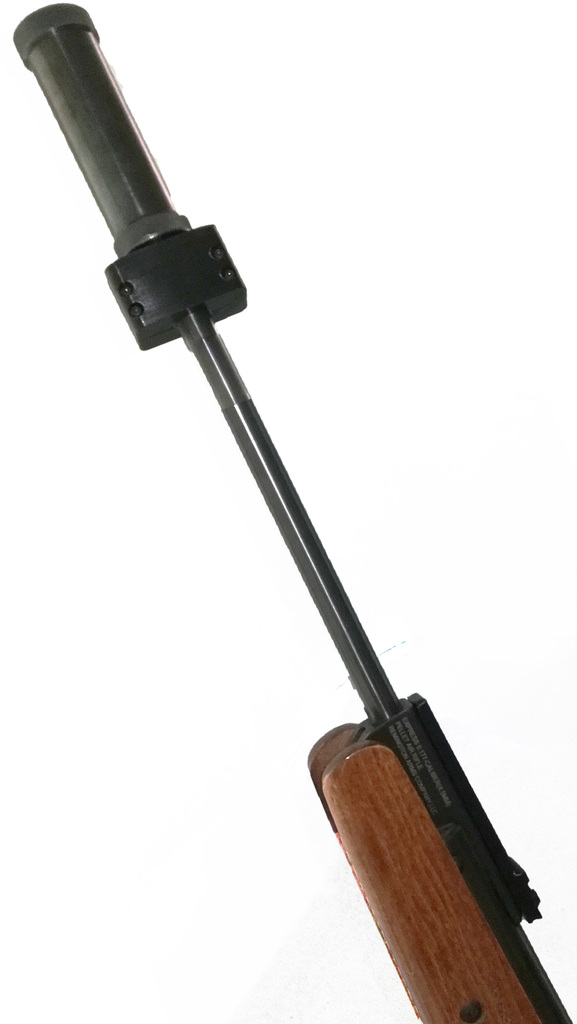

에어건을 위한 사운드 모데레이터/사일러/서프레서스 어댑터. 2개.

4개가 필요합니다.M3 x 28mm(또는 더 긴) 볼트와 너트.

조립을 위해 인서트(Insert.stl) 부분을 어댑터 부분(Adapter.stl)에 넣으십시오. 일단 타이트하고 안전하게 되면, 배럴에 장착하고 4개의 M3 볼트와 너트를 조립하십시오.

타이트한 적합성 때문에, 나는 그것을 확실히 고정시키기 위해 15mm 파이프와 망치로 인서트를 轻轻 두드려야 했고, 그것은 확실히 잘 고정되어 있었습니다. 이것은 상당히 좋은 마찰 적합입니다.

• 평평한 면(스라이서에 나타난 그대로)에 어댑터 부분(Adapter.stl)을 인쇄하세요. 지지 없고, 테두리도 없습니다.
• 인서트 부분(Insert .stl)을 측면에 인쇄하세요 (스라이서에서 나타나는 대로 하세요).지원물(오직 빌드 플레이트만 만지기)과 브림을 사용하세요..

슈퍼 글루를 조금 바르면 조립이 가능할 것 같습니다. 두 부분 사이의 마찰이 매우 강하기 때문에, 그것 없이 사용하는 것도 편안하게 느껴집니다.

F360 파일이 포함되어 있습니다. 배럴 너비는 매개변수화되어 있어서(barrelWidth) 자신의 배럴에 쉽게 적용할 수 있습니다. 수정 > 매개변수 변경 > Sketch1 > barrelWidth로 가보세요.

모든 파일은 하나의 다운로드로доступ합니다. 'all files.zip.stl'. 다운로드 후 'all files.zip'로 이름을 바꾸어 주세요.

무엇을 인쇄하기 전에 반드시 배럴을 잘 측정해야 합니다. 저는 칼리퍼가 없어서, 0.5mm씩 증가하는 서로 다른 크기의 원형 구멍이 있는 시트를 인쇄해서 직경을 확인했습니다. 이것도 좋은 아이디어입니다. 왜냐하면 프린터가 실제 거리보다 조금 더 나올 수 있기 때문에, 칼리퍼가 좋은 수치를 제공하더라

인쇄 설정

프린터 브랜드:

크리에이리티

프린터:

엔더 3 프로

해상도:

0.12mm-0.2mm

채우기:

40%

필라멘트:eSun PLA+ 블랙

노트:

지원 없이 평평한 면에 어댑터 부분(Adapter.stl)을 인쇄하세요. 이상적으로는 0.2mm의 레이어 높이로 인쇄하세요.

인서트 부분(Insert .stl)을 지원물(오직 빌드 플레이트에만 닿아야 합니다)과 브림과 함께 측면으로 인쇄하십시오. 이상적으로는 0.12mm-0.2mm의 레이어 높이이며, 저는 0.2mm를 사용했습니다.
