Le ventilateur de chauffage est un outil destiné à améliorer la thermie de l'air d'un radiateur. Lors du remplacement d'un système de chauffage par un nouveau système de chauffage à basse température, la thermie des radiateurs est insuffisante et le ventilateur de chauffage doit la soutenir. Le modèle est destiné aux radiateurs à double plaque avec un espacement de 7 cm. L'espacement des traverses de plaque est de 6 cm.

Liste des pièces :Adaptateur secteur 1x AC 100-240V vers DC 12V 2A avec connecteur.

4 ventilateurs 12V 0,1A Xilence XPF60S.W 60x60x15mm avec connecteur Molex à 3 broches.

2x prise de courant DC de 5,5*2,1 mm.

1x régulateur de vitesse de moteur.

4x petits attaches-câbles.

1x Vis autotaraudeuses, M1,8 x 5 mm.

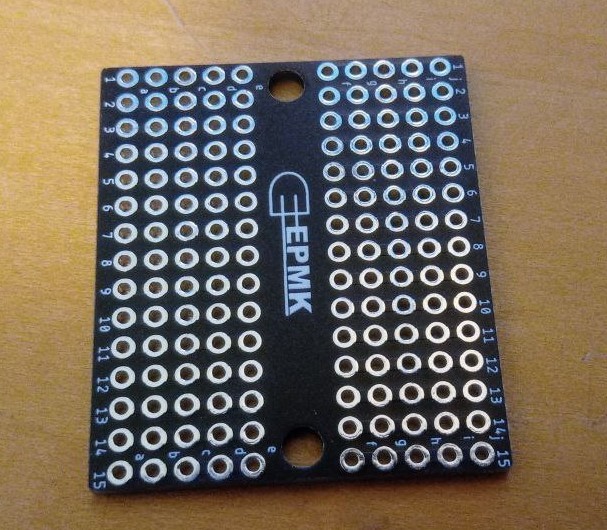

1x carte de circuit imprimé à maillage de trous.

4 barrettes à 3 broches droites (connecteur Molex)

2 adaptateurs Hohlstecker de 5,5 mm x 2,1 mm (câble de connexion)

Câble pour haut-parleurs de 75 cm, 2x0,5 mm² (câble de connexion)

Câble plat de 50 cm avec 2 fils (connexion à la prise).

4x aimants néodymes de 20x10x1 mm.

Attention ! Nouveau ventilateur de chauffage avec fixation magnétique variable sous :https://www.printables.com/de/model/712991-heizkorperlufter-v20-radiatorfan-v20

______________________________________________________________

Le ventilateur de chauffage est un outil permettant d'améliorer la thermie de l'air d'un radiateur. Lors du remplacement d'un chauffage par un nouveau chauffage à basse température, la thermie des radiateurs est insuffisante et doit être soutenue par le ventilateur de chauffage. La conception est destinée aux radiateurs à double panneau avec une distance de 7 cm. La distance entre les barres de la plaque est de 6 cm. Le ventilateur

Liste des pièces :Adaptateur mural 1x AC 100-240V vers DC 12V 2A.

Ventilateur 4x 12V 0,1A Xilence XPF60S.W 60x60x15mm connecteur Molex à 3 broches.

2 prises d'alimentation DC de 5,5 * 2,1 mm.

1x contrôleur de vitesse du moteur.

4x attaches-câbles de petite taille.

1x vis auto-taraudeuses, M1.8 x 5 mm.

1x carte de prototypage.

4x connecteur mâle à 3 broches droit (connecteur Molex)

Adaptateur de connecteur de baril 2x de 5,5 mm x 2,1 mm (câble de connexion)

Câble d'enceinte de 75 cm, 2x0,5 mm² (câble de connexion)

Câble à ruban de 50 cm avec 2 brins (connexion à la prise).

4 aimants néodymes de 20x10x1 mm.

Attention, nouveau ventilateur de chauffage avec fixation magnétique variable en dessous :

https://www.printables.com/de/model/712991-heizkorperlufter-v20-radiatorfan-v20



Réglages d'impression.

Marque de l'imprimante :

Anycubic.

Imprimante :

Kobra Max.

Les radeaux :

Non.

Soutient :

Oui.

Résolution :

0,2

Remplissage :

15 %

Filament : EcoLine PLA.la nature
