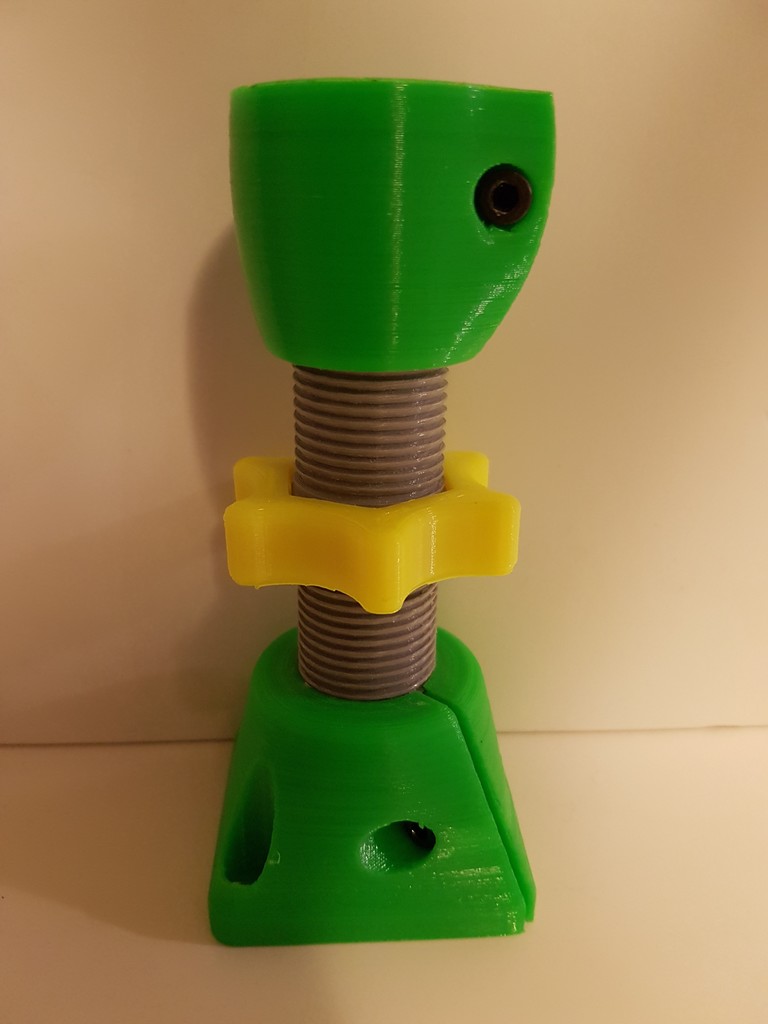

Ich wollte einen Satz verstellbarer Beine für meine MPCNC, die:
- Nach der Anpassung fest an Ort und Stelle fixieren.
- Sei kompatibel mit (und montiere flach an) den vorhandenen 'Unteren Ecken'.
- Habe einen stärkeren, besser aussehenden Fuß (Design 100% inspiriert vom neuen Fußdesign von Alted selbst) -https://www.thingiverse.com/thing:790533
Die gesamte Idee, inspiriert von GeoDaves "Customizable Jack Screw" -https://www.thingiverse.com/thing:2405370.
Update - 29/06/2020 - Zwei weitere Gewinde-Längen hinzugefügt: +25mm und +50mm für diejenigen, die sich nach ein paar zusätzlichen Zentimetern sehnen.
Druckeinstellungen
Drucker:
Wanhao Duplicator 6
Flöße:
Nein.
Unterstützt:
Nein.
Auflösung:
0,25 mm
Füllmaterial:
60%
Hinweise:
Ich habe PETG für die oberen und unteren Teile und PLA für die links-/rechtsgewinde Welle verwendet. PETG ist nicht so spröde, so dass die Feststellschrauben viel fester angezogen werden können, um sicherzustellen, dass es kein Spiel gibt, ohne die Gefahr, sie zu beschädigen.
Entworfen für M4 x 15mm Sicherheitsschrauben (Mutternhalterungen sind 7mm). Ich habe 4mm Sechskant-Schraubbolzen verwendet, aber Phillips-Schrauben wären auch in Ordnung. Ich habe auch 4mm Nylock-Muttern verwendet.P.S. - Die Daumenschraube sitzt ziemlich fest und muss höchstwahrscheinlich dazu überredet werden, ihren Platz über der 26mm-Mutter einzunehmen. Ich habe einen kleinen Gummihammer benutzt, aber sie in einem Schraubstock einzudrücken, würde auch funktionieren.
Wie ich das entworfen habe
Fusion 360 zur Rettung
