Tenemos un tren modelo H0 con una hélice de vía para la vía ROCO R4/R5. Las placas de la hélice tienen un grosor de 8,3 mm. La placa de la hélice más baja está atornillada a la placa base del diseño.

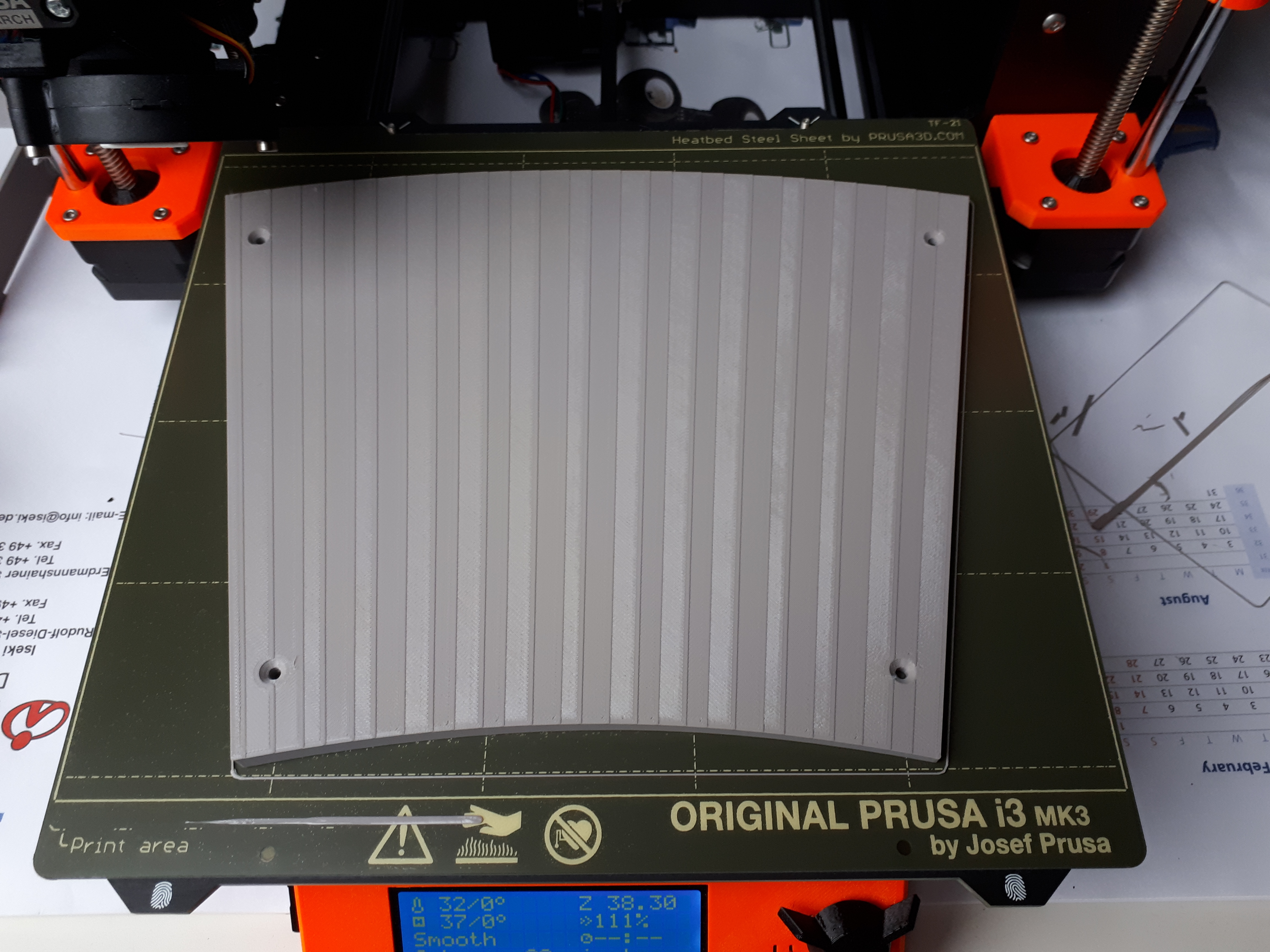

Para conseguir que la pista bajara de estos 8,3 mm hasta la placa base, necesitábamos una rampa. Esta rampa sigue la misma curva que las placas de hélice, y va de 8,3 mm hasta 0,2 mm. La rampa se divide en 2 partes (curved_ramp_1.stl, curved_ramp_2.stl) para que pueda caber en la placa de impresión (ver fotos, ocupa casi toda la placa de impresión).

La rampa se creó mediante OpenSCAD. Se incluye el archivo SCAD para que se puedan generar rampas con otros radios, alturas, etc. Se generan orificios para tornillos con escariado (si se proporciona la posición y el diámetro de estos), y no se aplica el escariado si la rampa es demasiado delgada (por ejemplo, 0,2 mm de espesor en nuestro ejemplo).

Los archivos pre-cortados son para PETG (porque tenía eso cargado en la impresora en ese momento), y están a una altura de capa de 0,15 mm (porque no verifiqué esto antes de cortar, y no quería desperdiciar una impresión ya iniciada).
