Para adaptarse a CUALQUIER cortacésped con manillares de Ø22,4, se requiere una tuerca y un perno M6.
Tendrás que imprimir ambos archivos stl, (mower-pull_handle.stl y mower_pull_handle).parte2.stl )

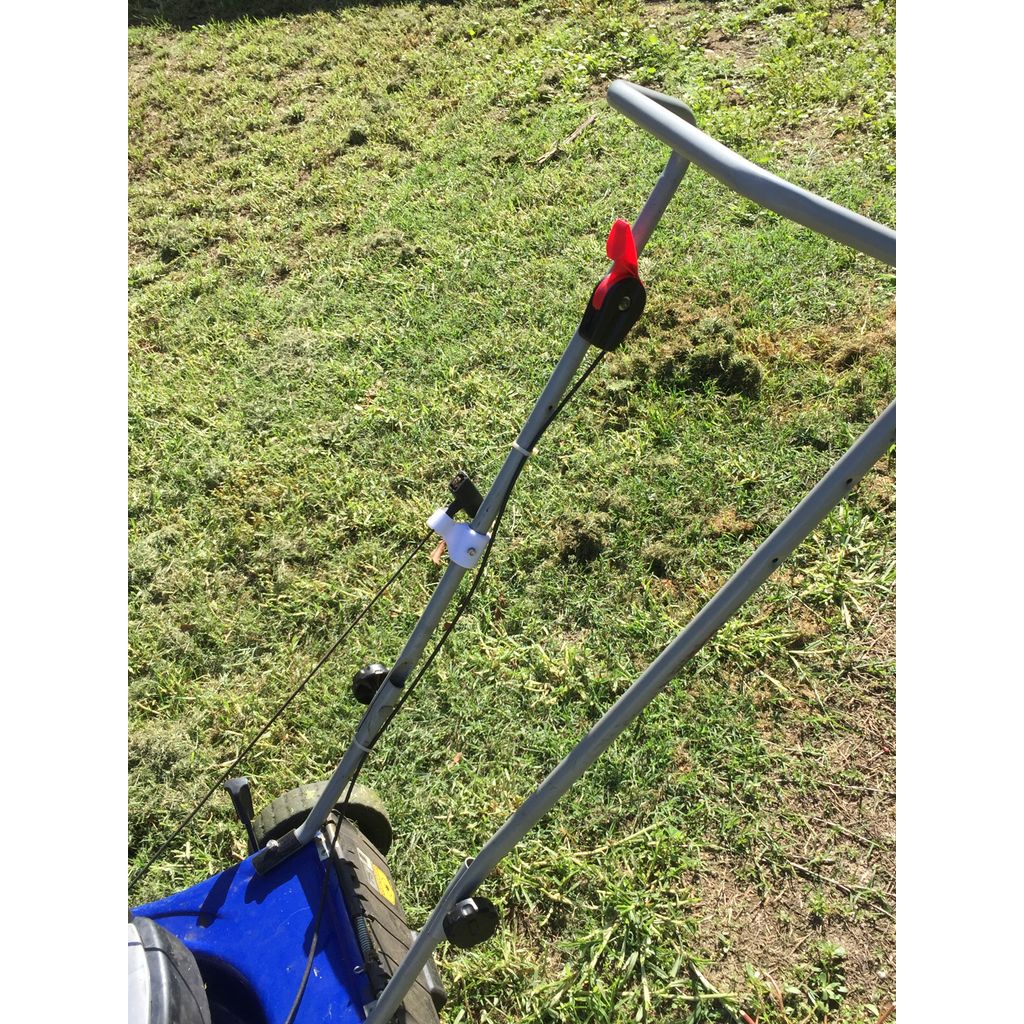

Esto se hizo para la cortadora de césped Victa de mi padre, equipada con un motor Briggs & Stratton 550EX, tiene un cable de arranque largo que es muy adecuado para esta adaptación.

Tengo un Masport con arranque de alta montaña, y cuando mi padre lo probó una vez, deseó tener lo mismo en su cortacésped para aliviar la tensión en su espalda baja :)

Imprimido en ABS con relleno al 100%.

El modelo de Solidworks está disponible para descargar, por lo que puedes remezclarlo o ajustarlo para que se adapte al diámetro correcto de tus manillares, o ajustar el tamaño de tu perno/tornillo. Si necesitas un formato de archivo específico, o si no tienes acceso a un programa de CAD/modelado y necesitas un tamaño específico, envíame un mensaje y puedo ayudarte.

Arriba

Up Plus.

Sí.

Sí.

0.10

Sólido.

Imprimido verticalmente como se muestra en la imagen, ya que el lado superior donde descansa la manija de tracción era el área en la que quería el mejor acabado sin marcas de soporte.
