诸如台锯和带锯之类的常用设备通常缺少斜切规尺。只需添加一个尺寸合适的滑动装置，就可以将其作为替代品使用。该装置由三个部分组成——量角器部分、手柄和指针。

手柄设计为可通过 1/4英寸×1-1/2英寸的马车螺栓与滑块连接(长度可能需要根据您的具体设备进行调整)。枢轴孔直径为0.2英寸。

指针可安装在量角器的滑动块上，用于标记其位置。使用8号机用螺丝，将指针安装在距离量角器滑动块中心1.3英寸的位置上。

幻灯片没有提供打印文件。制作幻灯片时，建议使用木材或金属材料，以便与您的设备完美适配。手柄插槽中心与枢轴孔之间的距离应为1.75英寸。

通过松开和紧固手柄，可以调整量规的角度。

OnShape 3D CAD 文件可在此处找到：

https://cad.onshape.com/documents/f776186bfc4c90c0b8bd76fd/w/44ff80cbee9a3f51315c552b/e/b756b5a952097c95c2a06218

打印说明书

所有部件我都是用PLA材料，以0.20毫米的精度打印出来的。

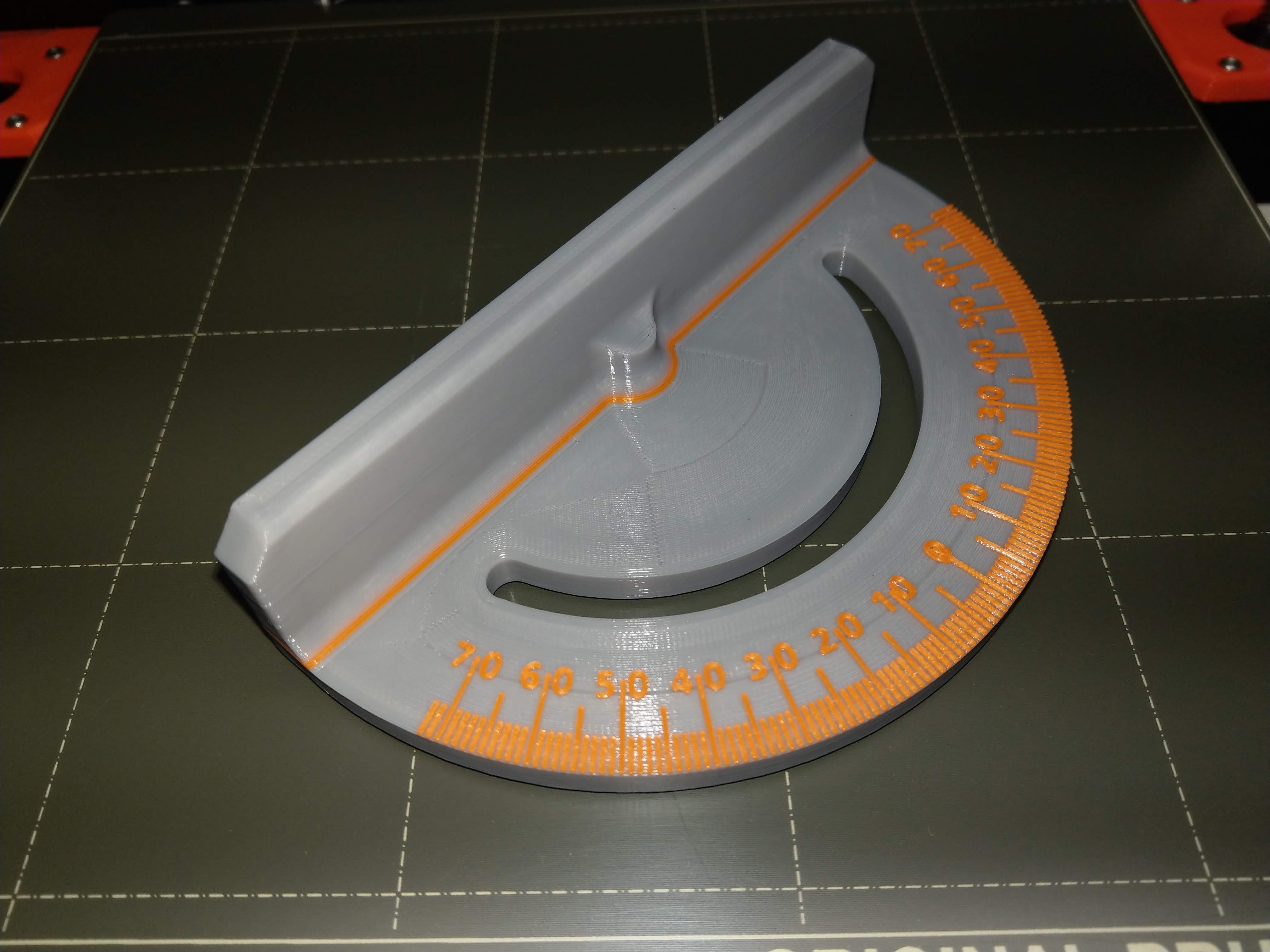

量具中的量角器部分可以通过更换耗材丝材，以两种颜色进行打印，或选择单色打印——两种方案均提供文件模板。将量角器的大面朝下放置在打印平台上。选择两种对比鲜明的颜色，先切换至第二种颜色打印文字部分，再切换回原色完成整体打印。无需添加支撑结构。我使用了同心填充

手柄部分应以小端朝下进行打印，需设置边缘结构且无支撑结构。我采用了同心填充方式

打印指针时，边框尺寸设为10。将其小孔朝下放置在打印平台上。该指针还支持通过更换耗材丝材，实现双色打印效果。

套件中还包含一个“测试部件”(照片中呈楔形的部件)。这是量角器的一小块部件，用于测试打印参数，同时还能通过切换耗材来练习双色打印操作。
