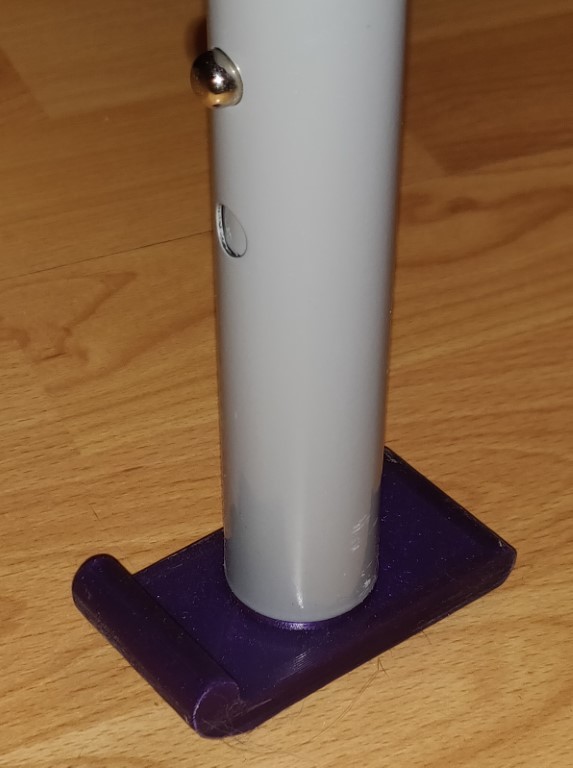

C'est un remix du design de @captmurphy (https://www.thingiverse.com/thing:4729843).

Changements de skid/de pied.

• J'ai encastré le trou de la vis jusqu'à la profondeur totale de l'épaisseur du patin, de sorte que vous ne puissiez pas user le pied jusqu'au point où la tête de la vis est exposée.

Changements de prises d'expansion.

• Agrandi de 10%. Pour ma marchette, j'ai constaté que la fiche d'origine s'insérait dans le fût du pied sans être suffisamment élargie pour saisir l'intérieur du tube de la jambe de la marchette. Le tube de ma marchette a un diamètre intérieur d'environ 26 mm.
• J'ai capturé l'écrou en faisant une fente latérale et en bouchant le côté supérieur. Ce changement permet de retirer le bouchon du pied en desserrant un peu la vis et en tapotant dessus.

Impression

• Vous voudrez probablement beaucoup d'épaisseur solide sur le fond du pied pour permettre l'usure sans avoir recours à du remplissage. J'ai imprimé ceux-ci avec 30 couches de fond à une épaisseur de couche de 0,2 mm. J'ai imprimé en PLA avec des supports sur le bord avant, le bord arrière et dans le trou de la vis. J'ai essayé l'ASA, mais l'impression a échoué en raison du décoll
• J'ai imprimé la prise d'extension avec plus de 5 parois latérales et 50% d'infill, afin qu'elle ne soit pas écrasée lorsqu'elle est serrée.

Les fichiers Fusion360 sont inclus.

Catégorie : Pièces de remplacement.
