Casi exactamente igual que la fuente del remix, con la excepción de que el marco se ha 'extendido' para adaptarse a un carrete de cartón Creality de 1 kg, por lo que el carrete simplemente despeja el marco en la parte superior, pero permite más espacio en la parte inferior de la caja para hacer espacio para más perlas de gel de sílice.yLos soportes de rodamientos en el marco tienen un pequeño borde para evitar que los rodamientos se caigan al sacarlos de la caja...yEl husillo es una sola pieza que también está diseñada para adaptarse perfectamente a un carrete Creality.
El diseño original tenía un eje dividido y biselado que no permitía que el carrete funcionara sin problemas en los cojinetes y, en particular, los carretes Creality colgaban demasiado bajo y se balanceaban.
Probé varias ideas para husillos autocentrados 'universales', pero todos tenían algún inconveniente - más vale simplemente cambiar el tamaño del diámetro de este husillo (dejando los topes de rodamiento tal como están) e imprimir este para un carrete en particular y usarlo.
También tuve la idea de hacer el husillo hueco y con una 'jaula' en el centro para contener gel de sílice, pero eso se volvió demasiado complicado sin un gran beneficio, y además podría haber contaminado el filamento con pequeñas piezas de gel de sílice.
Las otras partes (guías de filamento) de BootUnstoppable se duplican aquí para la colección, también se incluye aquí una jaula de higrómetro (lamento no poder encontrar quién publicó el original) que se puede acoplar a una tuerca de conector neumático dentro de la caja, lo cual me pareció genial, aunque aún no lo he usado.

Artículos comprados para incluir en esta construcción:
Cajas secas.
https://www.amazon.co.uk/dp/B083J3LSXC

Gel de sílice.

Rodamientos de rodillos.
https://www.ebay.co.uk/itm/296994838653

Conectores de tubo neumático.

Conectores de tubo en línea de Bowden (para el tubo de alimentación de la impresora)
https://www.ebay.co.uk/itm/256261916241

Higrómetros digitales
https://www.amazon.co.uk/dp/B0D3T89S8F

Perfiles y tuercas de cabeza de botón de acero inoxidable.
https://www.amazon.co.uk/Stainless-Socket-Assorted-Assortment-Wrenches/dp/B09ZTP9WDL

Creality.

K1

No.

Sí.

0.2

15-20%

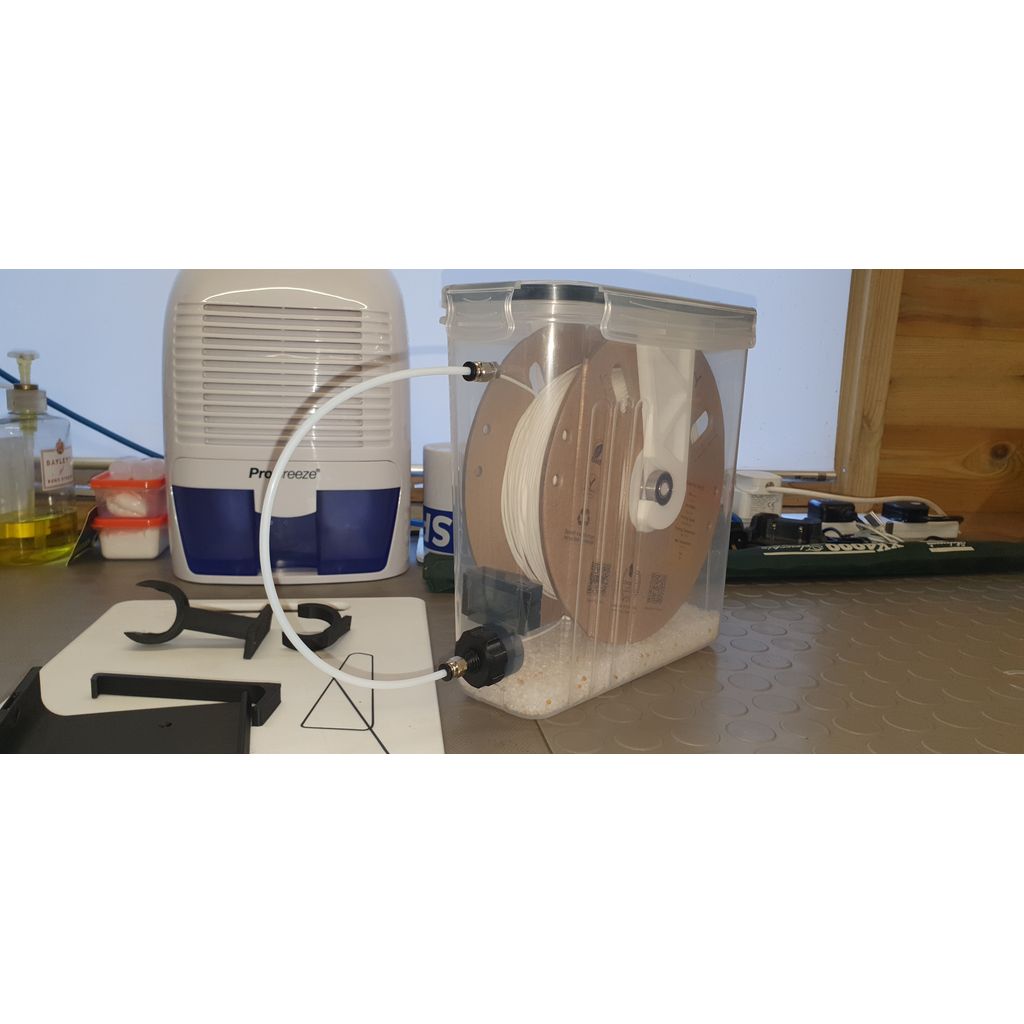

Coloque el marco en el interior de la tapa de la caja (solo cabrá en una posición). Marque a través de los orificios de los pernos y perfore orificios de 4 mm en la tapa de la caja seca para acomodar el marco. Utilice una tuerca y un perno cortos M4 asegurándose de que no interfieran con el filamento o el carrete.
Perfore un agujero para la Guía de Filamento (en el lado, arriba o abajo, a tu elección, ver imagen), pero debe limpiar el gel de sílice en el fondo de la caja. Yo puse el mío en el fondo porque el K1 alimenta hacia arriba.
Monta un conector de tubo neumático en el exterior de la guía de filamento y monta la guía de filamento en la caja con el anillo de retención.
Perfore un segundo agujero en el lado de la caja, con el tamaño adecuado para el segundo conector de tubería neumática, quizás colocándolo de manera que el clip del higrómetro pueda encajar en la tuerca interior, de modo que no estropee el carrete ni la tapa.
Inserte el conector de almacenamiento neumático en la caja y coloque el clip del higrómetro en el conector de la tubería de almacenamiento, junto con el higrómetro.
Monta una tubería de alimentación neumática al conector de tubería en el exterior de la guía de filamento.
El segundo conector es para almacenar el otro extremo de la tubería de alimentación sellada con un poco de filamento sobresaliendo en la caja para que sea más fácil sacarlo de nuevo al conectarlo de nuevo a la impresora. Mientras la tubería de alimentación está conectada a la impresora, el segundo conector está cubierto por una tapa de plástico flexible para mantener un sistema cerrado a la humedad.
Pon una buena capa de perlas de gel de sílice secas sueltas en el fondo de la caja.
Presione los cojinetes sobre los pasadores del huso, y presione el huso en el centro del carrete de cartón.
Enganche los cojinetes, el husillo y el carrete al marco, introduzca un poco de filamento a través de la guía de filamento y fuera de la tubería de alimentación, y luego monte el conjunto de la tapa con el marco y el carrete en la caja.
Al almacenar el filamento, deje unos 5 cm sobresaliendo de la tubería de alimentación hacia la caja seca.
