Я часто выполняю протоколы очистки ДНК с использованием магнитных бусинок, и в них часто есть этап, требующий вращения пробирки на низкой скорости в течение 5-10 минут. До сих пор я прикреплял пробирки к валу ротатора забытого гибридного печи в вытяжном шкафу соседней лаборатории. Затем я понял, что у меня есть набор запасных част

Этот лабораторный ротатор предназначен для легких работ с использованием того же двигателя постоянного тока и платы PWM, которые я использовал вМой недорогой ремикс.изЛабораторный шейкер Adafruit Crickit.Он использует USB-зарядное устройство в качестве источника питания и два шариковых подшипника для удержания вала двигателя. Я разработал его с модульным держателем трубки, прикрепленным магнитами, чтобы в будущем можно было заменить его на держатель другого размера. В нем есть места для восьми магнитов, но на практике используется пара магнитов.Магниты размером 1/8" x 3/8".Или четыре.Магниты размером 1/16" x 3/8".По одной порции с каждой стороны более чем достаточно.

Версия, которую я построил, использует зубчатый двигатель 1:48, но...Версия с передаточным числом 1:90.Было бы более уместно для этого приложения.

Необходимые детали:

• Шестерёнчатый двигатель DC в масштабе 1:90.
• Плата PWM.
• Микро-USB-разъём для монтажа на панели.
• 4 винта M3 размером 45 мм, 2 винта M3 размером 30 мм, 2 винта M3 размером 6 мм и 6 гаек M3 (все доступно в этом наборе).
• Шариковые подшипники 2x 10x15x4 мм.
• 8 неодимовых магнитов размером 8 на 1/16 дюйма и 3/8 дюйма.

Инструкции по печати.

Категория: Резюме по биологии.

Я часто выполняю протоколы очистки ДНК с использованием магнитных бусинок, и в них часто есть этап, требующий вращения пробирки на низкой скорости в течение 5-10 минут. До сих пор я прикреплял пробирки к валу ротатора забытого гибридного печи в вытяжном шкафу соседней лаборатории. Затем я понял, что у меня есть набор запасных част

Этот лабораторный ротатор предназначен для легких работ с использованием того же двигателя постоянного тока и платы PWM, которые я использовал вМой недорогой ремикс.изЛабораторный шейкер Adafruit Crickit.Он использует USB-зарядное устройство в качестве источника питания и два шариковых подшипника для удержания вала двигателя. Я разработал его с модульным держателем трубки, прикрепленным магнитами, чтобы в будущем можно было заменить его на держатель другого размера. В нем есть места для восьми магнитов, но на практике используется пара магнитов.Магниты размером 1/8" x 3/8".Или четыре.Магниты размером 1/16" x 3/8".По одной порции с каждой стороны более чем достаточно.

Версия, которую я построил, использует зубчатый двигатель 1:48, но...Версия с передаточным числом 1:90.Было бы более уместно для этого приложения.

Необходимые детали:

• Шестерёнчатый двигатель DC в масштабе 1:90.
• Плата PWM.
• Микро-USB-разъём для монтажа на панели.
• 4 винта M3 размером 45 мм, 2 винта M3 размером 30 мм, 2 винта M3 размером 6 мм и 6 гаек M3 (все доступно в этом наборе).
• Шариковые подшипники 2x 10x15x4 мм.
• 8 неодимовых магнитов размером 8 на 1/16 дюйма и 3/8 дюйма.

Настройки печати.

Принтер:

Гений Artillery3D.



Плоты:

Нет.

<div> </div>Поддерживает:



Нет.



Разрешение:

0,2 мм.

<div> </div>Заполнение:



15%

Филамент:PETG Carmine Red от Prusament.


Примечания:

• Я напечатал вал двигателя с 4 периметрами, так как весь вес ротационной сборки будет передаваться через эту точку.

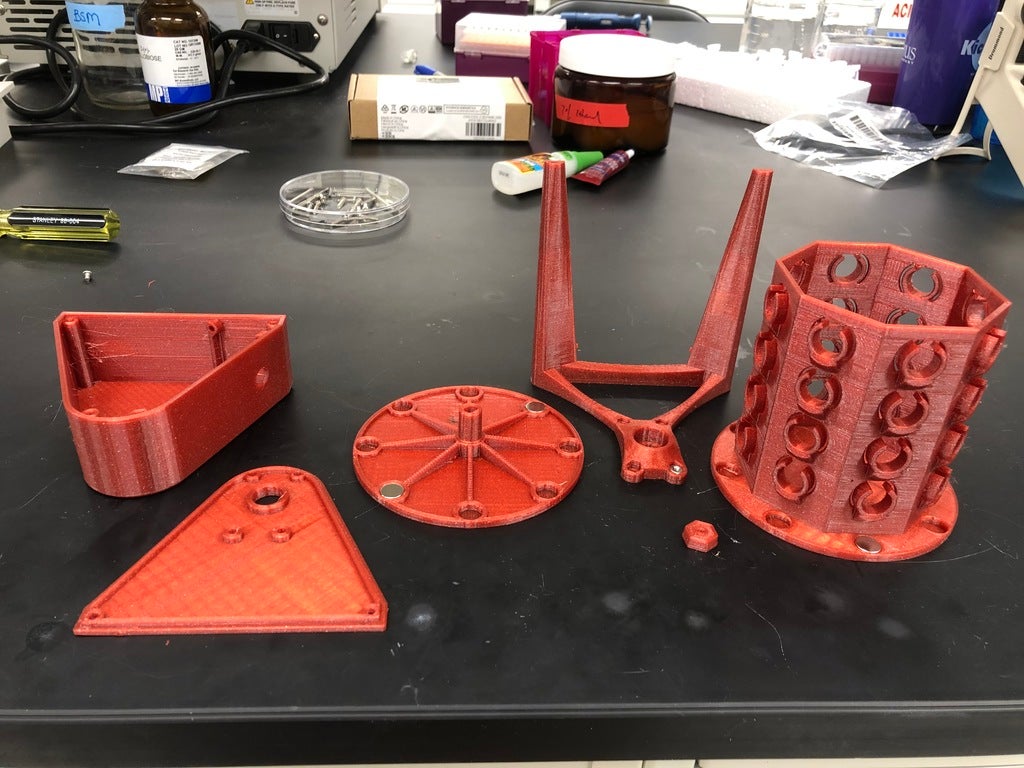

Соберите вал двигателя.

Шестигранная гайка имеет две стороны с очень небольшими конусами. Более короткая/широкая сторона входит в соответствующий карман на валу и служит для фиксации держателя трубки на валу. Я наношу каплю суперклея на гайку, прежде чем вставлять ее в вал.

Магниты должны просто встать в отверстия на валу. Вы также можете нанести немного суперклея, чтобы удержать их там, если хотите.

Нажмите на подшипники.

Я вставляю подшипники во внешний корпус подшипника, начиная с первого подшипника, который я зажимаю пальцами, а затем переворачиваю его вверх ногами и зажимаю с помощью столешницы. После этого я немного надавливаю на него пальцами, а затем устанавливаю второй подшипник поверх него таким же образом.

Затем вал двигателя можно осторожно вставить, чтобы создать вращающуюся сборку. Вы можете обнаружить, что вал немного смещен или немного туго, в зависимости от вашего принтера. Вы можете либо отрегулировать допуски, используя файл Fusion360, либо немного отшлифовать вал или обернуть его тефлоновой лентой, чтобы он лучше подошел.

Соберите электронику.

Отрежьте все, кроме примерно 2 дюймов кабеля от USB-разъёма на панели. Удалите всю внешнюю резиновую защиту кабеля, изоляцию, а также зелёные и белые провода. Снимите несколько миллиметров изоляции с красных и чёрных проводов и подключите их к клеммам Power + и Power - на плате PWM соответственно. Затем подклю

Установите USB-разъём на корпус с помощью прилагаемых винтов M3. Отсоедините пластиковую ручку от платы PWM, снимите гайку и просуньте металлический вал потенциометра через соответствующее отверстие в корпусе. Затяните гайку обратно, чтобы удерживать вал потенциометра в корпусе. Два отверстия на краю печатной платы должны совпадать

Прикрепите двигатель к плоской части корпуса и к стойке/корпусу подшипника с помощью 2-х винтов М3 длиной 30 мм. Выровняйте нейлоновый вал зубчатого двигателя с соответствующим выступом в 3D-печатном валу и вставьте гайки М3 в нижние шестигранные отверстия в корпусе подшипника. Просуньте винты

Соберите остальную часть корпуса.

В корпусе подшипника есть еще четыре места для стопорных гаек - два паза на нижней части ножек и два шестигранных отверстия возле верхней части. Теперь вы можете надеть "корпус" на треугольную панель и просунуть винты М3 длиной 45 мм через все три детали, а затем затянуть их против стопорных гаек.

Теперь опустите держатель трубки над шестигранной пластиковой гайкой в центре вала двигателя и прикрепите магниты в местах на держателе трубки, расположенных напротив магнитов на валу. Убедитесь, что вы правильно выбрали полярность!
