전통적인 컨투어 게이지에서 사용되는 단계적 근사법 대신에, 연결된 직선 세그먼트 시퀀스를 사용하여 다양한 컨투어를 근사화할 수 있는 체인형 모델들이 제안되었습니다.

현재 모형은 조정 가능한 반경을 가진 (대략적인) 원형 아크의 정렬을 사용하여 한 단계 더 나아가며, 날카로운 점 없이 등고선의 부드러운 곡선 표현을 제공합니다.

곡선을 구현하는 데 사용되는 얇은 벽의 유연성에도 불구하고, 모든 세그먼트가 잠금되면 전체 객체가 놀라울 정도로 강해집니다.

이 도구는 다음과 같은 점들과 유사점이 있습니다.스플라인과 고래들기술이지만, 몇몇 차이점이 있습니다. 곡선에 적용되는 제한 조건이 다르며, 사용 방법도 다르습니다.

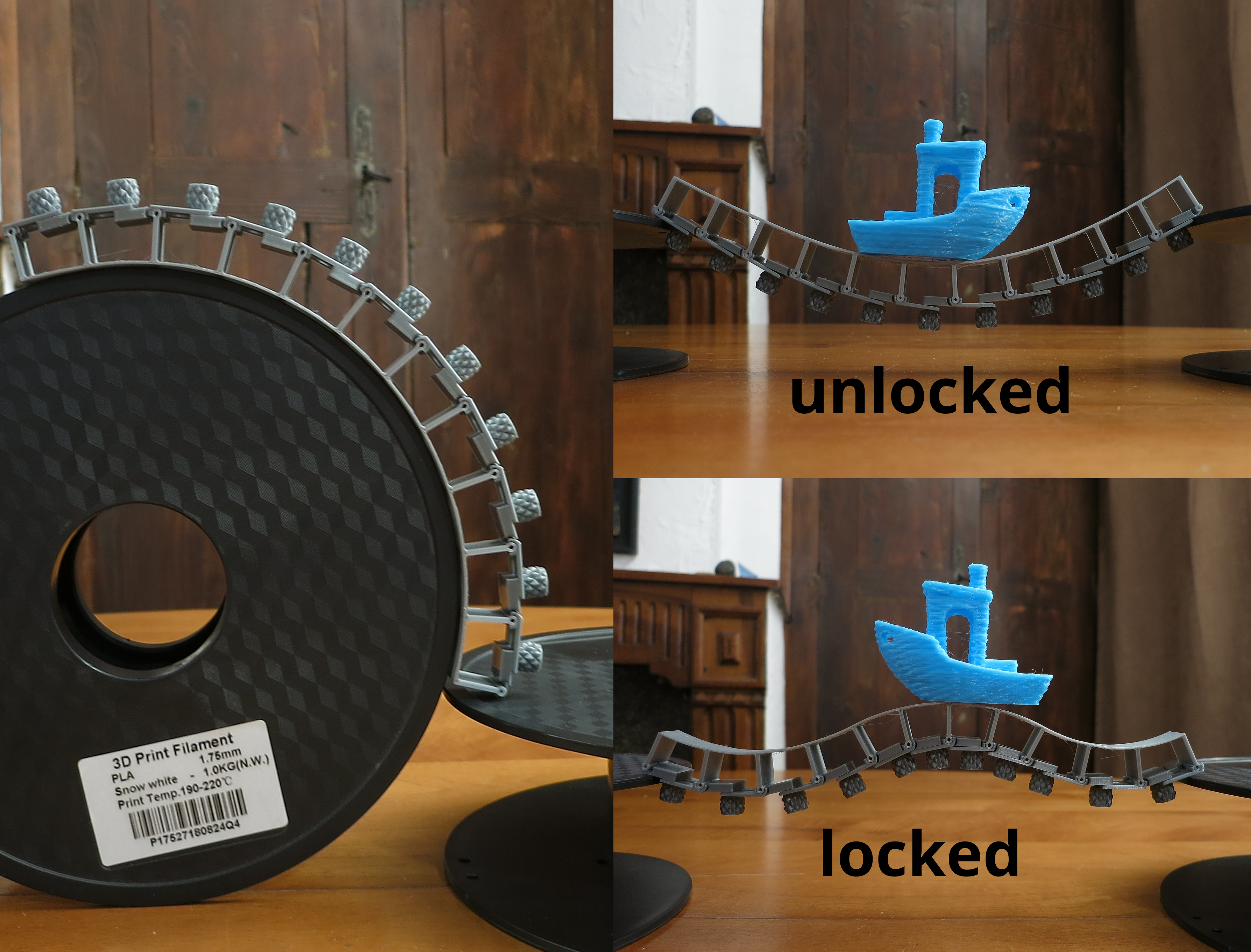

도구를 사용하여

이 도구는 동일한 요소들의 시퀀스로 만들어져 있으며, 너트를 조이면 각각 잠금 설정할 수 있습니다. 객체의 컨투어를 선택하려면:

• 모든 너트를 해제하세요.
• 유연한 벽 쪽을 물건에 대해 누른다.
• 모든 너트를 조이세요.

특징들

이 모형은 대부분 사용자 정의가 가능합니다. 제공된 파일은 2cm 피치의 11개 세그먼트로 구성된 체인입니다. 따라서 총 길이는 22cm이며, 이는 많은 프린터에 적합합니다. 각 세그먼트는 양쪽(凸, 凹)에서 최소 8cm의 이론적 곡률을 가지고 있지만, 실제 반경은 조금 더 클 수 있습니다.

인쇄하기

“벽” 부분은 0.2mm의 레이어 높이로 인쇄할 수 있으며, 두 개의 테두리, 채우기는 없고, 위/아래도 없습니다. 모형을 사용자 정의하여 프린터가 처리할 수 있는 길이로 만들 수 있습니다. 저는 PETG를 사용하는 것을 추천합니다.

다른 부분들은 0.15mm의 레이어 높이로, 2개의 테두리와 합리적인 상단/하단 채우기 설정(예: 0.6mm, 30%)으로 인쇄되어야 합니다. 각 부분은 각 세그먼트마다 한 번 인쇄되어야 합니다.

조립은 간단하지만, 무언가를 깨는 것을 방지하려면 특정 빔에서 내부 및 외부 링크를 동시에 조립해야 합니다.

디자인과 커스터마이징

이 디자인의 원리는 각 개별 요소가 만들어진다는 것입니다.

• 하나의 '유연한' 벽.
• 유연한 벽의 끝들과 90°의 각을 만드는 두 개의 '강성 있는' 벽.
• 강한 벽의 다른 끝들 사이의 거리를 고정하는 조정 가능한 лин크.

외부 제약 없이 이는 대칭 아크를 만들어 내지만, 특히 전단 제약은 아크를 변형시킬 것입니다.

모델을 사용자 정의할 수 있습니다. OpenSCAD에서 폭, 높이, 피치, 세그먼트 수를 쉽게 수정할 수 있습니다. 최소 반지름은 (피치와 폭에 따라) 링들 사이의 간격에 의해 제한되며, PETG 유연성과는 관련이 없습니다.

현재 버전은 기능적입니다. 그러나 그것을 개선하기 위해 매개변수를 조정해 보는 것이 좋을 것 같습니다. 예를 들면, 합판을 덜 취약하게 만들거나, 여러 개의 벽 길이를 결합할 수 있는 방법을 추가하는 것입니다...
