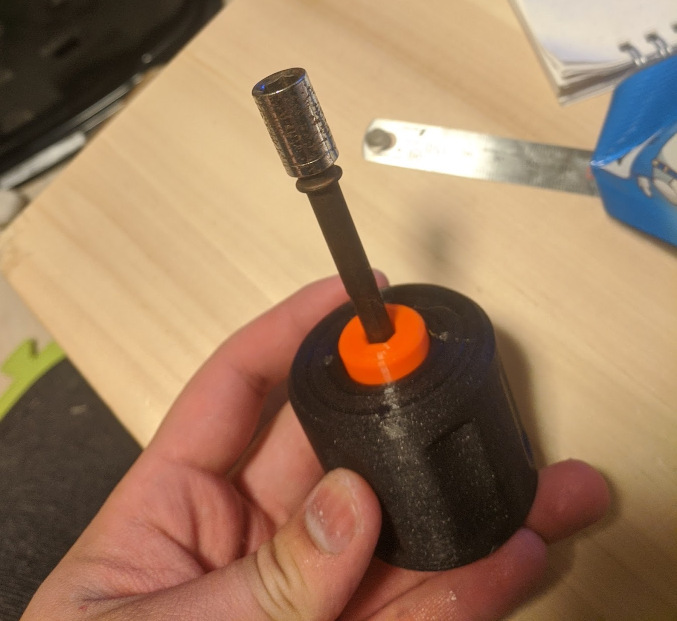

Регулируемый торцевой гаечный ключ.

Есть много хороших печатных конструкций гаечных ключей с фиксированным крутящим моментом для замены сопел, но большинство из них зависят от характеристик нити, используемой для печати деталей. Эта версия - моя попытка решить эту проблему.

Особенности.

• Регулируемый крутящий момент.
• Приходите с калибровочным инструментом.
• Меньше зависят от характеристик нити.

Требуются запчасти.

• Пружина 20 мм на 8 мм. (Я использую жёлтую пружину, которую часто используют для кровати принтера.)
• Трубка из ПТФЭ с внешним диаметром 4 мм и внутренним диаметром 2 мм.
• Адаптер для шестигранных головок размером 1/4 дюйма (нечто подобное этому https://www.amazon.com/DEWALT-DW2541-4-Inch-Socket-Adapter/dp/B0000225P4).

Hex-сокет соответствовал размеру вашей форсунки.

Настройка печати.

Материал: PETG. PLA слишком хрупкий, как показали мои тесты, и он склонен деформироваться под давлением.

Настройки печати: 5 стен, 5 верхних/нижних слоёв, заполнение на 30%.

Руководство по сборке.

• Разрежьте ПТФЭ-трубу на 6 сегментов длиной 5 мм, которые будут использоваться в качестве подшипников для верхней передачи.
• Убедитесь, что зубчатые колёса работают плавно. Если необходимо, слегка отшлифуйте зубчатые колёса. Нанесите немного смазки между зубчатыми колёсами.

Разделитель нужен только в том случае, если ваша пружина слишком слабая.

Руководство по калибровке.

• Затяните колпачок для регулировки натяжения спинки.
• Прикрепите калибровочную ручку и удерживайте её в горизонтальном положении.
• Подвесь груз на другом конце калибровочного рычага. (Каждый килограмм, подвешенный на рычаг, эквивалентен крутящему моменту в 0,5 Нм.)
• Медленно ослабьте стопорный колпачок, пока он не заклинит.
• Несколько снова усильте натяжение до точки, которая находится чуть перед тем, как оно начинает проскальзывать.
• Версия калибровочного рычага HVDT является опциональной. Эта версия имеет слот для установки болта M3 диаметром 30 мм, чтобы предотвратить его поломку.
