Resumé

Voici un simple modèle mécanique d'un encodeur rotatif photoélectrique, au cas où quelqu'un d'autre aurait besoin de modéliser un support pour le fixer comme moi. Celui-ci utilise trois vis M3 pour le montage, espacées de 120 degrés. Il y a deux ensembles de trois trous ; un ensemble à 14 mm et un autre à 15 mm de rayon à partir du centre. Les caractéristiques sont exactes par rapport à l'article que j'ai reçu. Je

Edit du 15 novembre : la profondeur filetée des trous de montage M3 est de 6,2 mm.

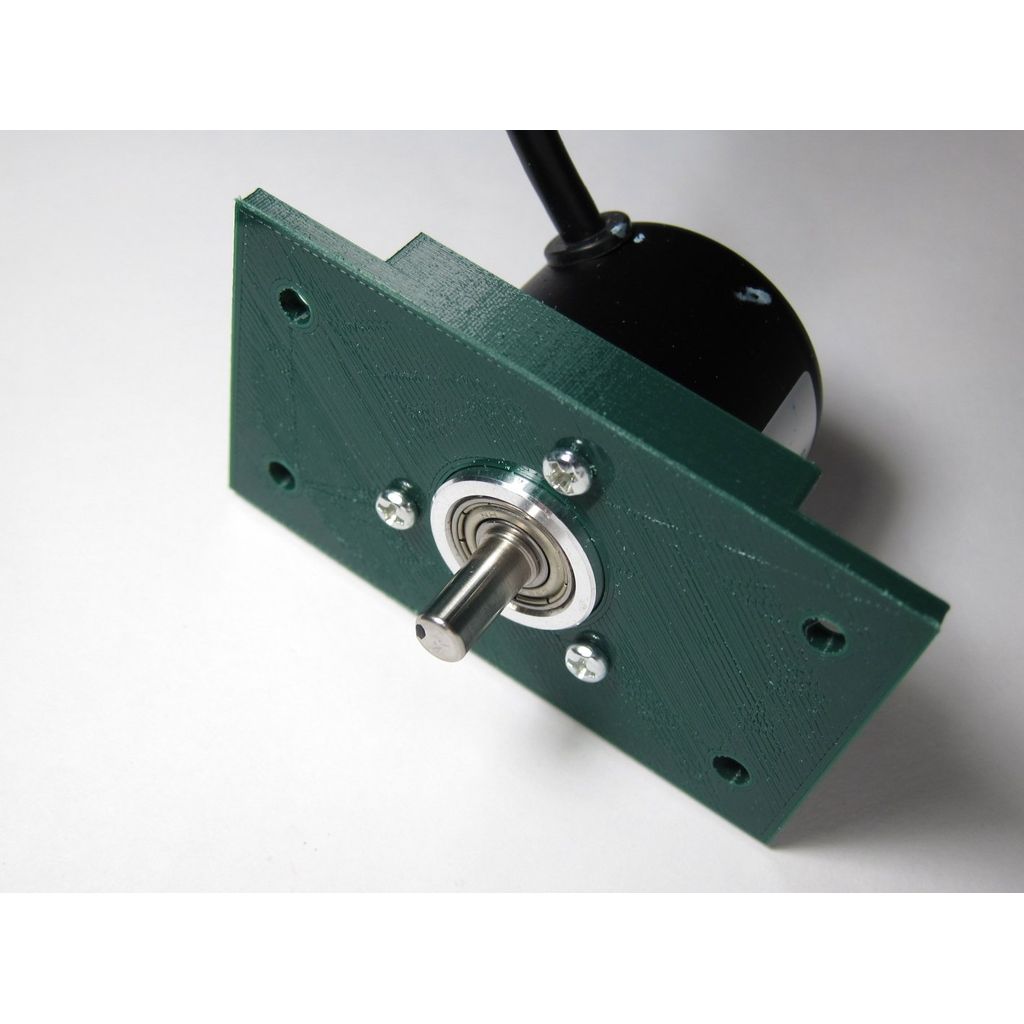

Edit du 24 novembre : ajouter "Encoder_Bracket2" avec des trous agrandis pour une utilisation avec deux géométries d'encodeur similaires mais légèrement différentes.
