Я большой поклонник держателя печатных плат Sensepeek, известного как PCBite, но, к сожалению, они относительно дороги для моих потребностей. Поэтому вот мой взгляд на доступный и высококачественный держатель печатных плат.

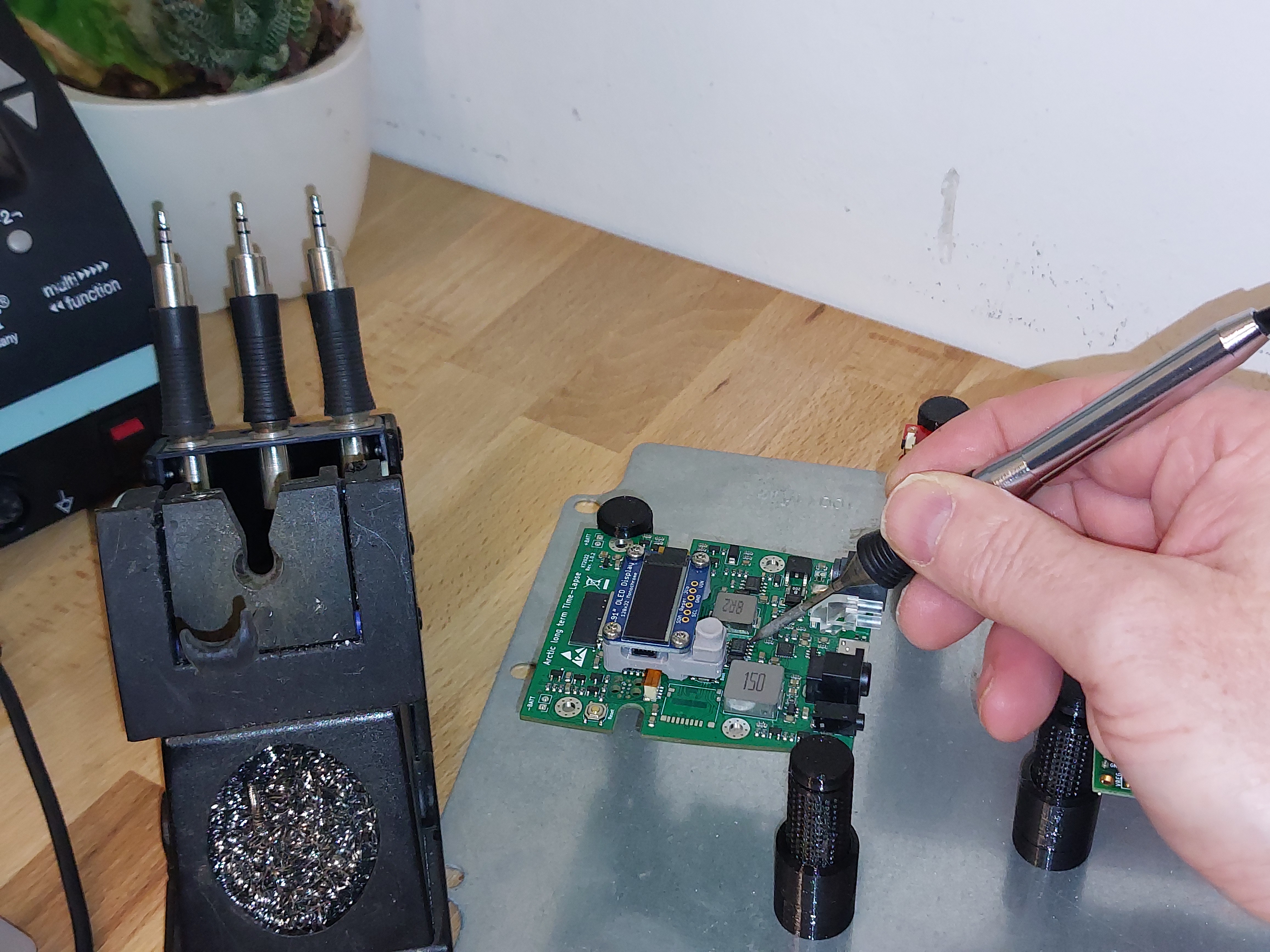

Этот держатель идеально подходит для фиксации вашей печатной платы во время пайки, осмотра и тестирования. Каждый держатель оснащен мощным магнитом в основании, что облегчает легкое скольжение держателя печатной платы. "Челюсть" держателя может широко открываться, а пружинный механизм обеспечивает надежную фиксацию. Его конструкция

Инструкции по печати.

Для достижения оптимальных результатов, пожалуйста, придерживайтесь следующих рекомендуемых настроек печати:

• Тип нити: PETG.
• Высота слоя при печати: 0,10 мм (Это очень важно; компоненты могут не соединяться правильно, если используется другая настройка.).
• Периметры: Используйте 2 периметра для основания и втулки, а также 4 периметра для центрального штифта.
• Заполнение: Установлено на 20% Gyroid (этот аспект менее важен).
• Опоры: Не требуются, так как детали специально разработаны для печати без опор.


Приостановите процесс печати, когда он достигнет высоты 7,6 мм, что соответствует слою 75 при высоте слоя 0,1 мм, а затем вставьте магниты.

Необходимые детали.

Для сборки каждого держателя печатной платы вам понадобятся три магнита, каждый диаметром 10 мм и толщиной 2 мм. Кроме того, вам понадобятся три пружины, похожие на те, что находятся в ручке, с диаметром от 4 до 5 мм. Как магниты, так и пружины легко доступны для заказа на Amazon.

• Мини-магниты из неодима 10 х 2 мм.https://amzn.eu/d/8K3zZE4
• Пружины для сжатия в маленьких шариковых ручках.https://amzn.eu/d/0QX0NMx

Руководство по сборке.

Вставьте три пружины в три круглых отверстия в основании; эта задача может быть немного сложной. Я рекомендую использовать небольшую отвертку, чтобы направить каждую пружину в соответствующее отверстие. После правильного размещения пружины будут удерживаться на месте магнитом.

Следующий шаг включает в себя вставку центрального штифта в втулку, а затем установку этой сборки над пружинами. Осторожно нажмите на них до тех пор, пока вы не услышите, как они защелкают на своём месте.
