Bonjour ! Je m'appelle Raphaël, j'ai 15 ans, je suis français et je viens de commencer à apprendre la modélisation et l'impression 3D.
Pour ce concours d'animaux articulés Creality, j'ai voulu me démarquer en choisissant une coccinelle plutôt qu'un modèle plus commun comme un serpent ou un dragon.

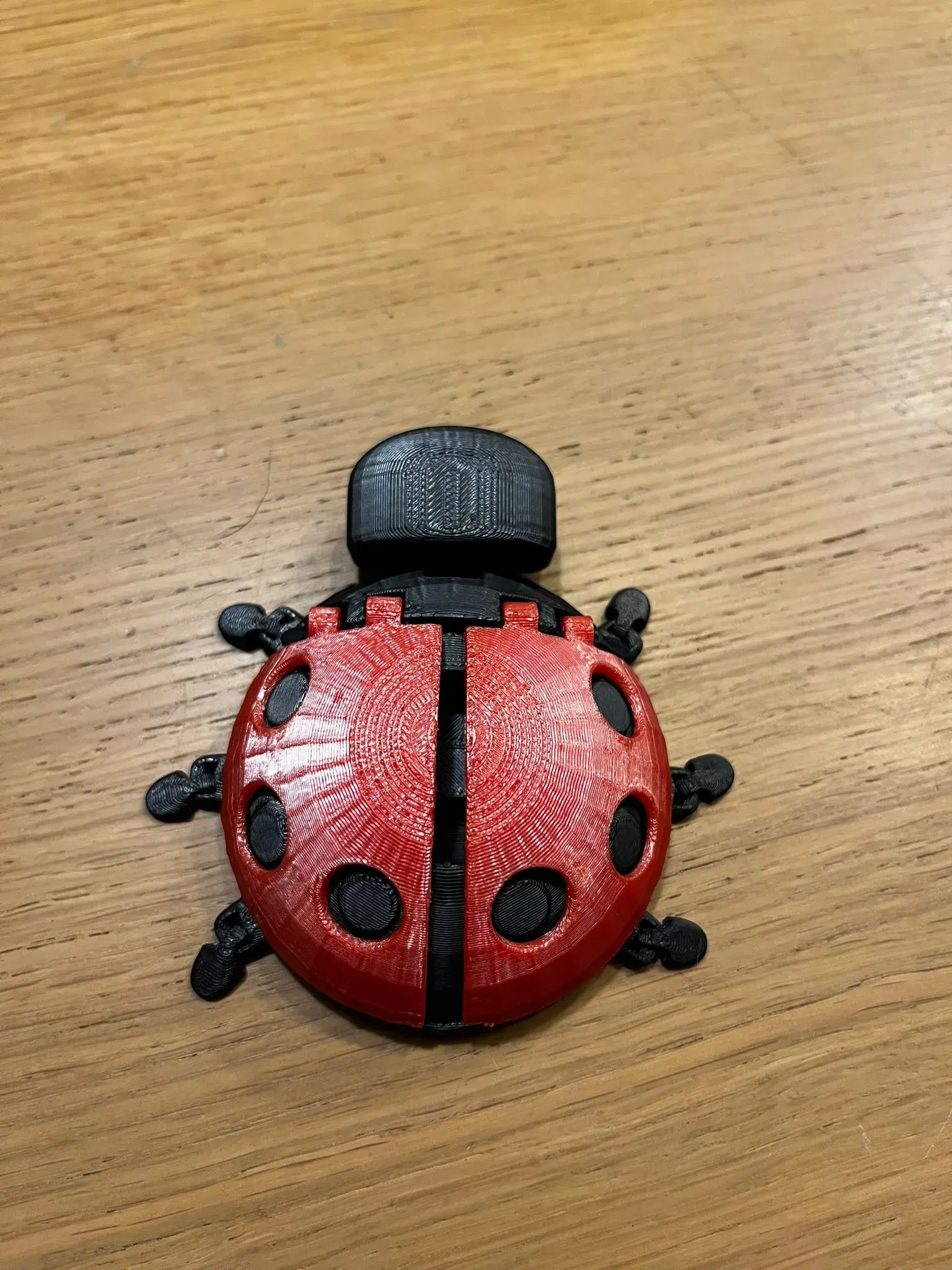

J'ai conçu une coccinelle qui ouvre ses ailes lorsqu'on appuie sur sa tête. Ce projet allie un concept original à un mécanisme fonctionnel.
La construction est composée de 4 parties principales :
2 ailes articulées
1 mécanisme d'axe interne pour les ailes
1 tête poussoir montée sur un axe
Lorsque la tête est pressée, un mécanisme interne ouvre les ailes en douceur.
Paramètres d'impression utilisés :
Imprimante : Ender 3 V3 SE
Température du lit : 80 °C
Température de la buse : 215 °C
taux de remplissage : 15%
Ce projet m'a pris plus de 15 heures de travail, comprenant la modélisation, l'impression, le réglage et la création de plusieurs prototypes pour atteindre une version finale fiable.
ASSEMBLÉE:
Étape 1 – Insérer le mécanisme
Faites glisser le mécanisme interne dans son emplacement à l'intérieur du corps.
Étape 2 – Fixez le mécanisme avec l’axe de la tête
Insérez l'axe tête cocc dans le corps pour verrouiller le mécanisme. Il servira également d'axe de poussée pour déclencher l'ouverture de l'aile.
Étape 3 – Fixez la tête
Insérez l'extrémité du mécanisme dans la tête de la coccinelle. Assurez-vous que la tête puisse être enfoncée et revenir en douceur à sa position initiale.
Étape 4 – Fixez les ailes
Insérez les axes d'aile 1 et 2 dans le corps principal pour fixer les ailes de chaque côté. Assurez-vous que les ailes bougent librement et sans frottement.
