これはシンプルで印刷しやすいスピログラフセットです。

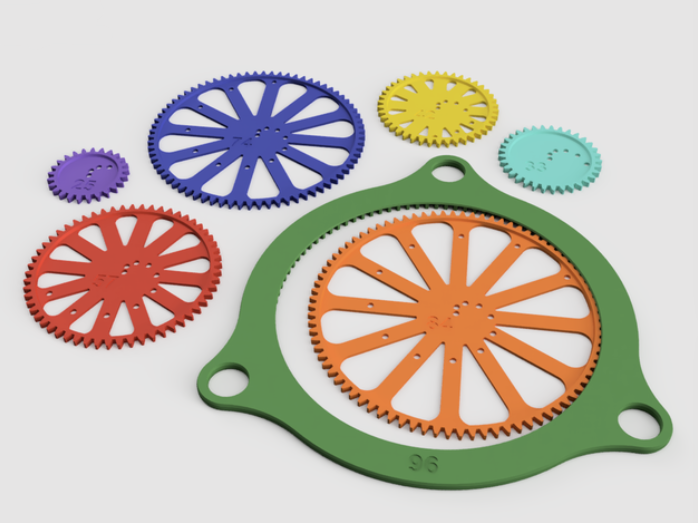

このセットには、リング(96)と、5 mmの径間隔で穴が開けられたいくつものギア(84、74、57、42、33、25)が含まれています。(括弧内の数字とギア上の数字は、ギアの歯数を示しています)

ギアはFusion360で作られており、ギアジェネレータは以下の設定で使用されています。メトリック、圧力角度20°、モジュール1 mm、バックラッシュ0.4 mm、ルートフィレット半径なし、厚さ2 mm。

小さな穴は⌀2 mmで、その周りの材料の厚さは1 mmです。これらのパラメータは、ボールペンを穴にきつく収まるようにするのに効果的です。

ギア比はこのサイトの助けを借りて選ばれました。https://seedcode.com/SpirographN/sgn.html

ご希望の方は自由に印刷して販売してください。CADプログラムを使えば誰でも作れるので、クレジットは必要ありません。

印刷に関する注意事項：

数字が下に向いている指輪と、数字が上に向っているギアを印刷してください。それは自動的に正しく配置されるはずです。

0.20 mmの層厚さが推奨されます。
