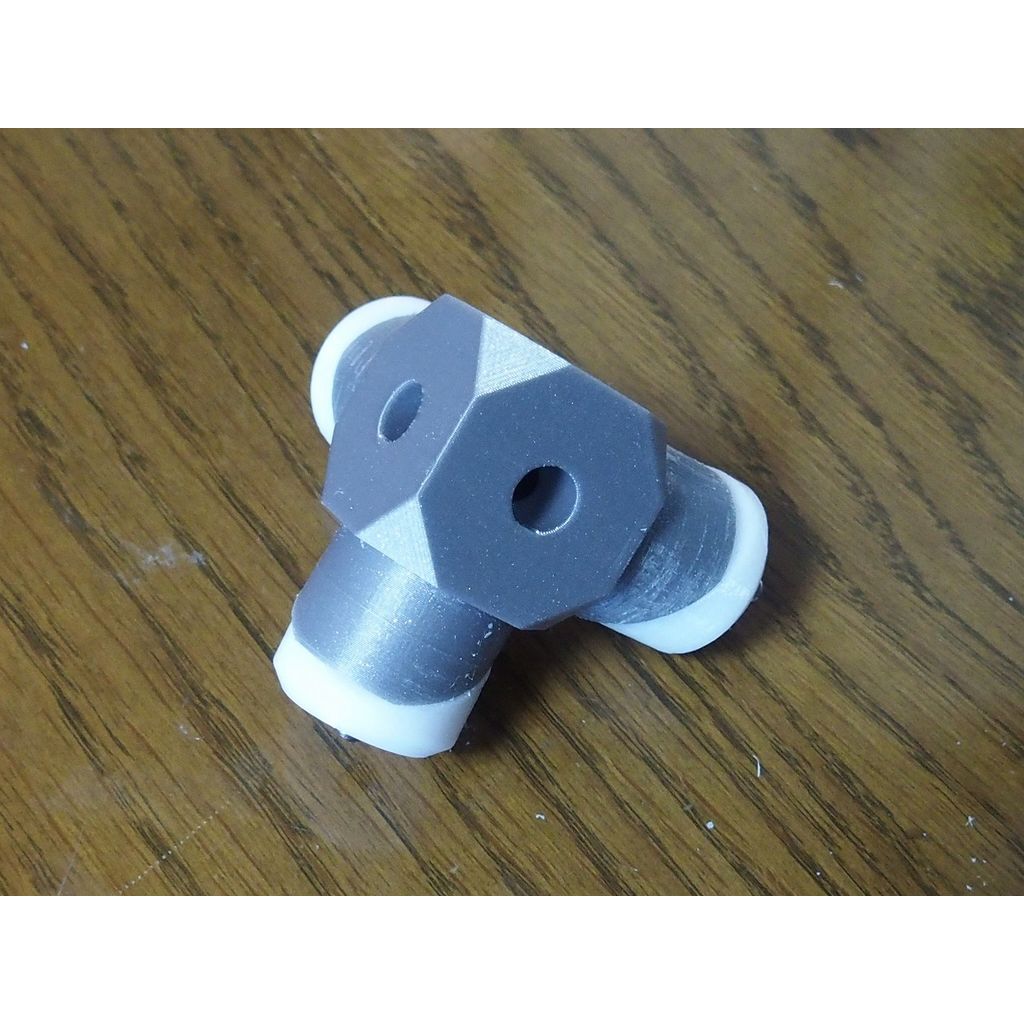

Este es el conector en forma de cubo para los tubos redondos.

Hay dos tipos, "tipo de 2 direcciones" y "tipo de 3 direcciones". Puede manejar varios tamaños de tubería. La personalización se realiza cambiando los parámetros del archivo Fusion360 (.f3d).
Prueba este conector una vez.

[Características]
-Personalizables
-Fijado firmemente.
-Difícil de romper incluso si se aprieta con fuerza con una llave inglesa.
-Fácil de extraer de la tubería.

[Punto de diseño]
-Diseñado de manera que cuando el perno se aprieta, el perno es paralelo a la tubería. Esto permitió un apriete estable.

[Tipo de perno/tornillo para usar]
Tipo: Tornillo de cabeza cilíndrica y tuerca M3 - M6 (Si las cabezas de los tornillos no se tocan entre sí, puedes usar tornillos de otras formas.)
Longitud del perno: aproximadamente igual o más larga que el diámetro de la tubería.

[Parámetros personalizables]
-diámetro interior de la tubería (mínimo: 8 mm en M3)
-diámetro exterior de la tubería.
-Tamaño del tornillo (M3, M4, M5, M6)

Las dimensiones detalladas de los tornillos se establecen automáticamente.
Los tornillos más grandes que M6 también son posibles mediante la configuración manual de los parámetros relacionados con el tornillo.

[condiciones de impresión]
Apoyo: sí.
Brim: no.
Filamento: PETG, puede ser PLA, ABS.

[nota]
-Inner es común en 2 direcciones y 3 direcciones.

[precaución]
-Si obtienes un error al cambiar los parámetros, haz clic en el botón Aceptar en la ventana de cambio de parámetros, y luego haz clic en el botón Deshacer para volver. Esto se debe a que, incluso si intentas cambiar los parámetros sin deshacer para eliminar errores, el estado anormal puede mantenerse.

[revisión]
2021/04/13(v4)
Cambió el valor del ángulo de corte predeterminado de 45 grados a "90-acos (sqrt (2/3))" grados.

10/04/2021 (v3)
Revisé el diseño un poco para permitir la impresión no soportada al establecer el ángulo de corte a un valor específico de "90-acos (sqrt (2/3))". El valor predeterminado del ángulo de corte permanece en 45 grados.

2021/04/08(v2)
-Cambié el ángulo de corte de 30 grados a 45 grados. El ángulo utilizado para la tapa es de 30 grados, pero pensé que el conector necesitaba un poco más de fuerza, así que lo cambié a 45 grados.
-El diámetro del agujero para los pernos se ha aumentado un poco.

Dado que el valor predeterminado del ángulo de corte se establece en "90-acos (sqrt (2/3)) = 54.73561 grados", es posible imprimir en la postura que se muestra en la figura a continuación. Esto permite imprimir sin soporte. Además, hay una ventaja de que las fuerzas en las tres direcciones son las mismas.
Sin embargo, el brazo será un poco más largo, por lo que si necesitas un brazo más corto, deberías considerar establecer el ángulo de corte en 45 grados o 30 grados.
