Özet.

Bu, Piper 2'nin Z ekseni için bir modifikasyondur. Dört anahtar vidi korur (gantry'nin genel stabilitesi için gereklidir) ancak iki adet stepperden ve bunlara bağlı donanımlardan (sürücüler, kuplörler vb.) vazgeçir. İki stepper, tek bir sürücü tarafından paralel olarak kolayca çalıştırıl

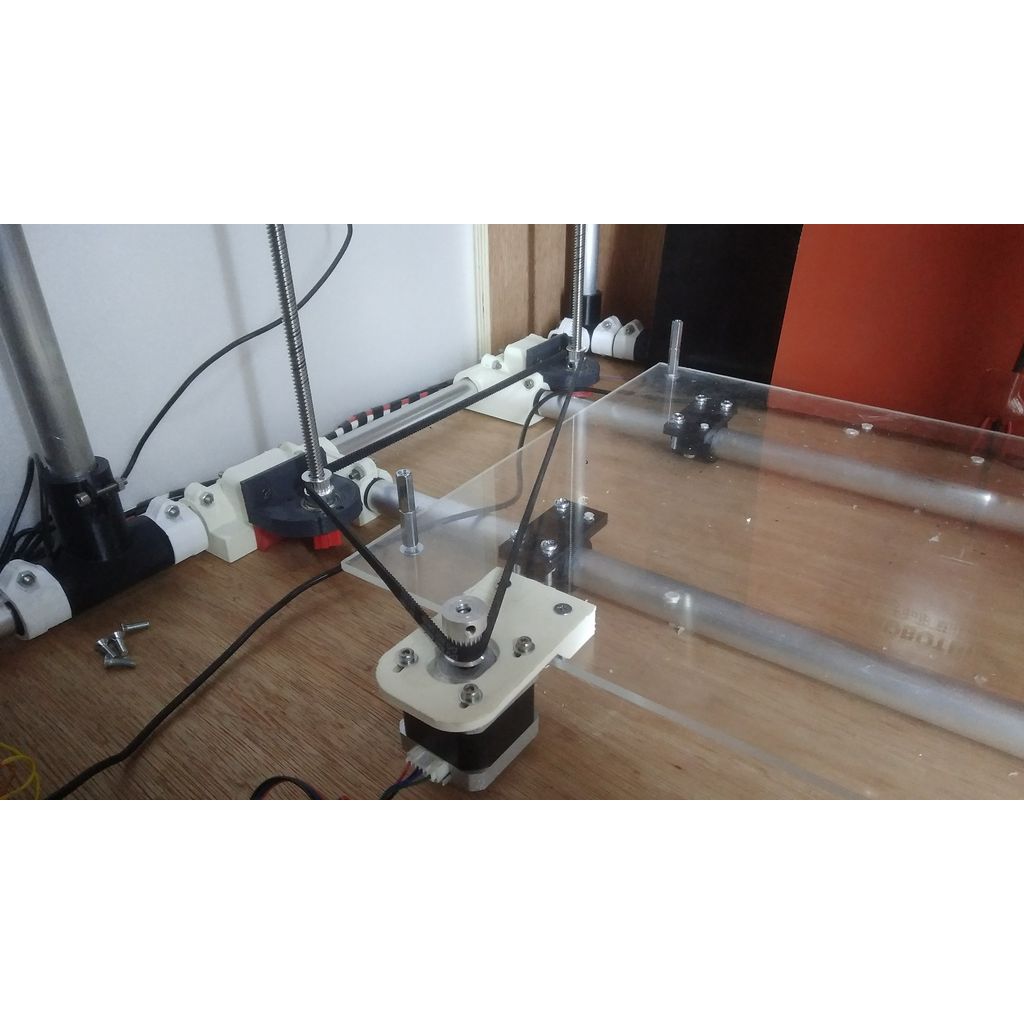

İki adet GT2 6 mm kapalı döngü kayışı kullanır (852 mm kayışları öneririm, her şeye uymaları gerekir, gerçekten küçük bir versiyon oluşturmuyorsanız). Kayış, adım motorunun ön veya arka tarafa monte edildiği bir üçgen oluşturur. Yan üçgenler her biri iki adet başlıca vida

Bu tasarımın Z hareketinin birkaç mm'sini çalacağını ve baskı yüzeyiniz için daha uzun boşluk payları kullanmanıza zorlayacağını unutmayın.

Eğer kendinize "Neden üçüncü bir kayış kullanmıyorsunuz, her şeyi birlikte bağlamıyorsunuz ve tek bir stepper kullanmıyorsunuz?" diye soruyorsanız, böyle bir kurulum kullanarak yazıcılarımdan birini zaten inşa ettim. Önemli testlerden sonra, Piper 2'de tek bir Z ekseni stepper kullanmanın g

Aşağıdaki parçaları yazdırmak gerekecek:

2 × Motor Montajı (adımlı motorlar için)
4 × Kilit (bunlar, rulmanların altındaki öncü vidaların alt tarafını kilitler).
4 × Rulman Tutacakları (Z ekseni motor montajları yerine bunları kullanın - rulman kilitleme plakaları isteğe bağlıdır, rulmanlar yazıcımda soketlerinden çıkmıyor).

İsteğe bağlı idler gerdiricilerinin dosyalarını da ekledim. Onları kullanmadım ama biri onları yararlı bulabilir. Yüzen kısım normal bir idler (dişli veya dişsiz) kullanır ve uzun bir M5 altıgen vidası ile sabit kısma bağlanır. Somunun sıkılması, yüzen kısmı tabana doğru çeker ve gerdirmeyi

İhtiyaç duyacağınız parçalar:

8 × M3 ~20 mm vidalar.
8 × M3 somunları.
4 adet M4 oyuk başlı vida ve somun (uzunluk, yazıcınızın tabanının kalınlığına bağlıdır, ancak 40 mm fazlasıyla yeterli olmalıdır).
4 × 608ZZ rulmanları.
2 × GT2 6 mm kayışlar (852 mm herhangi bir yazıcı boyutu için iyi çalışmalıdır, sadece motorların konumuyla oynayın).
Steppers için 2 × GT2 20T 5 mm delikli kasnaklar.
İzleme vidaları için 4 × GT2 20T 8 mm delikli kasnaklar.
