GÜNCELLEME: Ninjaflex düğmeleri eklendi.

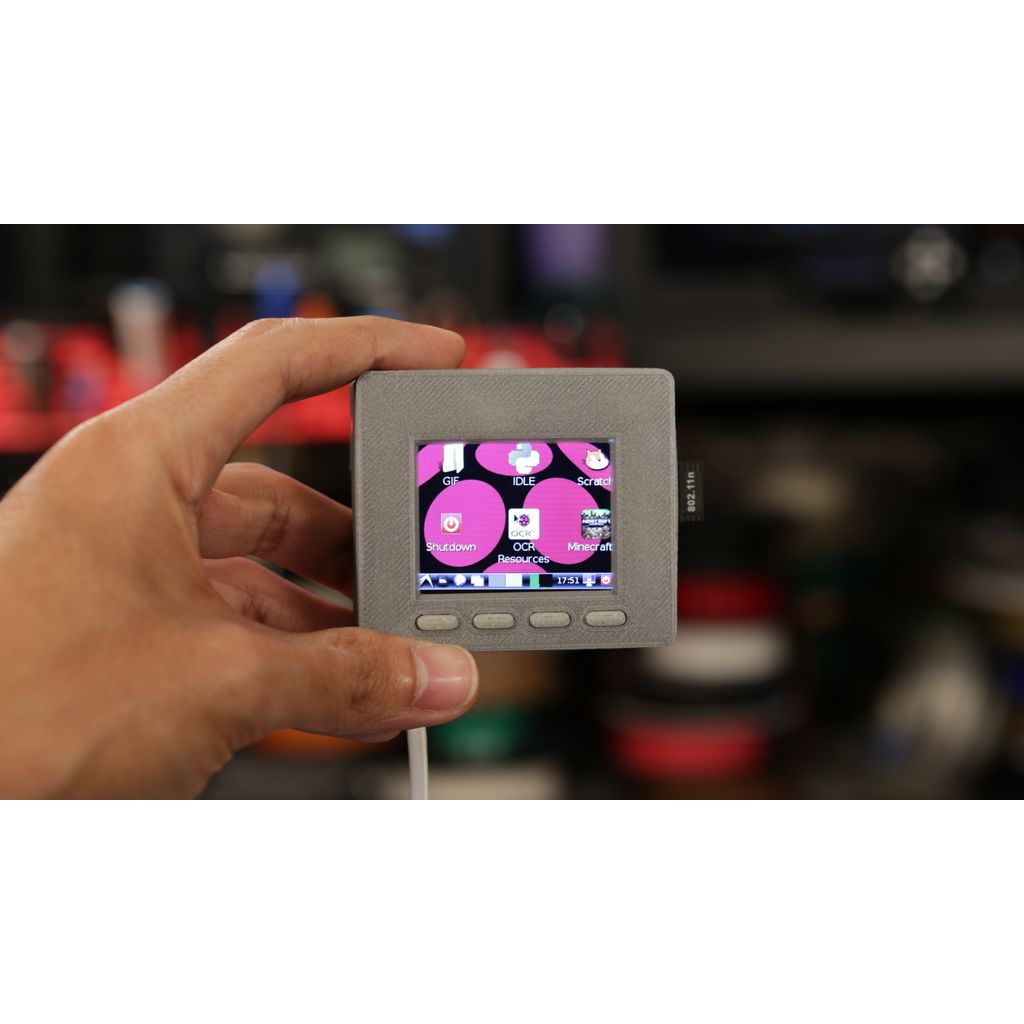

Adafruit 2.2" PiTFT HAT, her türlü Raspberry Pi projesi için mükemmel bir mini ekrandır. Bu projede, Pi A+ ve 2.2" PiTFT'ye uygun bir muhafaza baskı yapacağız.

Bu proje ile 3D yazıcımızı Wifi Ağına bağlayan küçük bir astrobox oluşturabiliriz. Astroprint görüntüsü kolayca kurulur ve yazıcıyı ağdaki herhangi bir cihazla kontrol etmemizi sağlar.

Tam Öğretici.
https://learn.adafruit.com/3d-printed-2-2-pitft-raspberry-pi-a-plus-enclosure/3d-printing

Çerçeveyi Fusion 360'da eskizler kullanarak birlikte monte ettik. 3 parça sürtünmeyle birlikte oturuyor ve portların çoğuna erişilebiliyor.

Parçalar, Printrbot Simple Metal'e güzel bir şekilde uyuyor ve bunları Adafruit Shop'tan satın alabilirsiniz!

"Print-In-Z"den gelen Zebra plakası, baskıları kaldırmayı çok daha kolay hale getirir ve mavi boyacı banttan daha iyidir.

Parçalar destek malzemesi olmadan basılır ve sadece 2 saatten biraz daha sürer.

Varsayılan ayarları ve dilimleme profilini kullanarak CURA ile olağanüstü görünen çıktılar elde ettiler.

Sadece soket başlığını ekrandaki GPIO pinout'una lehimlemeniz gerekiyor.

PCB'ye başlığı takmak ve lehimleme sırasında onu sağlam tutmak için bir pana-vise kullanmak çok daha kolaydır.

PiTFT, Raspberry Pi'nin üzerine takılır ve 3D baskılı doldurucu, iki PCB'yi yerinde tutar.

Kasa içine eğik olarak kayar ve kenarlardaki klipsler onların dışarı çıkmasını engeller.

Portlar, kesiklerle güzel bir şekilde hizalanır ve her şey birbirine tam oturur.

Ninjaflex, ekrandaki düğmeler için harika kauçuk aktüatörler yapar.

Son adıma kadar koruyucu filmi takılı tutun!

Kapakı ekranın üzerine yerleştirin ve kapağı kapatmak için kenarlarını kasaya doğru bastırın.

Herhangi bir 5V batarya veya güç kaynağını microUSB kablosuyla kullanın ve şimdi mini astrobox'ımız var.

PiTFT'ler küçük Raspberry Pi projeleri için harika ekranlar oluşturur.

Ama tam bir öğretici için aşağıda bağlantılı rehberi kontrol ettiğinizden emin olun.
